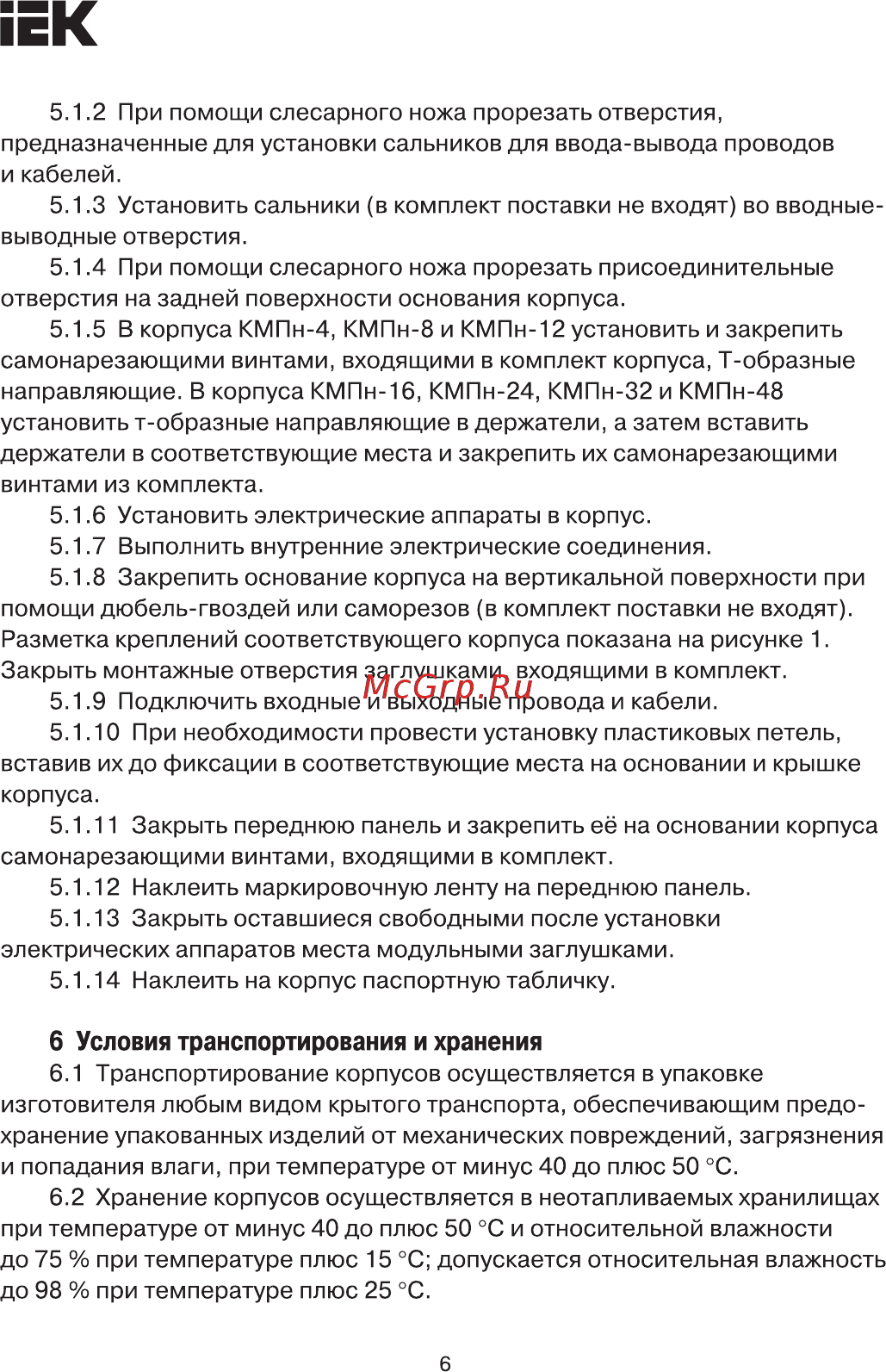

ЕК 5 1 2 При помощи слесарного ножа прорезать отверстия предназначенные для установки сальников для ввода вывода проводов и кабелей 5 1 3 Установить сальники в комплект поставки не входят во вводныевыводные отверстия 5 1 4 При помощи слесарного ножа прорезать присоединительные отверстия на задней поверхности основания корпуса 5 1 5 В корпуса КМПн 4 КМПн 8 и КМПн 12 установить и закрепить самонарезающими винтами входящими в комплект корпуса Т образные направляющие В корпуса КМПн 16 КМПн 24 КМПн 32 и КМПн 48 установить т образные направляющие в держатели азатем вставить держатели в соответствующие места и закрепить их самонарезающими винтами из комплекта 5 1 6 Установить электрические аппараты в корпус 5 1 7 Выполнить внутренние электрические соединения 5 1 8 Закрепить основание корпуса на вертикальной поверхности при помощи дюбель гвоздей или саморезов в комплект поставки не входят Разметка креплений соответствующего корпуса показана на рисунке 1 Закрыть монтажные отверстия заглушками входящими в комплект 5 1 9 Подключить входные и выходные провода и кабели 5 1 10 При необходимости провести установку пластиковых петель вставив их до фиксации в соответствующие места на основании и крышке корпуса 5 1 11 Закрыть переднюю панель и закрепить её на основании корпуса самонарезающими винтами входящими в комплект 5 1 12 Наклеить маркировочную ленту на переднюю панель 5 1 13 Закрыть оставшиеся свободными после установки электрических аппаратов места модульными заглушками 5 1 14 Наклеить на корпус паспортную табличку 6 Условия транспортирования и хранения 6 1 Транспортирование корпусов осуществляется в упаковке изготовителя любым видом крытого транспорта обеспечивающим предо хранение упакованных изделий от механических повреждений загрязнения и попадания влаги при температуре от минус 40 до плюс 50 С 6 2 Хранение корпусов осуществляется в неотапливаемых хранилищах при температуре от минус 40 до плюс 50 С и относительной влажности до 75 при температуре плюс 15 С допускается относительная влажность до 98 при температуре плюс 25 С 6
