Инструкция по эксплуатации Страница: 1

МЕГЕОН 71017 Инструкция по эксплуатации онлайн

Содержание

М г н 1

Похожие устройства

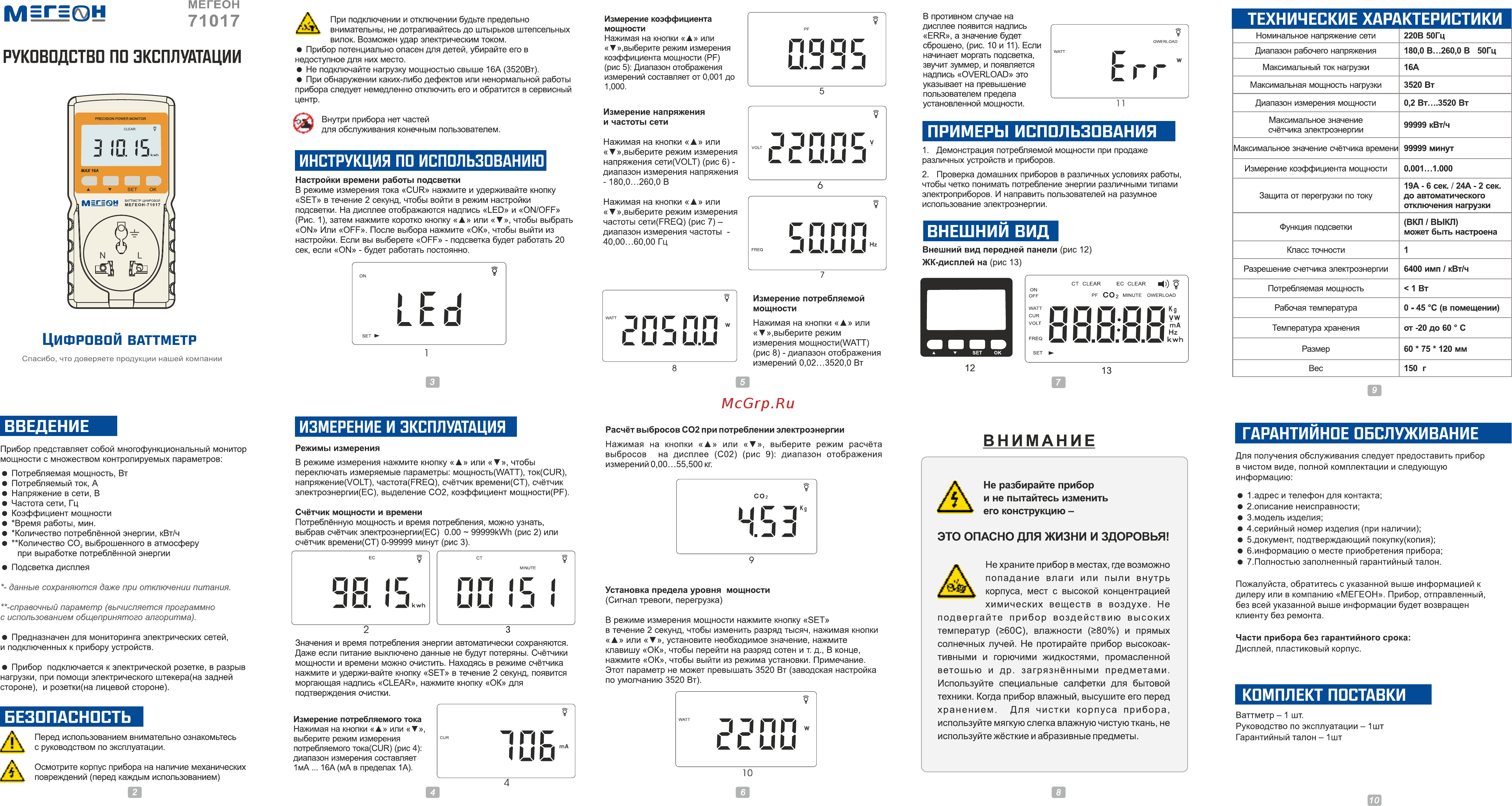

МЕГЕОН М Г н 71017 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ При подключении и отключении будьте предельно внимательны не дотрагивайтесь до штырьков штепсельных вилок Возможен удар электрическим током Прибор потенциально опасен для детей убирайте его в недоступное для них место Не подключайте нагрузку мощностью свыше 16А 3520Вт При обнаружении каких либо дефектов или ненормальной работы прибора следует немедленно отключить его и обратится в сервисный центр А Внутри прибора нет частей для обслуживания конечным пользователем ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ Настройки времени работы подсветки В режиме измерения тока CUR нажмите и удерживайте кнопку SET в течение 2 секунд чтобы войти в режим настройки подсветки На дисплее отображаются надпись LED и ON OFF Рис 1 затем нажмите коротко кнопку А или чтобы выбрать ON Или OFF После выбора нажмите ОК чтобы выйти из настройки Если вы выберете OFF подсветка будет работать 20 сек если ON будет работать постоянно В противном случае на дисплее появится надпись ERR а значение будет сброшено рис 10 и 11 Если начинает моргать подсветка звучит зуммер и появляется надпись OVERLOAD это указывает на превышение пользователем предела установленной мощности Измерение коэффициента мощности Нажимая на кнопки А или выберите режим измерения коэффициента мощности PF рис 5 Диапазон отображения измерений составляет от 0 001 до 1 000 Измерение напряжения и частоты сети ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ Нажимая на кнопки А или выберите режим измерения напряжения сети ОЕТ рис 6 диапазон измерения напряжения 180 0 260 0 В 1 Демонстрация потребляемой мощности при продаже различных устройств и приборов 2 Проверка домашних приборов в различных условиях работы чтобы четко понимать потребление энергии различными типами электроприборов И направить пользователей на разумное использование электроэнергии Нажимая на кнопки А или выберите режим измерения частоты ceти FREQ рис 7 диапазон измерения частоты 40 00 60 00 Гц ВНЕШНИЙ ВИД Внешний вид передней панели рис 12 ЖК дисплей на рис 13 I ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение сети 220В 50Гц Диапазон рабочего напряжения 180 0 В 260 0 В 50Гц Максимальный ток нагрузки Максимальная мощность нагрузки Диапазон измерения мощности Максимальное значение счётчика электроэнергии Нажимая на кнопки А или выберите режим измерения мoщнocти WATT рис 8 диапазон отображения измерений 0 02 3520 0 Вт ЦИФРОВОЙ ВАТТМЕТР Спасибо что доверяете продукции нашей компании 0 2 Вт 3520 Вт 99999 кВт ч Максимальное значение счётчика времени 99999 минут Измерение коэффициента мощности 0 001 1 000 Защита от перегрузки по току 19А 6 сек 24А 2 сек до автоматического отключения нагрузки Функция подсветки ВКП ВЫКП может быть настроена Класс точности 1 Разрешение счетчика электроэнергии 6400 и мп кВт ч 1 Вт Потребляемая мощность Измерение потребляемой мощности 16А 3520 Вт Рабочая температура 0 45 C в помещении Температура хранения от 20 до 60 0 С Размер 60 75 120 мм 150 г Вес ВВЕДЕНИЕ ИЗМЕРЕНИЕ И ЭКСПЛУАТАЦИЯ Прибор представляет собой многофункциональный монитор мощности с множеством контролируемых параметров Потребляемая мощность Вт Потребляемый ток А Напряжение в сети В Частота сети Гц Коэффициент мощности Время работы мин Количество потреблённой энергии кВт ч Количество СО2 выброшенного в атмосферу при выработке потреблённой энергии Режимы измерения В режиме измерения нажмите кнопку А или чтобы переключать измеряемые параметры мощность А АТТ ток СиР напряжение 7ОЕГ частота РРЕО счётчик времени СТ счётчик электроэнергии ЕС выделение СО2 коэффициент мощности РЕ Расчёт выбросов СО2 при потреблении электроэнергии Д ЭТО ОПАСНО ДЛЯ ЖИЗНИ И ЗДОРОВЬЯ Подсветка дисплея Установка предела уровня мощности Сигнал тревоги перегрузка справочный параметр вычисляется программно с использованием общепринятого алгоритма Предназначен для мониторинга электрических сетей и подключенных к прибору устройств Прибор подключается к электрической розетке в разрыв нагрузки при помощи электрического штекера на задней стороне и розетки на лицевой стороне БЕЗОПАСНОСТЬ А Перед использованием внимательно ознакомьтесь с руководством по эксплуатации А Осмотрите корпус прибора на наличие механических повреждений перед каждым использованием н Значения и время потребления энергии автоматически сохраняются Даже если питание выключено данные не будут потеряны Счётчики мощности и времени можно очистить Находясь в режиме счётчика нажмите и удержи вайте кнопку ЗЕТ в течение 2 секунд появится моргающая надпись CLEAR нажмите кнопку ОК для подтверждения очистки Измерение потребляемого тока Нажимая на кнопки А или выберите режим измерения потребляемого тока СиР рис 4 диапазон измерения составляет 1 мА 16А мА в пределах 1 А В режиме измерения мощности нажмите кнопку ЗЕТ в течение 2 секунд чтобы изменить разряд тысяч нажимая кнопки А или установите необходимое значение нажмите клавишу ОК чтобы перейти на разряд сотен и т д В конце нажмите ОК чтобы выйти из режима установки Примечание Этот параметр не может превышать 3520 Вт заводская настройка по умолчанию 3520 Вт А Не храните прибор в местах где возможно попадание влаги или пыли внутрь корпуса мест с высокой концентрацией химических веществ в воздухе Не подвергайте прибор воздействию высоких температур 6ОС влажности 80 и прямых солнечных лучей Не протирайте прибор высокоак тивными и горючими жидкостями промасленной ветошью и др загрязнёнными предметами Используйте специальные салфетки для бытовой техники Когда прибор влажный высушите его перед хранением Для чистки корпуса прибора используйте мягкую слегка влажную чистую ткань не используйте жёсткие и абразивные предметы 10 ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ Для получения обслуживания следует предоставить прибор в чистом виде полной комплектации и следующую информацию Не разбирайте прибор и не пытайтесь изменить его конструкцию Счётчик мощности и времени Потреблённую мощность и время потребления можно узнать выбрав счётчик электроэнергии ЕС 0 00 99999kWh рис 2 или счётчик времени СТ 0 99999 минут рис 3 данные сохраняются даже при отключении питания ВНИМАНИЕ Нажимая на кнопки А или выберите режим расчёта выбросов на дисплее С02 рис 9 диапазон отображения измерений 0 00 55 500 кг 1 адрес и телефон для контакта 2 олисание неисправности 3 модель изделия 4 серийный номер изделия при наличии б документ подтверждающий покупку копия 6 информацию о месте приобретения прибора Полностью заполненный гарантийный талон Пожалуйста обратитесь с указанной выше информацией к дилеру или в компанию МЕГЕОН Прибор отправленный без всей указанной выше информации будет возвращен клиенту без ремонта Части прибора без гарантийного срока Дисплей пластиковый корпус КОМПЛЕКТ ПОСТАВКИ Ваттметр 1 шт Руководство по эксплуатации 1 шт Гарантийный талон 1шт
