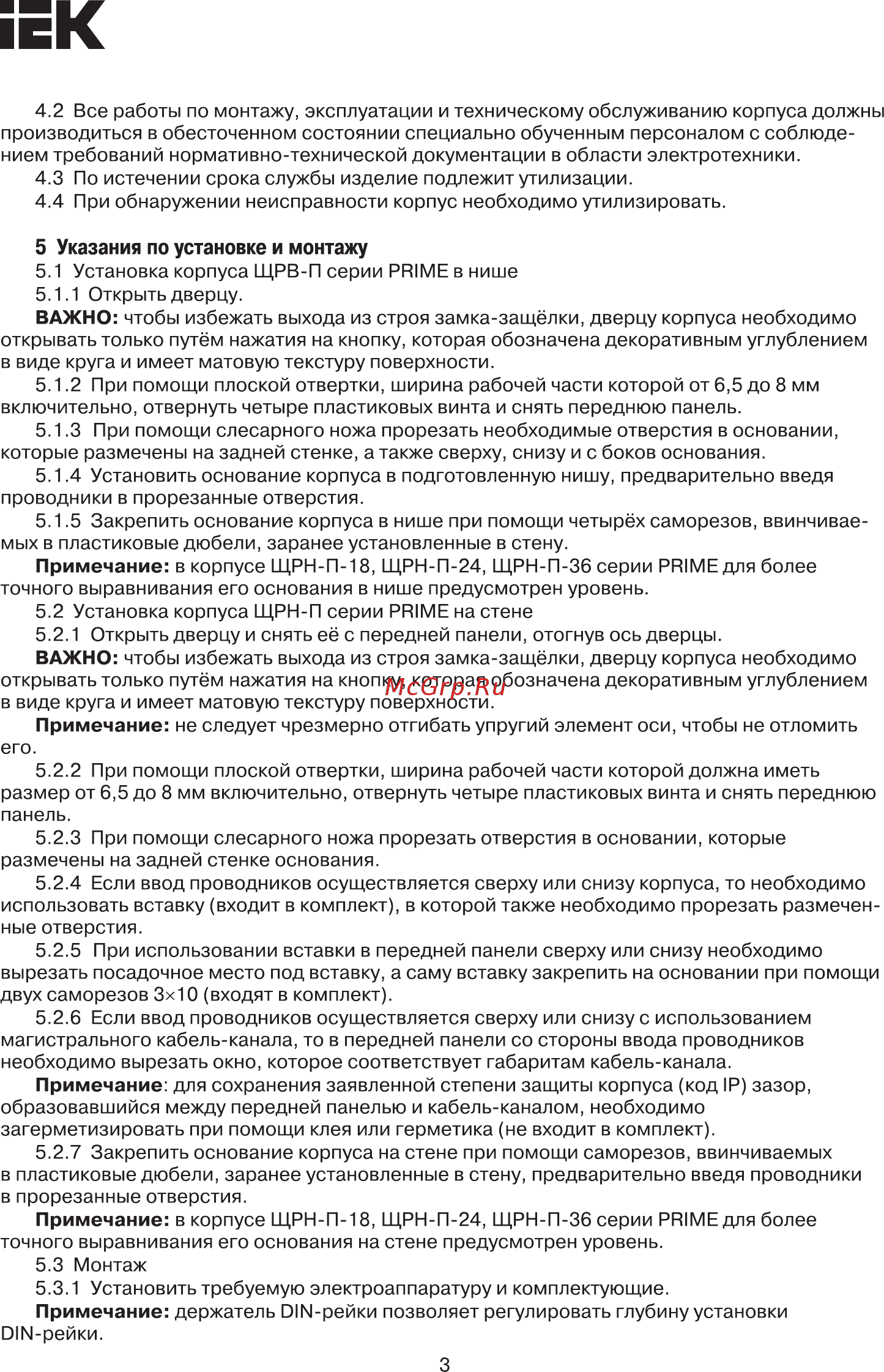

iEK 4 2 Все работы по монтажу эксплуатации и техническому обслуживанию корпуса должны производиться в обесточенном состоянии специально обученным персоналом с соблюде нием требований нормативно технической документации в области электротехники 4 3 По истечении срока службы изделие подлежит утилизации 4 4 При обнаружении неисправности корпус необходимо утилизировать 5 Указания по установке и монтажу 5 1 Установка корпуса ЩРВ П серии PRIME в нише 5 1 1 Открыть дверцу ВАЖНО чтобы избежать выхода из строя замка защёлки дверцу корпуса необходимо открывать только путём нажатия на кнопку которая обозначена декоративным углублением в виде круга и имеет матовую текстуру поверхности 5 1 2 При помощи плоской отвертки ширина рабочей части которой от 6 5 до 8 мм включительно отвернуть четыре пластиковых винта и снять переднюю панель 5 1 3 При помощи слесарного ножа прорезать необходимые отверстия в основании которые размечены на задней стенке а также сверху снизу и с боков основания 5 1 4 Установить основание корпуса в подготовленную нишу предварительно введя проводники в прорезанные отверстия 5 1 5 Закрепить основание корпуса в нише при помощи четырёх саморезов ввинчивае мых в пластиковые дюбели заранее установленные в стену Примечание в корпусе ЩРН П 18 ЩРН П 24 ЩРН П 36 серии РИ1МЕдля более точного выравнивания его основания в нише предусмотрен уровень 5 2 Установка корпуса ЩРН П серии PRIME на стене 5 2 1 Открыть дверцу и снять её с передней панели отогнув ось дверцы ВАЖНО чтобы избежать выхода из строя замка защёлки дверцу корпуса необходимо открывать только путём нажатия на кнопку которая обозначена декоративным углублением в виде круга и имеет матовую текстуру поверхности Примечание не следует чрезмерно отгибать упругий элемент оси чтобы не отломить его 5 2 2 При помощи плоской отвертки ширина рабочей части которой должна иметь размер от 6 5 до 8 мм включительно отвернуть четыре пластиковых винта и снять переднюю панель 5 2 3 При помощи слесарного ножа прорезать отверстия в основании которые размечены на задней стенке основания 5 2 4 Если ввод проводников осуществляется сверху или снизу корпуса то необходимо использовать вставку входит в комплект в которой также необходимо прорезать размечен ные отверстия 5 2 5 При использовании вставки в передней панели сверху или снизу необходимо вырезать посадочное место под вставку а саму вставку закрепить на основании при помощи двух саморезов 3x10 входят в комплект 5 2 6 Если ввод проводников осуществляется сверху или снизу с использованием магистрального кабель канала то в передней панели со стороны ввода проводников необходимо вырезать окно которое соответствует габаритам кабель канала Примечание для сохранения заявленной степени защиты корпуса код IP зазор образовавшийся между передней панелью и кабель каналом необходимо загерметизировать при помощи клея или герметика не входит в комплект 5 2 7 Закрепить основание корпуса на стене при помощи саморезов ввинчиваемых в пластиковые дюбели заранее установленные в стену предварительно введя проводники в прорезанные отверстия Примечание в корпусе ЩРН П 18 ЩРН П 24 ЩРН П 36 серии РН1МЕдля более точного выравнивания его основания на стене предусмотрен уровень 5 3 Монтаж 5 3 1 Установить требуемую электроаппаратуру и комплектующие Примечание держатель DIN рейки позволяет регулировать глубину установки DIN рейки 3
