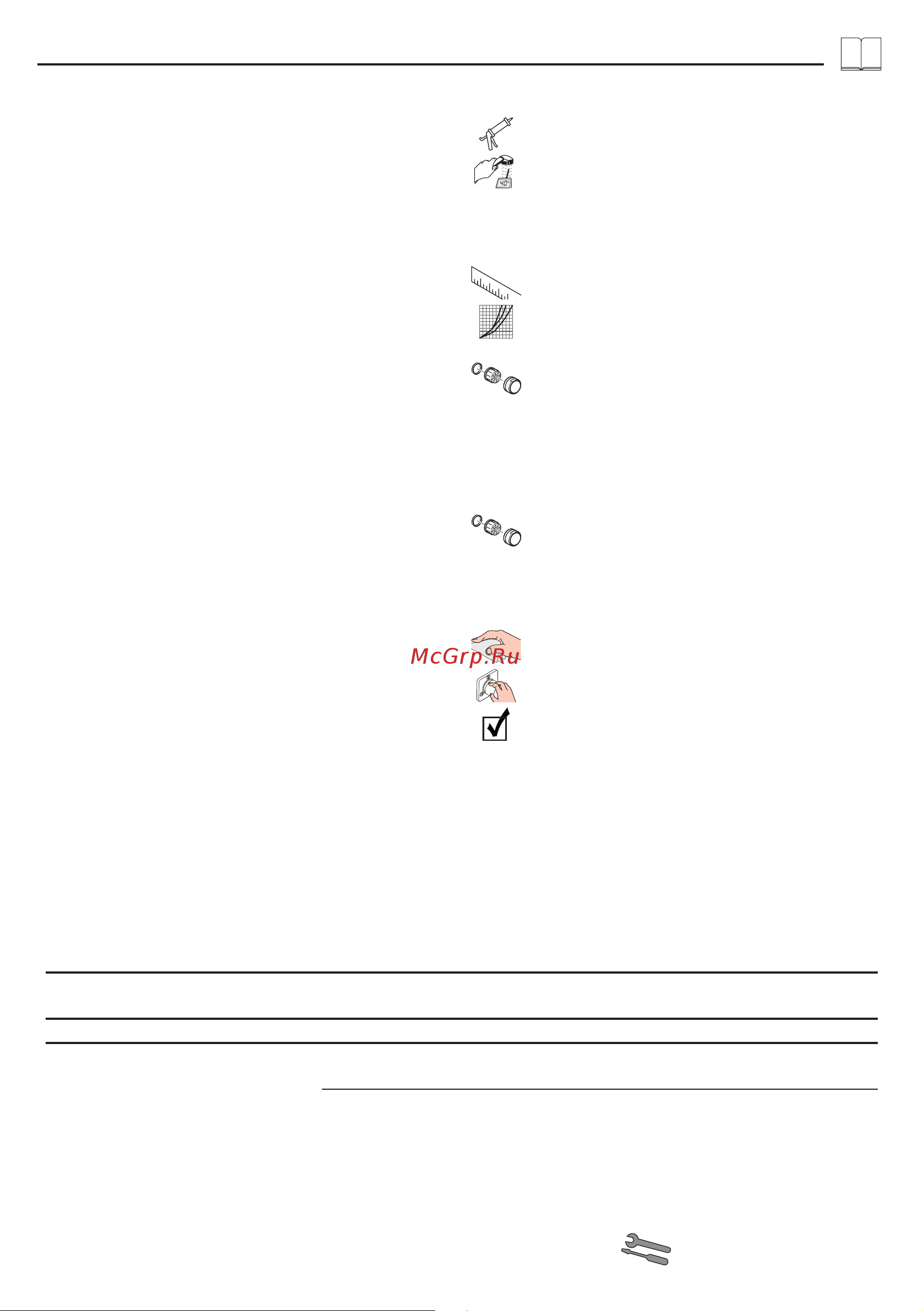

11
Česky
Montáž (viz strana 32)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 33)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé vody
nedoporučuje.
Rozmìry (viz strana 34)
Diagram průtoku (viz strana 35)
volný průtok
Servisní díly (viz strana 36)
XXX = Kód povrchové úpravy
000 = Chrom
140 = Brushed Bronze
250 = Brushed Gold-Optic
340 = Brushed Black Chrome
Zvláštní příslušenství
(viz strana 36)
není součástí dodávky
• prodloužení 28 mm #32698000
Čištění (viz strana 37)
Ovládání (viz strana 35)
Zkušební značka (viz strana 40)
+
Porucha Příčina Odstranění
Armatura jde ztěžka - Kartuše je vadná, zanesená·vod-
ním kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
nízká teplota teplé vody .žádná
studená voda průtokový ohřívač
naskočí, když se navolí studená
voda
- Špatně nastavená zarážka pro
teplou vodu
- Seřídit zarážku pro teplou vodu
- Křížení toků - Kartuši vyměnit
