Esab Caddy Tig 2200i DC TA34 [9/20] Условные обозначения
![Esab Caddy Tig 2200i DC TA34 [9/20] Условные обозначения](/views2/1629064/page9/bg9.png)
© ESAB AB 2007
bt33d1ra - 9 -

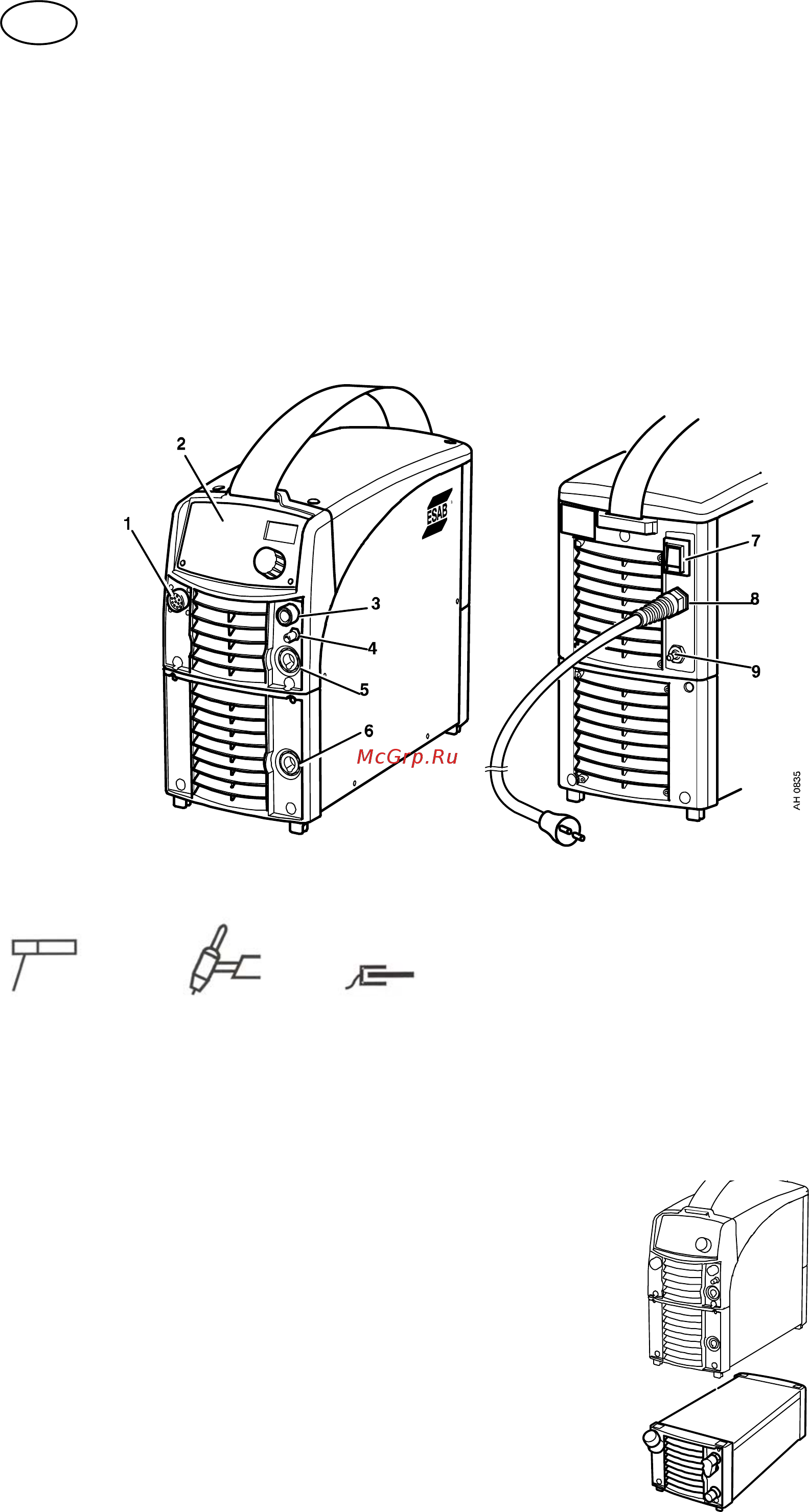

5.1 Соединения и устройства управления
1 Соединитель адаптера пульта
дистанционного управления
6 Соединитель для обратного кабеля
2 Панель управления (см. отдельное
руководство по эксплуатации)
7 Сетевой выключатель
3 Соединитель для горелки 8 Сетевой кабель
4 Штуцер для подачи газа к сварочной
горелке
9 Штуцер для защитного газа
5 Соединитель для сварочного кабеля
или сварочной горелки
5.2 Условные обозначения
MMA TIG Зажим обратного кабеля
5.3 Соединитель для блока охлаждения
Подключение, обслуживание и ремонт сварочного оборудование, связанные со
снятием защитных щитков, выполняются лицами, прошедшими
соответствующую электротехническую подготовку и аттестованными на право
выполнения таких работ.
См. указания по установке на стр. 13.
