Tapco Shopmax 2500/1 [4/10] Прижим верхней кромкой
![Tapco Shopmax 2500/1 [4/10] Прижим верхней кромкой](/views2/1629068/page4/bg4.png)

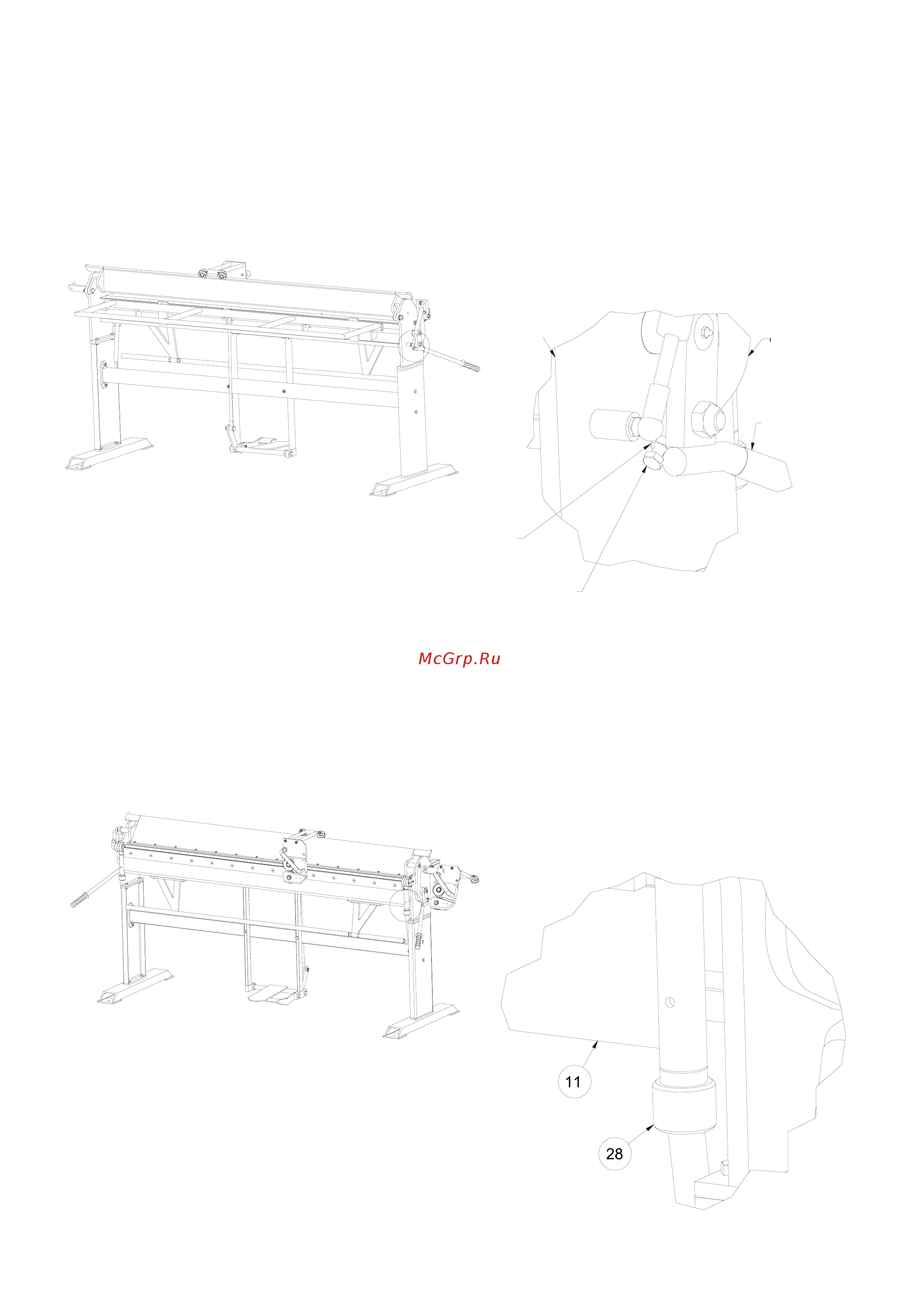

Прижим верхней кромкой:
Для регулировки прижима пробного листа верхней балкой следует, оставив
рычаг прижима в закрытом положении и ослабив контргайку, затянуть
регулировочный винт так, чтобы пробный лист оказался неподвижно прижат
верхней балкой.
Регулировка наклонного механизма:
Путем регулировки гайки наклонного механизма установите наклоняемый стол
так, чтобы его плоскость была на одной линии с нижней кромкой.
A
alváz
A
A
11 1
billentõ asztal összeálítás
28
2
Billentõ anya
Átm:40x40xM20
Parts List
ITEM
QTY
PART NUMBER
DESCRIPTION
A
Рычаг прижима
Контрагайка M8
Соединение
Основание
Регулировочны
й винт M8x40
Наклоняемый стол Соединение
Гайка наклонного механизма Диаметр: 40x40xM20
Содержание
- Технический паспорт листогиб с эксцентриковым механизмом руководство по эксплуатации 1
- Конструкция станка 2
- Назначение и область применения 2
- Принцип действия 2
- Ввод в эксплуатацию 3
- Обслуживание 3
- Регулировка регулировка верхней кромки 3
- Для регулировки прижима пробного листа верхней балкой следует оставив рычаг прижима в закрытом положении и ослабив контргайку затянуть регулировочный винт так чтобы пробный лист оказался неподвижно прижат верхней балкой 4
- Прижим верхней кромкой 4
- Путем регулировки гайки наклонного механизма установите наклоняемый стол так чтобы его плоскость была на одной линии с нижней кромкой 4
- Регулировка наклонного механизма 4
- Ввинтите нарезной стержень в нарезную втулку так чтобы педаль приняла нужное положение 5
- Натяжение наклонного механизма 5
- Необходимый угол сгибания заготовки устанавливается путем регулировки наклоняемого стола натяжной гайкой 5
- Регулировка педали 5
- Схема деталей в разобранном виде 6
