21
6.1 Гидравлическая приводная система
Гидравлическая приводная система состоит из гидравлического насоса,
клапанов, цилиндра, масляного бака, трубок и фитингов. Электрическая система
используется для управления пильной рамой и зажимом. Через дроссельный
клапан обеспечивает бесступенчатую работу пильной рамы.

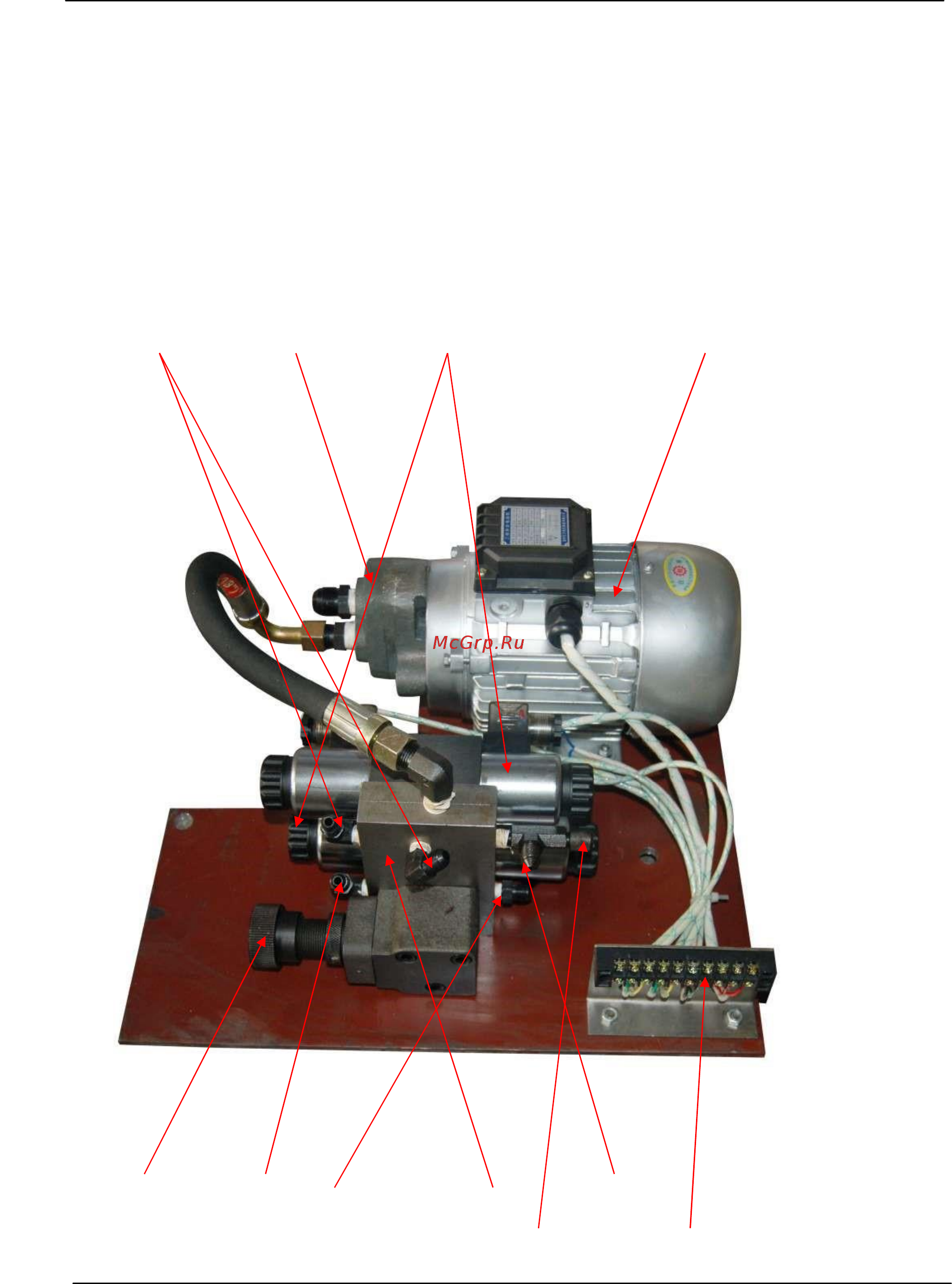

Управление резкой Шестеренчатый насос 2-ходовой клапан Гидравлический двигатель
Перепускной
клапан
Закрыти
е
тисков
Открытие
тисков
Коллектор
Штуцер для
манометра
Реле давления
Клеммная колодка
