пор, пока она не упрется в соответствующие ограничивающие упоры (M) и (N). Для

регулировки остальных промежуточных углов поверните вращающуюся опору до тех пор,

пока отметка (O) на опоре не совпадет с соответствующим положением на пластине.

Затем снова зафиксируйте вращающуюся опору с помощью гайки (I).

6. Замена полотна

При износе полотна или в случае, если необходимо использовать полотно с другими

зубьями (см «Выбор полотна», пункт 7), его необходимо заменить на более подходящее.

 Ослабьте рычаг D (рис.2) и переместите направляющие полотна E до упора по

направлению стрелки на рис. 2.

 Снимите защитный кожух А, вывинтив четыре винта.

 Ослабьте натяжение полотна, повернув круглую ручку С (рис.1) по часовой стрелке до

упора, а маховик B против часовой стрелки.

 С помощью гаечного ключа на 10 мм ослабьте шестигранные гайки P на двух

направляющих на внешней стороне полотна (рис. 5).

 Тем же ключом аккуратно поверните головки винтов Q на тех же направляющих

полотна против часовой стрелки, чтобы переместить подшипники на достаточное

расстояние от полотна и посредством этого обеспечить возможность без труда

вытащить полотно из направляющих.

 Вытащите полотно сначала из направляющих, затем из шкивов с резиновым покрытием.

 Установите новое полотно сначала между направляющими, а затем на шкивы с

резиновым покрытием таким образом, чтобы зубья были повернуты так, как показано

на рис. 6.

 Снова отрегулируйте натяжение полотна, как описано в пункте 1, и переместите две

внешних направляющих полотна так, чтобы они слегка касались полотна, повернув

головку винта Q по часовой стрелке.

 Снова затяните две шестигранные гайки P.

 Установите защитный кожух А, аккуратно вставив полотно между защитными скобами

S (см. рис. 1).

 Установите направляющие полотна E в правильное положение для последующего

резки (см. пункт 2).

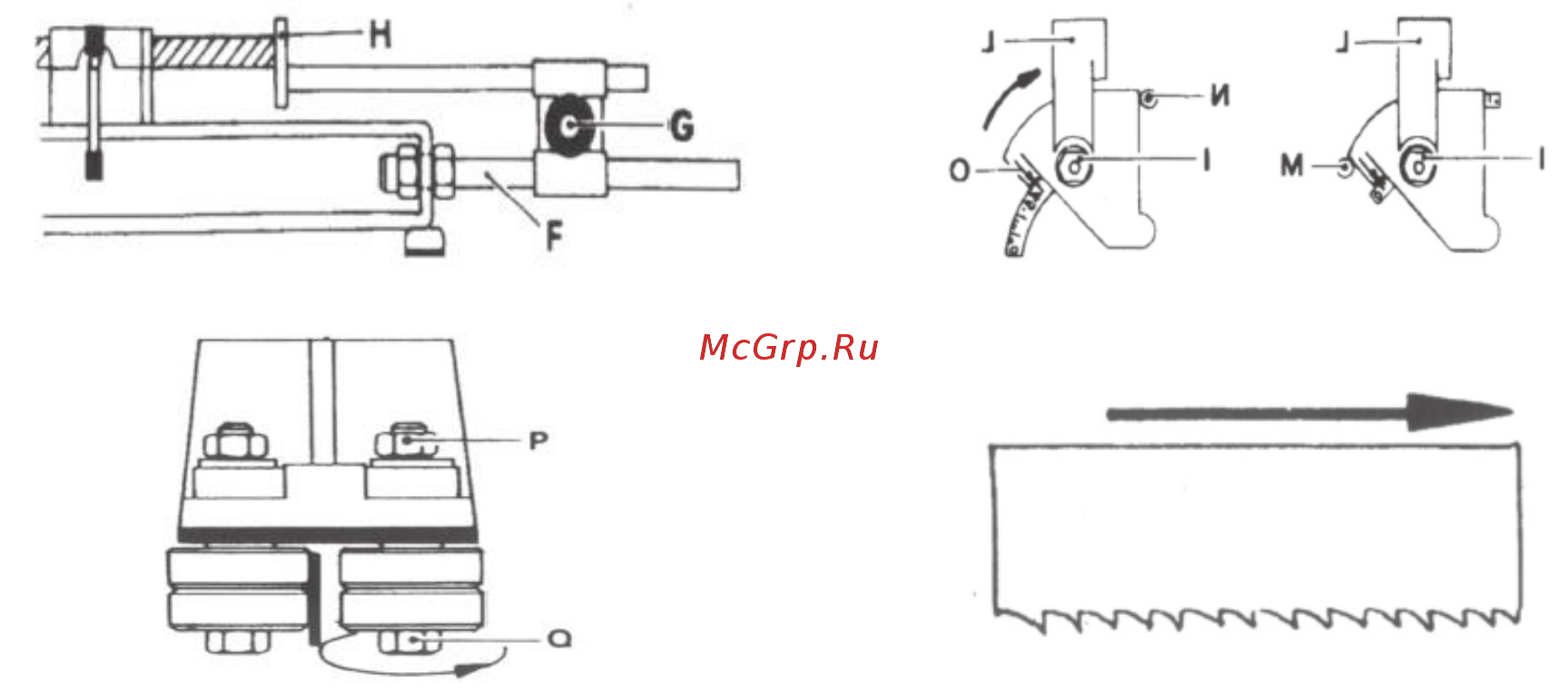

Рис. 3

Рис. 4

Рис. 5

Рис. 6
