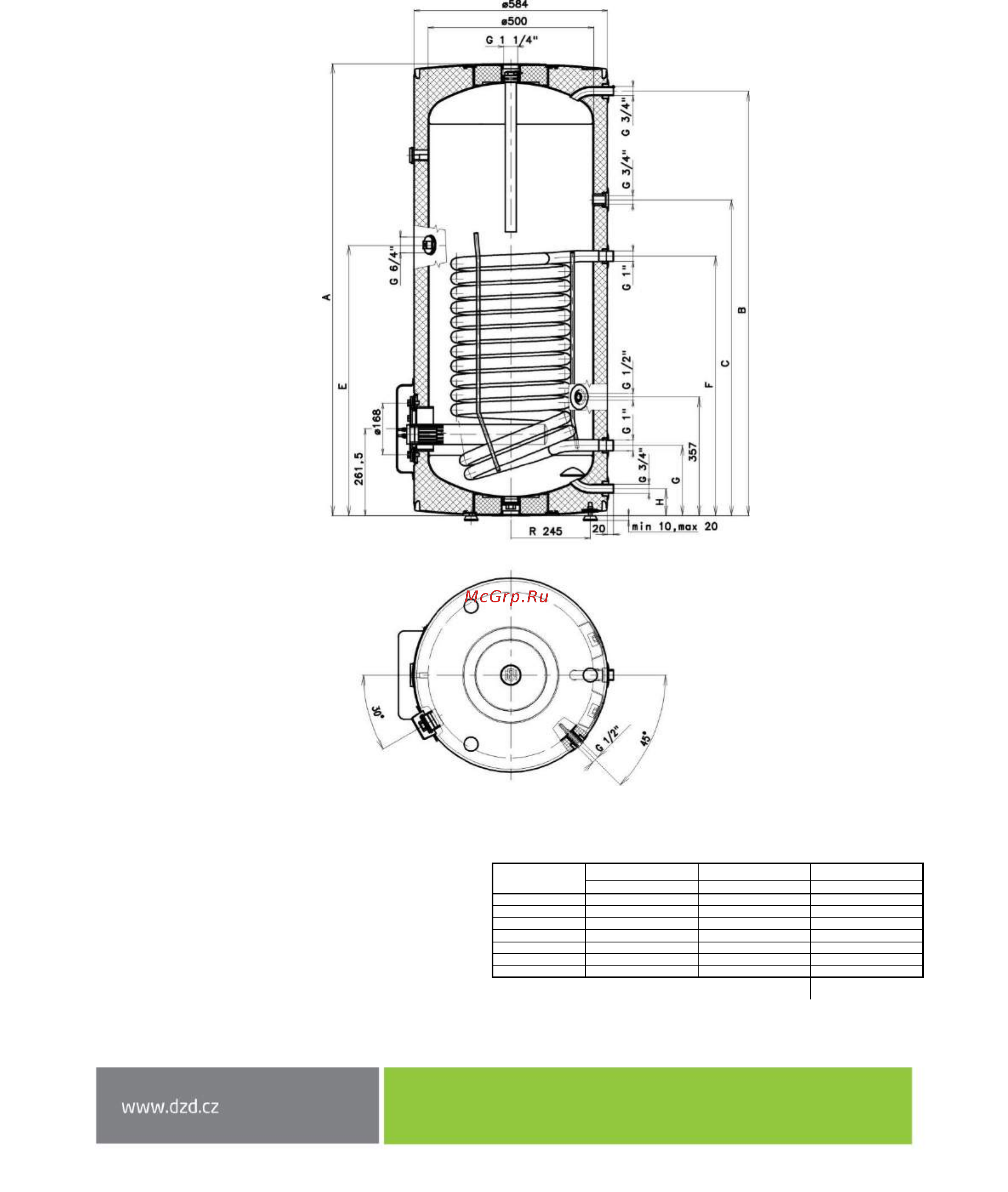

1.3 КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ
ВОДОНАГРЕВАТЕЛЯ
OKCE 160 NTR/2,2 кВт, OKCE 200 NTR/2,2 кВт, OKCE 250 NTR/2,2 кВт
OKC 160 NTR/BP, OKC 200 NTR/BP, OKC 250 NTR/BP
Рисунок 1
Тип
OKCE 160 NTR/2,2 кВт
OKCE 200 NTR/2,2 кВт
OKCE 250 NTR/2,2 кВт
OKC 160 NTR/BP
OKC 200 NTR/BP
OKC 250 NTR/BP
A
1047
1357
1537
В
966
1280
1460
С
649
949
1060
Е
-
813
813
F
779
779
779
G
209
209
209
H
80
80
80
У нагревателя с объемом 160 литров отсутствует отверстие G 6/4".
