- 7 -

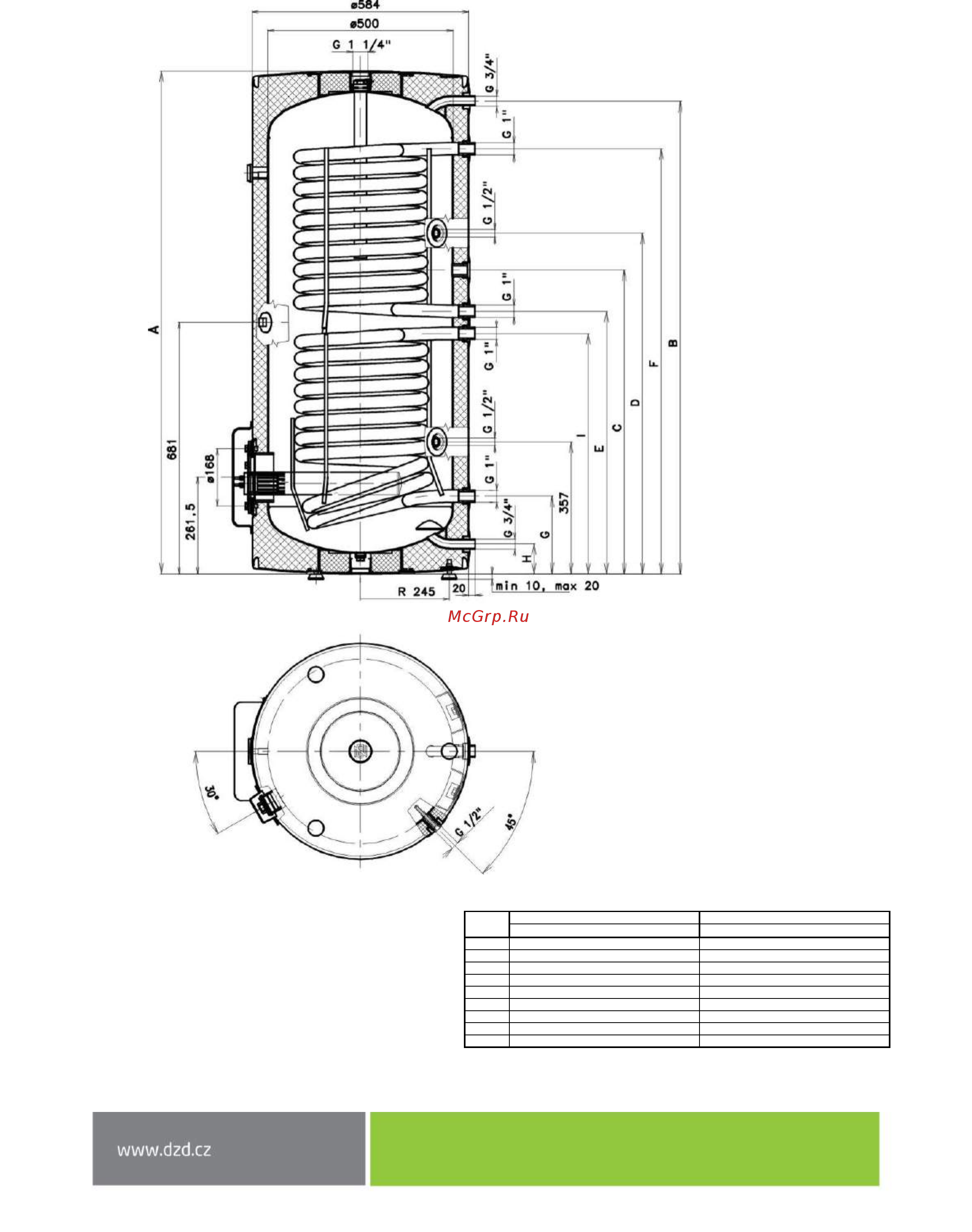

OKCE 200 NTRR/2,2 кВт, OKCE 250 NTRR/2,2 кВт, OKC 200 NTRR/BP, OKC 250 NTRR/2,2 BP
Рисунок 2
Тип
OKCE 200 NTRR/2,2 кВт
OKCE 250 NTRR/2,2 кВт
OKC 200 NTRR/BP
OKC 250 NTRR/BP
A
1357
1537
B
1282
1465
C
859
1060
D
920
1100
E
709
889
F
1149
1329
G
209
209
H
80
80
I
649
649
