6 720 608 984 (2016/10) Therm 6000 O
14 | Монтаж (только для авторизированных фирмой Бош специалистов)
5.4 Подключение подачи воды
▶ Следить за тем, чтобы при подключении не перепутать
место подсоединения водопровода холодной воды
(рис. 13,[поз. A])не поставляется с оборудованием) с
местом подсоединения водопровода горячей воды
(рис. 13, [поз. B]).
▶ При помощи прилагаемых в комплекте
принадлежностей подключить водопроводные трубы к
прибору.

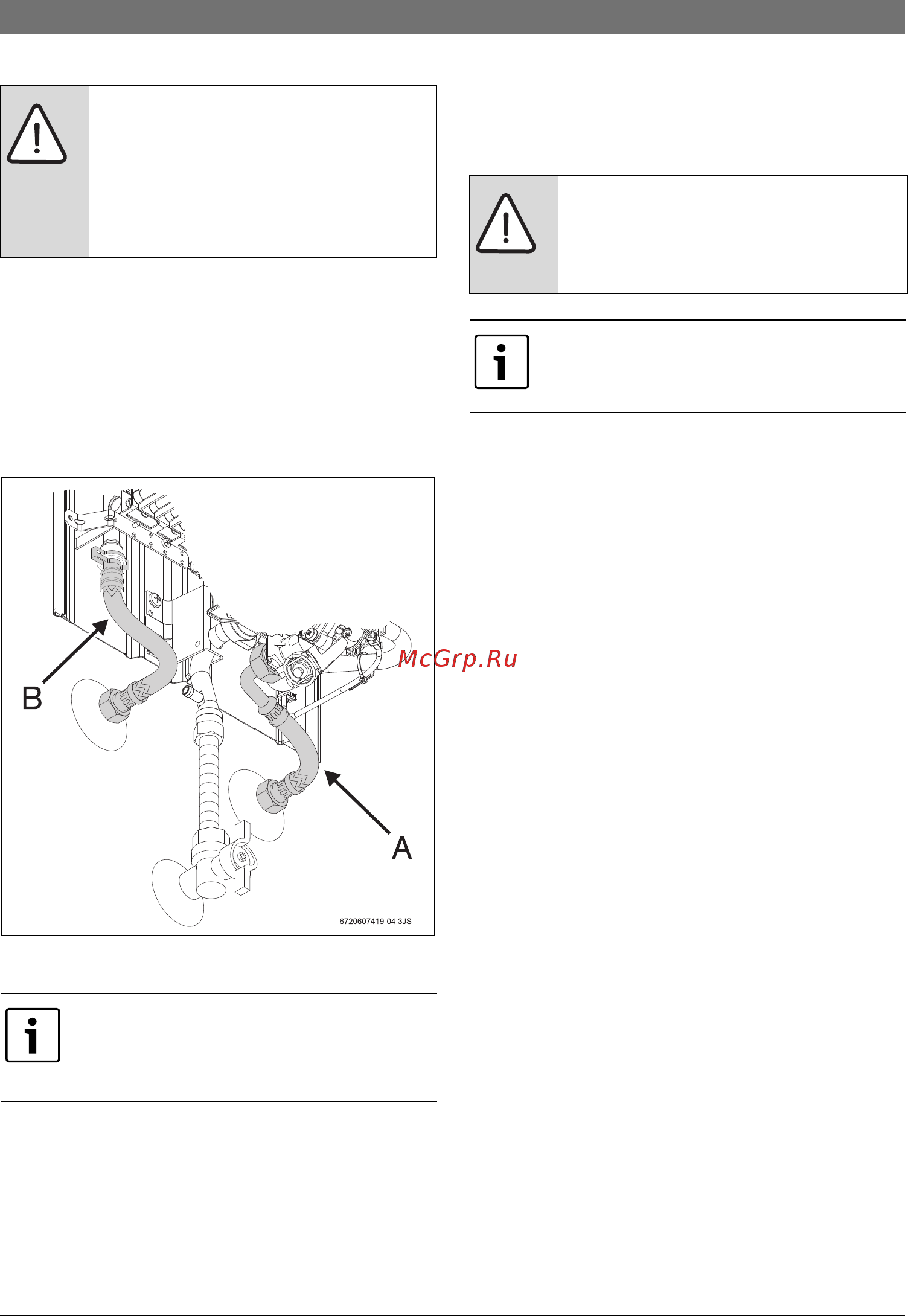

Рис. 13 Подключение подачи воды
5.5 Принцип действия гидрогенератора
Гидрогенератор (гидродинамический генератор)
расположен между водяной арматурой и
теплообменником. В этом устройстве находится турбина,
начинающая вращаться, когда вода протекает между ее
лопастями. Это вращение передается на генератор тока,
снабжающий электротоком распределительную коробку
прибора.
Гидрогенератор вырабатывает постоянное напряжение от
1,7VRMS AC . Следовательно, батарейки не требуются.
5.6 Подключение подачи газа
Следует соблюдать все местные законодательные
предписания, нормы и правила, касающиеся монтажа и
эксплуатации приборов.
Необходимо изучить законы, действующие в Вашей стране.
5.7 Ввод в эксплуатацию
▶ Открыть газовый кран и запорный вентиль холодной
воды и проверить все соединения на герметичность.
▶ Проверить безупречность работы контроля тяги см.
раздел 7.3 «Контроль тяги.».
BHИMAHИE:
Наличие остаточных веществ в
трубопроводной сети может привести к
повреждению прибора.
▶ Промыть трубопроводную сеть для
удаления остаточных веществ.
Во избежание сбоев в работе из-за
внезапных изменений давления на входе,
рекомендуется на входе холодной воды
установить обратный клапан.
OПACHO:
Нарушения местных предписаний может
привести к пожару, взрыву, ущербу
здоровью или смерти.
Используйте только запчасти от
производителя водонагревателя.
