6 720 608 984 (2016/10)Therm 6000 O
Индивидуальная настройка (только для авторизированных фирмой Бош
6 Индивидуальная настройка (только
для авторизированных фирмой Бош
специалистов)
6.1 Заводская настройка
Природный газ
Приборы, работающие на природном газе (G20),
отрегулированы изготовителем в соответствии со
значениями, указанными в технических характеристиках, и
опломбированы.
Сжиженный газ
Приборы, работающие на пропане/бутане (G31/G30),
отрегулированы изготовителем в соответствии со
значениями, указанными в технических характеристиках, и
опломбированы.
Мощность можно регулировать по методу регулировки
давления перед форсункой, для чего необходим манометр.
6.2 Регулировка давления перед форсункой
Доступ к регулировочному винту
▶ Снять кожух (см. главу5.3).
Подключение манометра
▶ Ослабить запорный винт (рис. 14).
▶ Подключить манометр к патрубку для измерения
(давления перед форсункой).

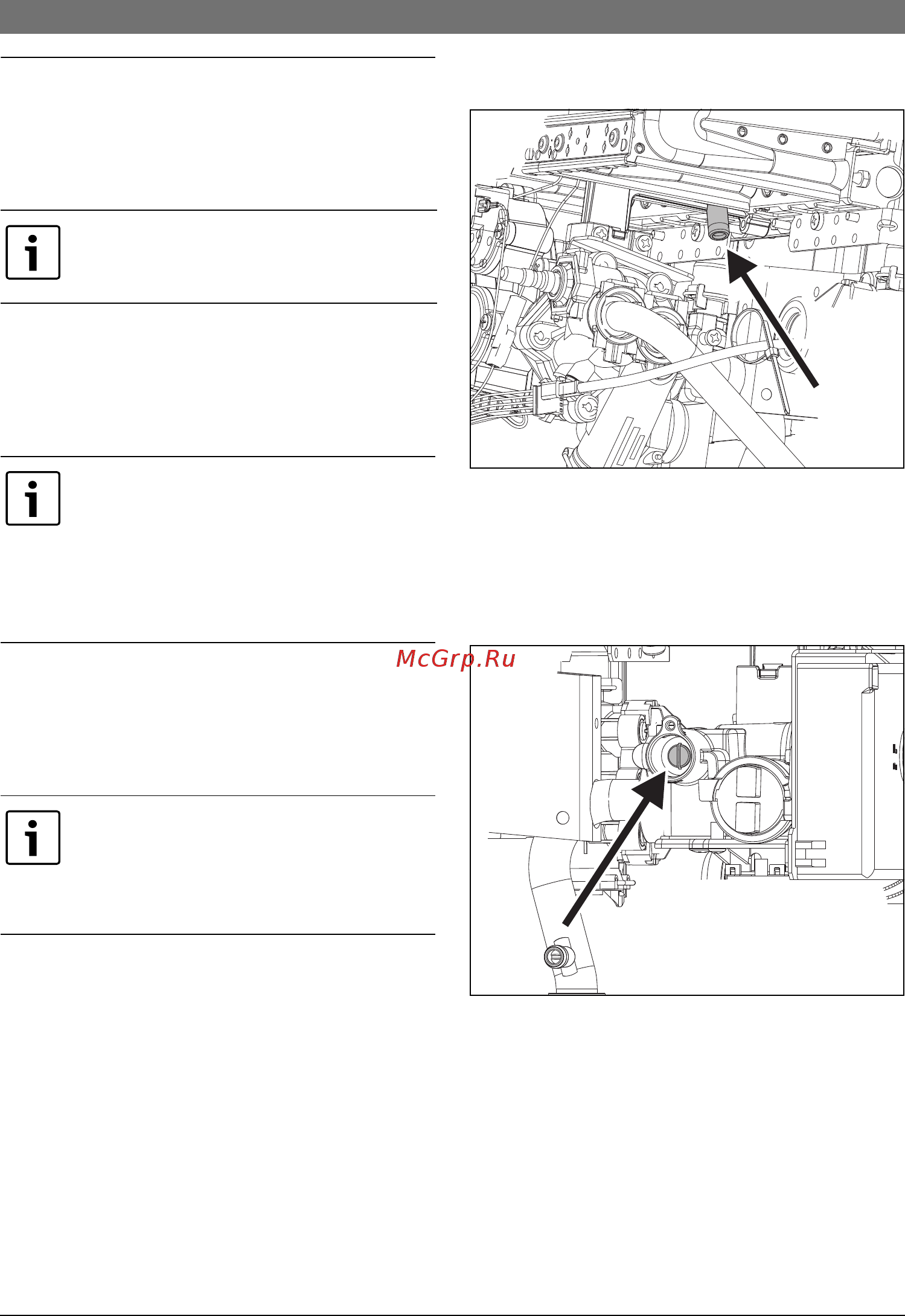

Рис. 14 Точка измерения давления перед форсункой
Давление перед форсункой при максимальной
тепловой мощности
▶ Снять пломбу с регулировочного винта (рис. 15).
▶ Включить прибор. Повернуть переключатель мощности
в крайнее левое положение (максимальная мощность).
Рис. 15 Винт регулировки макс. расхода газа
▶ Открыть несколько кранов горячей воды.
▶ При помощи регулировочного винта (рис. 15)
отрегулировать давление перед форсункой по таблице
7.
▶ Снова опломбировать регулировочный винт.
Опломбированные детали настройки
изменять нельзя.
Приборы подготовлены к работе при
давлении газа на входе в интервале от 10
мбар до 15 мбар (номинальное давление
должно быть 13 мбар). При более
высоком давлении газа на входе нужно
применять комплект перенастройки на 20
мбар.
Не допускается розжиг аппарата при
давлении газа:
- Пропан: менее 25 мбар или более 45
мбар.- Бутан: менее 20 мбар или более 35
мбар.
