Поздравляем с приобретением лазерного нивелира
INFINTER CL3-G/CL5/CL5-G.
Перед первым использованием прибора, пожалуйста,
внимательно ознакомьтесь с указаниями по технике
безопасности, приведенными в данном руководстве по
эксплуатации.
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Внимание! Данная инструкция по эксплуатации является
неотъемлемой частью Вашего прибора. Прежде чем
приступить к работе с прибором, внимательно прочтите
инструкцию. При передаче прибора во временное
пользование обязательно прилагайте к нему данную
инструкцию.
- Не используйте прибор не по назначению.
- Не удаляйте наклейки и таблички и предохраняйте их от
стирания, т.к. они содержат информацию о безопасной
эксплуатации прибора.
- Не смотрите в лазерный луч, а также в его отражение, как
незащищенным глазом, так и через оптические устройства.
Не направляйте лазерный луч на людей и животных без
необходимости. Вы можете их ослепить.
- Защита глаз обычно осуществляется путем отведения
взгляда или закрытием век.
- Всегда устанавливайте прибор так, чтобы лазерные лучи
проходили на расстоянии выше или ниже уровня глаз.
- Не допускайте посторонних лиц в зону эксплуатации
прибора.
- Храните прибор вне досягаемости детей и посторонних
лиц.
- Не разбирайте и не ремонтируйте прибор самостоятельно.
Обслуживание и ремонт следует поручать только
квалифицированным специалистам и с применением
оригинальных запасных частей.
- Запрещается эксплуатация прибора во взрывоопасной
среде, вблизи легковоспламеняющихся материалов.
- Очки для работы с лазерным инструментом служат для
лучшего распознавания лазерного луча, не используйте
их для других целей. Лазерные очки не защищают от
лазерного излучения, не предназначены для защиты от
ультрафиолетового излучения и ухудшают восприятие
цветов.
- Перед подключением зарядного устройства к прибору
необходимо удалить аккумулятор, либо щелочные
батарейки из батарейного отсека, в противном случае
прибор может выйти из строя.
-Не допускайте нагревания элементов питания во
избежание риска взрыва и вытекания электролита. При
попадании жидкости на кожу немедленно промойте
пораженный участок водой с мылом. В случае попадания в
глаза, промойте их чистой водой в течение 10 минут, затем
обратитесь к врачу.
ОПИСАНИЕ ПРИБОРА
Лазерные нивелиры INFINITER CL3-G/CL5/CL5-G
предназначены для построения и контроля вертикальных и
горизонтальных плоскостей и линий.
INFINITER CL3-G строит 2 вертикальные плоскости и одну
горизонтальную плоскость, точки отвеса (зенит и надир) и
обеспечивает компенсацию наклона корпуса до ±3°.
Лазерные нивелиры CL5/CL5-G строят 4 вертикальные
плоскости и одну горизонтальную плоскость, точки отвеса
(зенит и надир), и обеспечивают компенсацию наклона
корпуса до ±3°.
Основание прибора с выравнивающими винтами, резьба для
установки на штатив 5/8’’ обеспечивают удобство работы.
Импульсный режим позволяет использовать детектор
для увеличения дальности работы, а также для работы
с детектором в условиях хорошей освещенности, когда
лазерный луч плохо виден.
Прибор пригоден как для эксплуатации в закрытых
помещениях, так и на открытых строительных площадках.
Панель управления
1 - Включение/выключение вертикальных излучателей
2 - Включение/выключение горизонтального излучателя
3 - Включение/выключение импульсного режима
4 - Индикатор питания/пузырьковый уровень
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
CL3-G CL5 CL5-G
Рабочий диапазон /
с детектором
30 м / 50 м
Точность
самовыравнивания
±0,3 мм/м
Диапазон
самовыравнивания
± 3°
Продолжительность
работы
до
5 часов
до
3,5 часов
до
5 часов
Рабочая температура -10°C ... +40°C
Температура хранения -20°C ... +50°C
Относительная
влажность воздуха
50 - 70%
Тип резьбы для
установки на штатив
5/8’’
Лазер
Класс II
532 нм
< 1 мВт
Класс II
635 нм
< 1 мВт
Класс II
532 нм
< 1 мВт
Источник питания
4,2В
3000 мАч
Li-ion
4,2В
1200 мАч
Li-ion
4,2В
3000 мАч
Li-ion
Габаритные размеры Ø 110 x 200 мм
Вес 0,95 кг
КОМПЛЕКТАЦИЯ
Лазерный нивелир – 1 шт.
Очки для работы с лазерными инструментами – 1 шт.
Аккумулятор Li-ion – 1 шт.
Зарядное устройство – 1 шт.
Руководство пользователя – 1 шт.
Кейс – 1 шт.
ПОДГОТОВКА К РАБОТЕ С ПРИБОРОМ
CL3-G/CL5-G
Питание прибора
Питание прибора осуществляется через литий-ионный
аккумулятор 4,2В 3000 мАч, входящий в комплект поставки.
Установка/зарядка литий-ионного аккумулятора
Установите аккумулятор, соблюдая полярность.
Используйте только аккумулятор, входящий в комплект
поставки.
Если лазерные линии станут бледными, необходимо зарядить
аккумулятор.
Зарядка аккумулятора производится следующим образом:
1)Удалите аккумулятор из прибора.
2) Вставьте блок питания в разъем, находящийся на корпусе
аккумулятора и подключите его к сети 220В. Полная зарядка
аккумулятора занимает около 6 часов.
3) Когда индикатор питания на приборе станет зеленым,
отключите зарядное устройство.
Предупреждение! Не подключайте зарядное устройство
к аккумулятору, если он установлен в прибор. Это может
привести к выходу прибора из строя. Заряжайте аккумулятор
только отдельно от прибора.
CL5
Питание прибора
Питание прибора осуществляется 3 способами:
1) Литий-ионный аккумулятор 4,2В 1200 мАч (входит в
комплект поставки);
2) Щелочные батарейки 3*1,5В АА (LR6) (не входят в комплект
поставки);
3) От внешнего блока питания с напряжением 4,2В и
током 1000 мА, поставляется в комплекте. Блок питания
подключается к сети 220В.
Предупреждение!
Перед подключением прибора к
внешнему источнику питания необходимо удалить
аккумулятор, либо щелочные батарейки из батарейного
отсека, в противном случае прибор может выйти из строя.
Установка/зарядка литий-ионного аккумулятора
(только CL5)
Снимите крышку батарейного отсека и установите
аккумулятор, соблюдая полярность. Установите крышку
батарейного отсека обратно до щелчка.
Используйте только аккумулятор, входящий в комплект
поставки.
Если лазерные линии станут бледными, необходимо
зарядить аккумулятор.
Зарядка аккумулятора производится следующим образом:
1)Удалите аккумулятор из прибора.
2) Вставьте блок питания в разъем micro-USB, находящийся
на корпусе аккумулятора и подключите его к сети 220В.
Полная зарядка аккумулятора занимает около 3 часов.
Когда индикатор питания на приборе станет зеленым,
отключите зарядное устройство.
Установка/замена щелочных батареек
Снимите крышку батарейного отсека и установите
батарейки, соблюдая полярность. Установите крышку
батарейного отсека обратно до щелчка.
Щелочные батарейки должны быть одной марки, с
одинаковым уровнем заряда.
Если лазерные линии станут бледными, замените батарейки
на новые.
Работа от внешнего источника питания
Подключение внешнего источника питания производится
следующим образом:
1) Удалите аккумулятор, либо щелочные батарейки из
батарейного отсека.
2) Подключите блок питания к разъему внешнего питания,
находящегося на корпусе прибора, а затем к сети 220 вольт.
3) После окончания работы с прибором отключите его от
внешнего питания.
РАБОТА С ПРИБОРОМ
Установите прибор на твердую устойчивую поверхность или
штатив. Отрегулируйте наклон прибора винтами точной
настройки или регулировкой штатива. Для облегчения
вращения прибора вокруг своей оси в нужном направлении
прокручивайте винты точной настройки.
Руководство пользователя
ЛАЗЕРНЫЕ НИВЕЛИРЫ
CL3-G/CL5/CL5-G
CL5
Лазерное излучение!
Не направляйте в глаза
Лазер класса 2
<1 мВт, 635 нм
IEC 60825-1: 2007-03
CL3-G/CL5-G
Лазерное излучение!
Не направляйте в глаза
Лазер класса 2
<1 мВт, 532 нм
IEC 60825-1: 2007-03
1
1
3
2
5 46 77
12
11
10
9
8

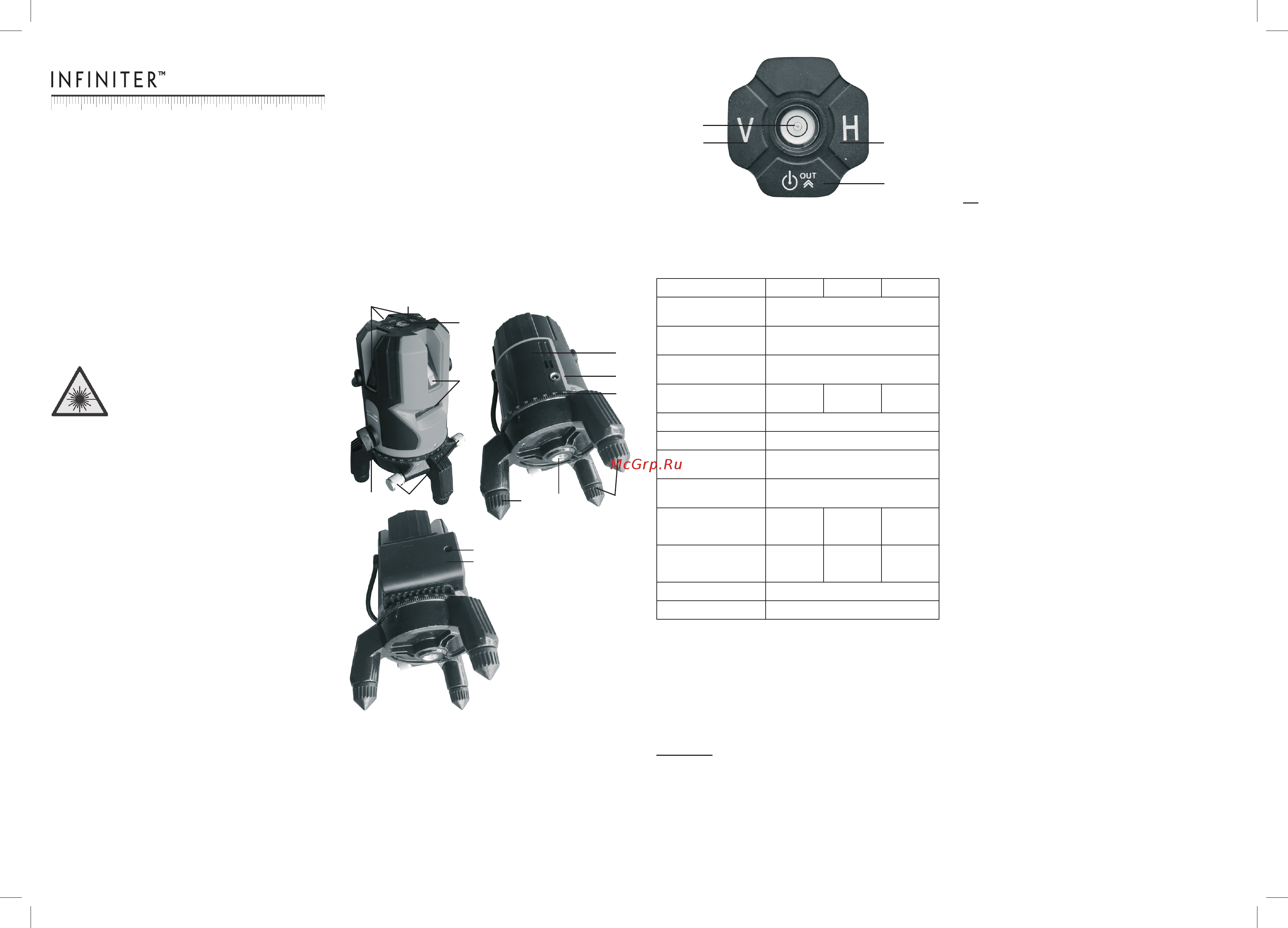

1 - Окна лазерных излучателей
2 - Панель управления
3 - Индикатор питания/пузырьковый уровень
4 - Резьба под штатив 5/8’’
5 - Движок блокиратора
6 - Винты точной настройки
7 - Регулируемые опоры
8 - Горизонтальный лимб
9 - Разъем внешнего питания (CL5)
10 - Батарейный отсек (CL5)
11 - Литий-ионный аккумулятор (CL3-G/CL5-G)
12 - Разъем для зарядки аккумулятора (CL3-G/CL5-G)
