17
ENGLISH (Original Instructions)

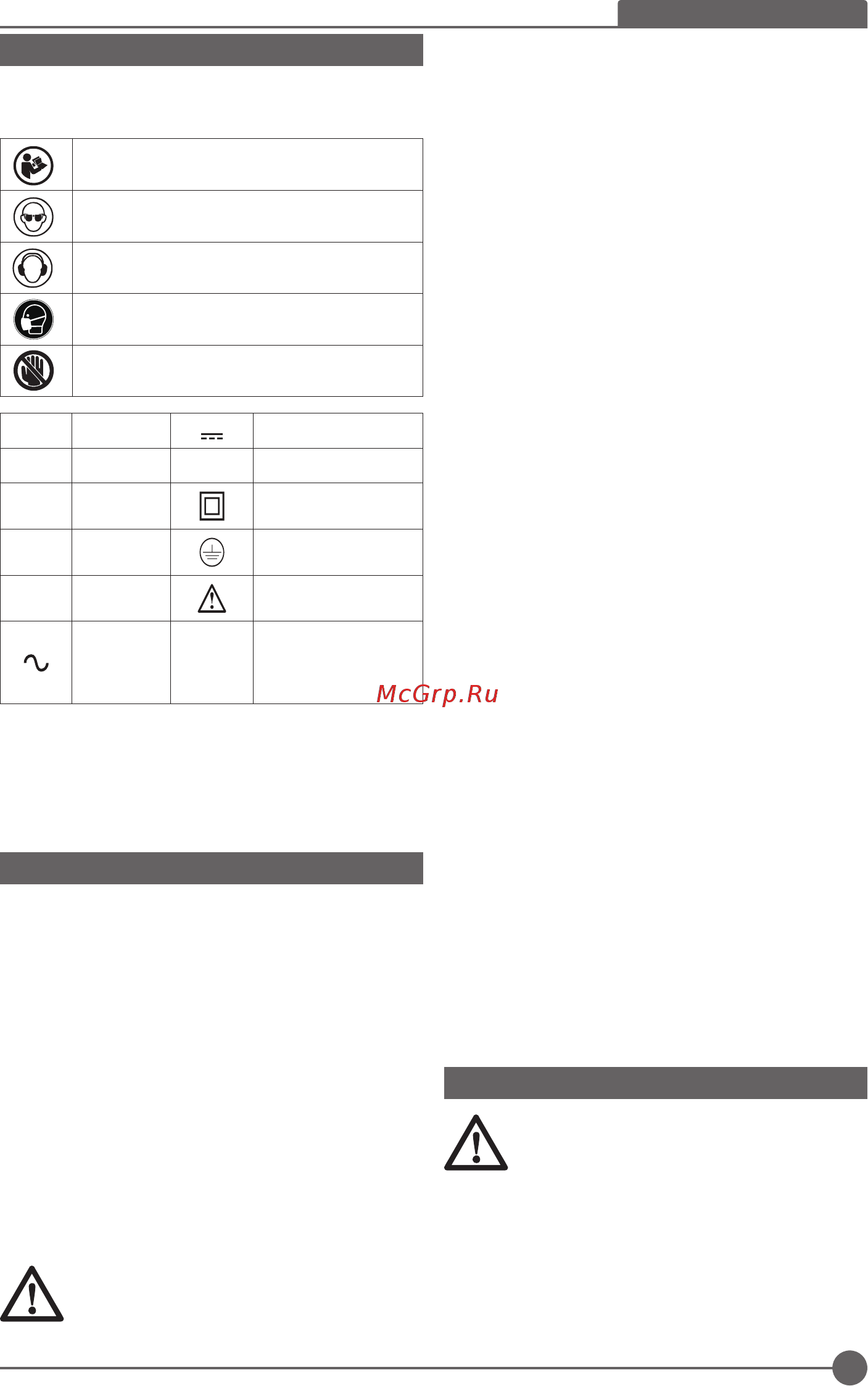

LABELS ON TOOL
In addition to the pictographs used in this manual, the
labels on the tool show the following pictographs:
WARNING! To reduce the risk of injury, the user
must read the instruction manual before use.
Wear a dust mask.
Wear ear protection.
Wear safety glasses or goggles.
Keep your hands away from this area
V Volts
Direct Current
A Amperes n
0
No-Load Speed
Hz Hertz
Class II Construction
WWatts
Earthing Terminal
min minutes
Safety Alert Symbol
Alternating
Current
/min.
Revolutions or
Reciprocation per
minute
Date Code Position (Fig. 1)
The Date Code, which also includes the year of
manufacture, is printed into the housing.
Example: 2019 XX XX
Year of Manufacture
THE PACKAGE CONTAINS
1 Mitre Saw
1 Blade wrench stored in wrench pocket
1 Saw blade
1 Dust bag
1 Vertical clamp
2 Work support
1 Rear support
1 Repeat cut plate
1 Instruction manual
♦ Check for damage to the tool, parts or accessories
which may have occurred during transport.
♦ Take the time to thoroughly read and understand this
manual prior to operation.
Description (Fig. 1,2,3,5,14,24)
WARNING: Never modify the power tool or any
part of it. Damage or personal injury could result.
a. Operating handle
b. Lower guard
c. Right side, fence
d. Table
e. Mitre lock knob
f. Mitre scale
g. Base
h. Holes for work support
i. Wrench
j. Bench mounting holes
k. Fence clamping knob
l. Trigger switch
m. Carrying handle
n. Dust spout
o. Lock down pin
p. Bevel clamp knob
q. Bevel scale
r. Hand indentation
s. Kerf plate
t. Mitre detent
u. Date code
v. left side, fence
w. Brush cap
x. Spindle lock
y. Hole for padlock
z. Angle position stop
aa. Bevel position adjustment stop
bb. LED switch
cc. Vertical position adjustment stop
dd.Lock-off lever
ee.Repeat cut plate
ff. Dust bag
gg. Vertical clamp
ii. Work support
jj. Fence stop screw
mm. Rear support
ASSEMBLY AND ADJUSTMENT
WARNING: To reduce the risk of injury, turn unit
off and disconnect machine from power source
before installing and removing accessories,
before adjusting or changing set-ups or when
making repairs. Be sure the trigger switch is in the OFF
position. An accidental start-up can cause injury.
Unpacking (Fig. 1, 2, 4, 5)
♦ Remove the saw from the packing material carefully
using the carrying handle (m).
