39
Установите модули памяти и дополнительные платы
Установка жесткого диска
Предупреждение. Жесткие диски крайне
чувствительны к статическому электричеству и
физическим нагрузкам (например при падении на
пол). Перед тем, как прикоснуться к жесткому диску,
дотроньтесь рукой до какой-нибудь металлической
детали, например, до каркаса принтера.
Перед установкой жесткого диска
необходимо снять дополнительную
плату, если она была установлена.
1
Снимите крышку доступа к
системной плате (см. стр. 33).
2

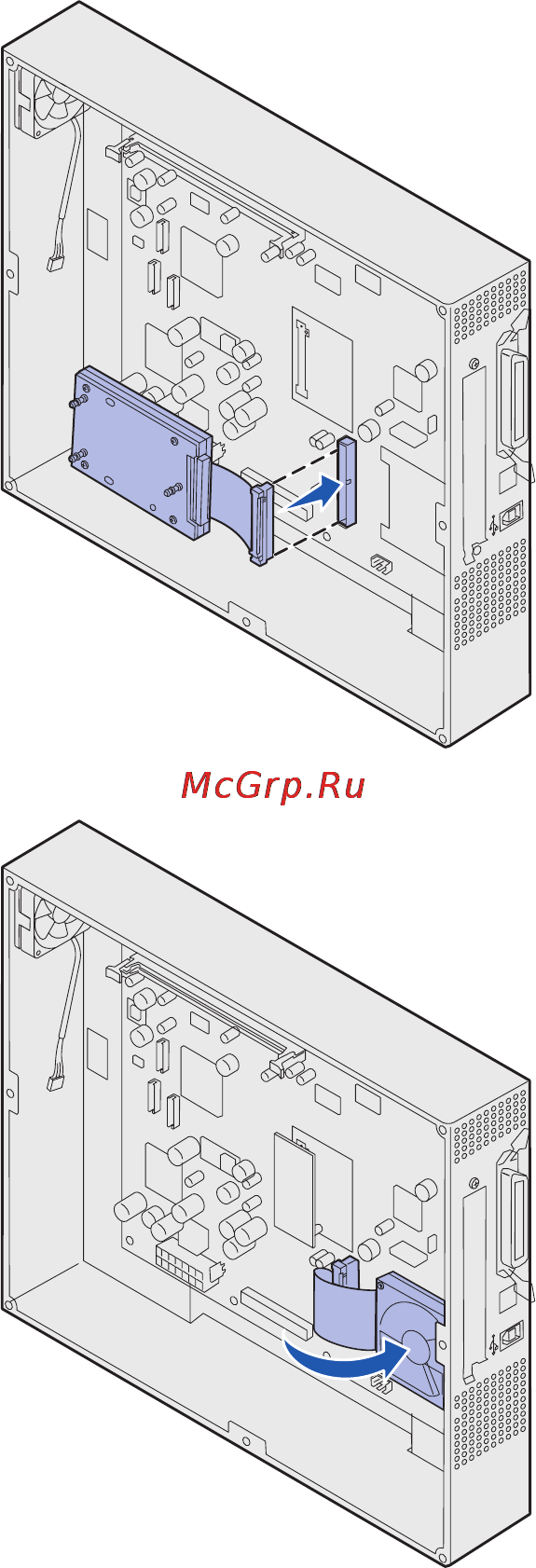

Выровняйте и вставьте разъем
ленточного кабеля в разъем на
системной плате.
3
Переверните жесткий диск и
вставьте три штифта монтажной
панели в отверстия на
системной плате. Жесткий диск
защелкнется на плате.
