Белмаш DP200-13 [13/21] И регулировки
13
3.4 Установка сверлильного патрона
Очистите конусное отверстие в патроне и шпиндель (А)
(рис. 7) при помощи чистой ткани.
Убедитесь, что на поверхностях нет инородных частиц, масла.
Иначе патрон может упасть.
Наденьте зажимной патрон (В) на шпинделя до упора.
Поверните зажимное кольцо патрона по часовой стрелке и
полностью разведите кулачки патрона.
Слегка постучите по нижней части патрона, чтобы обеспечить
правильную посадку патрона на шпинделе.
3.5 Снятие сверлильного патрона
Максимально разведите кулачки патрона повернув зажимное
кольцо патрона.
Аккуратно постучите по патрону (А) (рис. 8) резиновым
молотком (B) придерживая патрон рукой, чтобы избежать
падения патрона при отделении от шпинделя.
3.6 Установка сверла
Вставьте сверло (А) (рис. 9) в сверлильный патрон (В)
достаточно глубоко, чтобы достичь максимального захвата.
Если вы используете короткое сверло, не вставляйте его на
всю глубину патрона, спиральные каналы сверла должны быть
свободны.
Убедитесь, что сверло отцентрировано в патроне, перед
затяжкой патрона ключом (С). Поворачивайте ключ патрона
по часовой стрелке для фиксации сверла или против – для
ослабления зажима.

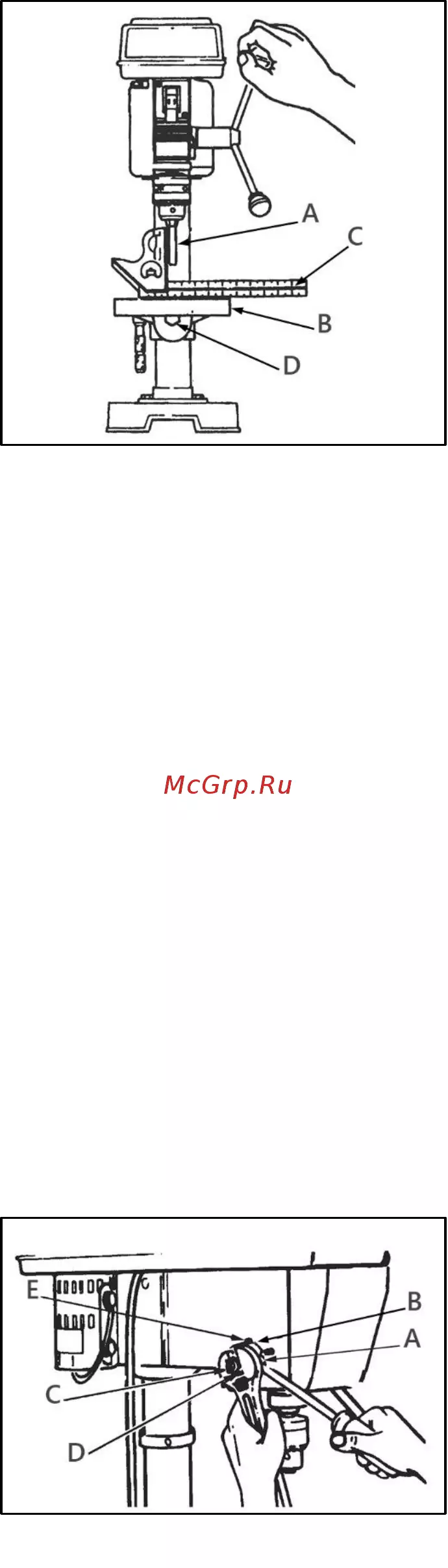

4. УСТРОЙСТВА УПРАВЛЕНИЯ
И РЕГУЛИРОВКИ
4.1 Изменение скорости сверления
Сверлильный станок поставляется с предустановленными ремнями, но перед началом
работы их необходимо натянуть.
Откройте кожух (А) сверлильной головки (рис. 10), ослабьте ручку-фиксатор натяжения ремня (В),
расположенную с правой стороны головки сверлильного станка.
Переместите электродвигатель вперед, чтобы ослабить
натяжение ремня. Затяните ручку-фиксатор.
Выберите необходимую скорость для вашей операции
сверления и переместите ремень (С) на нужное положение
на шкивах.
Обратитесь к схеме, расположенной на внутренней части
защитного кожуха.
Ремень должен отклонятся примерно на расстояние 13 мм
при нажатии на него посередине между шкивами.
Рисунок 9.
Рисунок 8.
Рисунок 10.
Рисунок 7.
