1.3 Основные элементы

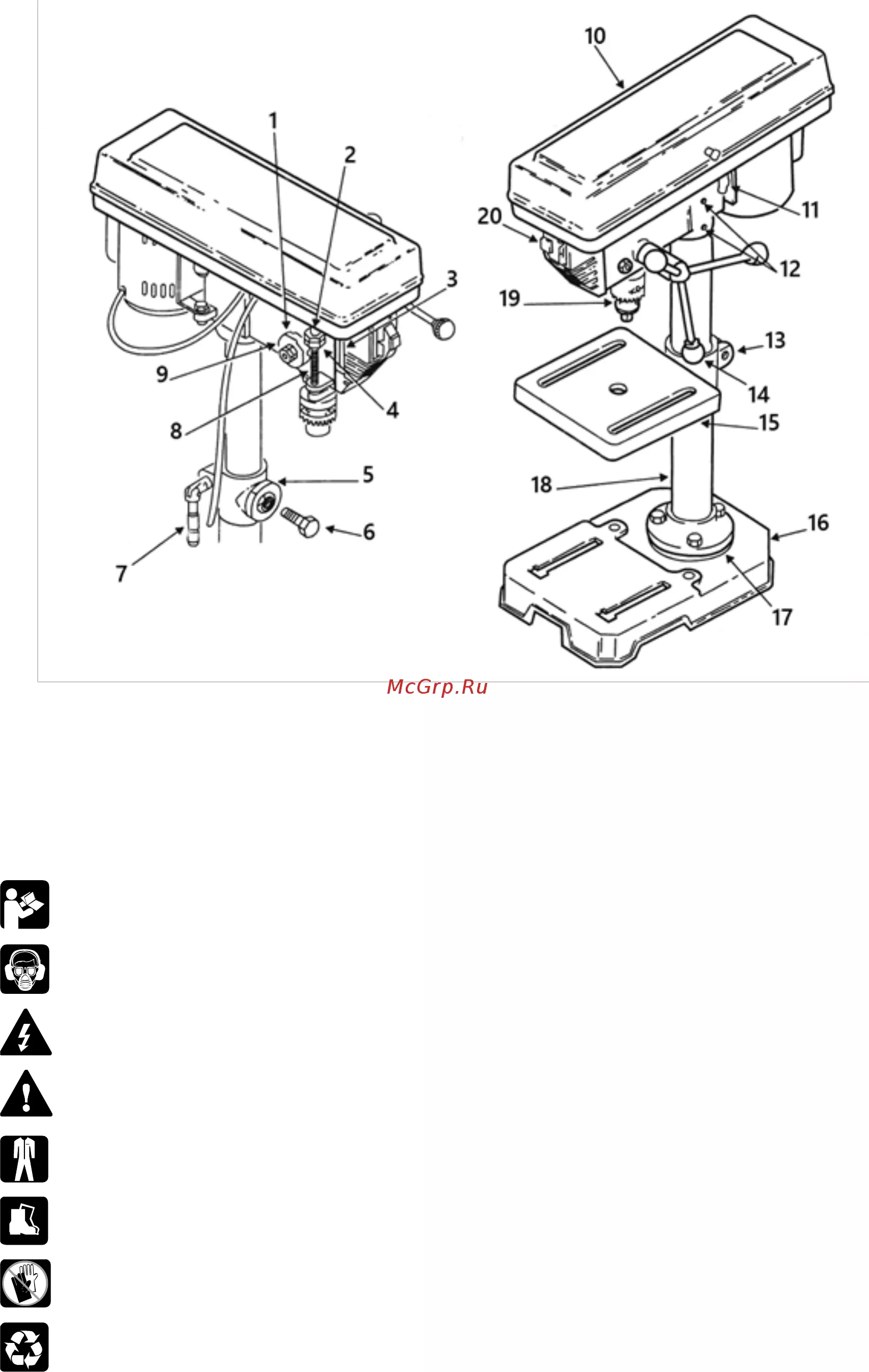

Рисунок 2.

1 – корпус пружины, 2 – указатель, 3 – шкала, 4 – гайка упорная, 5 – шкала наклона стола, 6 – болт фиксации стола,

7 – рукоятка фиксации рабочего стола, 8 – ограничитель хода патрона, 9 – регулятор натяжения пружины,

10 – кожух привода, 11 – фиксирующая рукоятка натяжения ремня, 12 – винт установочный, 13 – кронштейн стола,

14 – рукоятка подачи, 15 – стол рабочий, 16 – основание, 17 – фланец, 18 – колонна, 19 – патрон, 20 – выключатель

1.4 Графические символы

Внимательно прочтите инструкцию по эксплуатации перед использованием станка.

При работе на станке пользуйтесь средствами защиты органов слуха, зрения, дыхания.

Опасность поражения электрическим током.

Опасность получения травмы или повреждения узлов станка в случае несоблюдения

данного указания.

Используйте спецодежду.

Используйте специальную обувь.

Не используйте перчатки при работе на станке.

Станок и его упаковка подлежат вторичной переработке (рециклированию).
