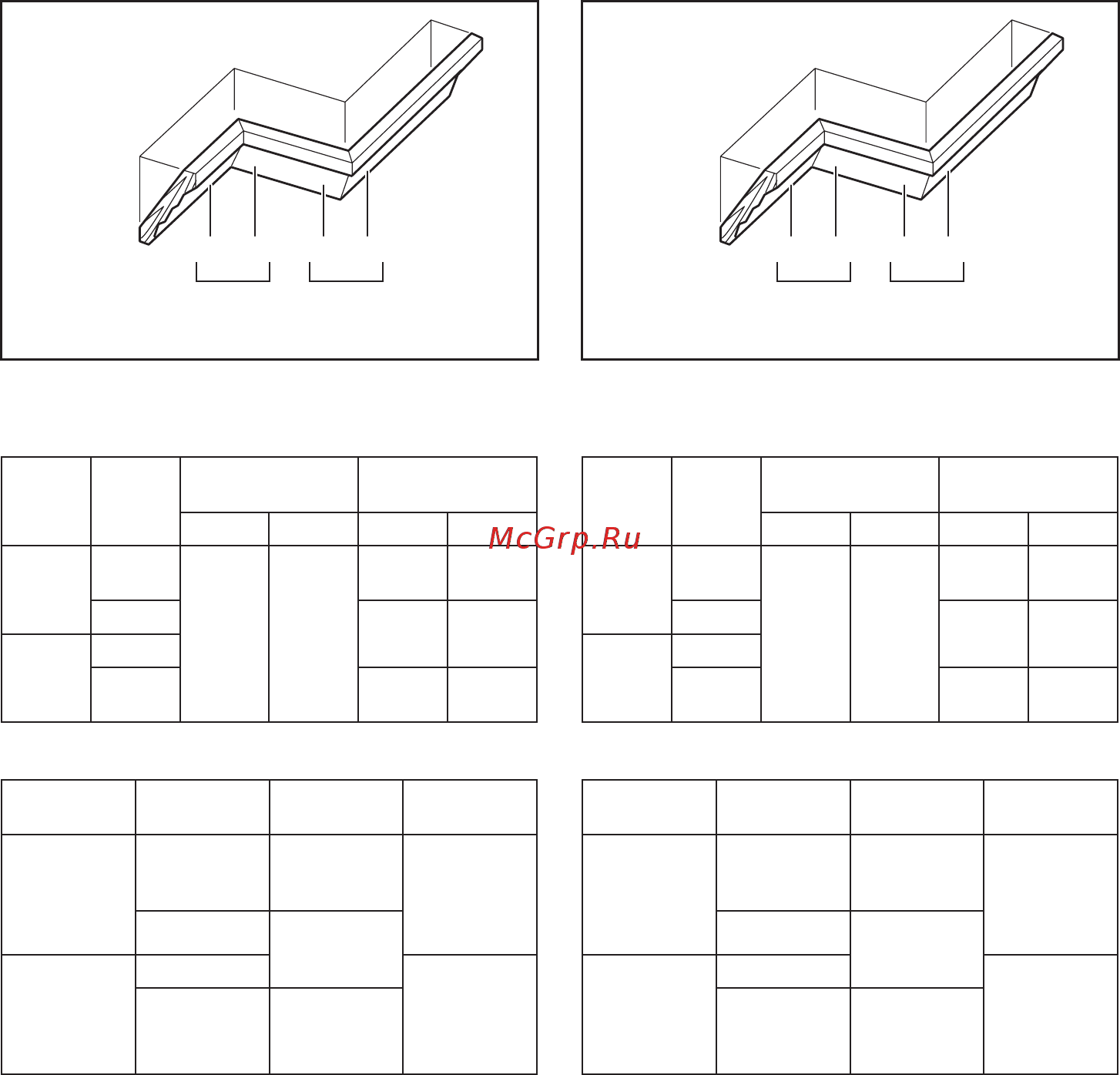

38 SVENSKA
Vid vänsterställd vinkelsågning
(a) (b) (c) (d)
12
1. På insida av hörn 2. På utsida av hörn
Tabell (A)
– Listpo-
sition i
guren
Vinkel för
vinkelsågning
Geringsvinkel
52/38°-typ
45°-typ
52/38°-typ
45°-typ
För
insida
av hörn
(a) Vänster
33,9°
Vänster
30°
Höger
31,6°
Höger
35,3°
(b) Vänster
31,6°
Vänster
35,3°
För
utsidan
av hörn
(c)
(d) Höger
31,6°
Höger
35,3°
Tabell (B)
– Listposition i
guren
Listkant mot
anhåll
Färdigt
stycke
För insida av
hörn
(a) Takkontaktyta
bör ligga mot
anhållet.
Det färdiga
arbetsstycket
hamnar på
vänster sida
om klingan.
(b)
Väggkontaktyta
bör ligga mot
anhållet.
För utsidan
av hörn
(c) Det färdiga
arbetsstycket
hamnar på
höger sida
om klingan.
(d) Takkontaktyta
bör ligga mot
anhållet.
Exempel:
Vid sågning av kronlist med 52/38° för position (a) i
gurenovan:
• Luta och fäst vinkeln vid 33,9° LEFT (VÄNSTER).
• Justera och fäst geringsvinkeln vid 31,6° RIGHT
(HÖGER).
• Lägg kronlisten med dess breda baksida (dold)
ner mot geringsskivan med TAKKANTEN mot
anhållet på sågen.
• Den färdiga biten som ska användas är alltid på
VÄNSTER sida om klingan efter det att sågningen
är avslutad.
Vid högerställd vinkelsågning
(a) (b) (c) (d)
12
1. På insida av hörn 2. På utsida av hörn
Tabell (A)
– Listpo-
sition i
guren
Vinkel för
vinkelsågning
Geringsvinkel
52/38°-typ
45°-typ
52/38°-typ
45°-typ
För
insida
av hörn
(a) Höger
33,9°
Höger
30°
Höger
31,6°
Höger
35,3°
(b) Vänster
31,6°
Vänster
35,3°
För
utsidan
av hörn
(c)
(d) Höger
31,6°
Höger
35,3°
Tabell (B)
– Listposition i
guren
Listkant mot
anhåll
Färdigt
stycke
För insida av
hörn
(a)
Väggkontaktyta
bör ligga mot
anhållet.
Det färdiga
arbetsstycket
hamnar på
höger sida om
klingan.
(b) Takkontaktyta
bör ligga mot
anhållet.För utsidan
av hörn
(c) Det färdiga
arbetsstycket
hamnar på
vänster sida
om klingan.
(d)
Väggkontaktyta
bör ligga mot
anhållet.
Exempel:
Vid sågning av kronlist med 52/38° för position (a) i
gurenovan:
• luta och fäst vinkeln vid 33,9° HÖGER.
• Justera och fäst geringsvinkeln vid 31,6° RIGHT
(HÖGER).
• Lägg kronlisten med dess breda baksida (dold)
ner mot geringsskivan med VÄGGKONTAKTYTA
mot anhållet på sågen.
• Den färdiga biten som ska användas är alltid på
HÖGER sida om klingan efter det att sågningen är
avslutad.
