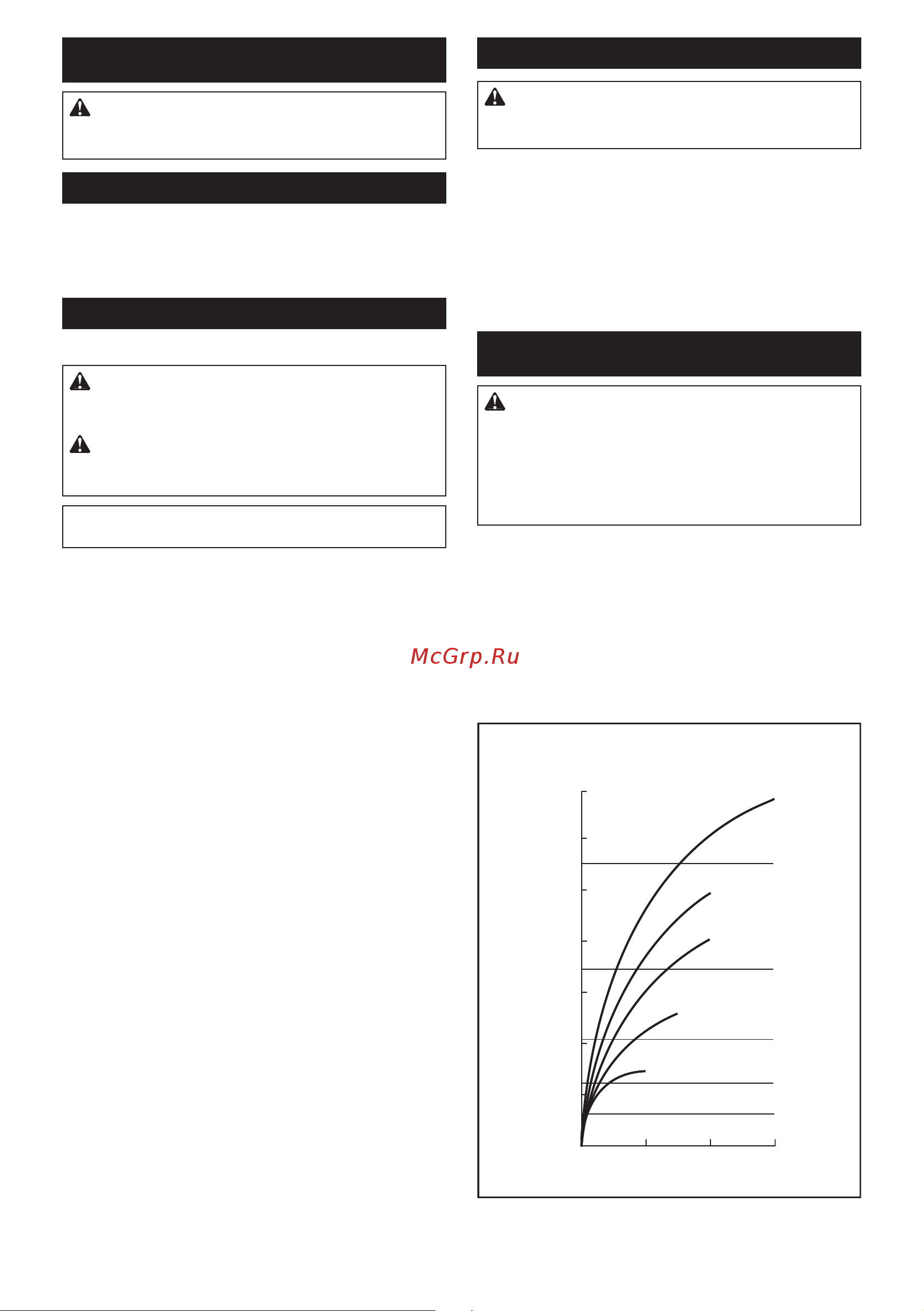

12 SVENSKA
MONTERING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan du
underhåller maskinen.
Välja rätt krafthylsa
Använd alltid en krafthylsa av rätt storlek för bultar och
muttrar. En krafthylsa av fel storlek leder till ett felaktigt
och ojämnt åtdragningsmoment och/eller skador på
bulten eller muttern.
Montera eller ta bort en krafthylsa
Valfria tillbehör
FÖRSIKTIGT: Se till att krafthylsan och
monteringsdelen är oskadade innan du monterar
krafthylsan.
FÖRSIKTIGT: Efter att momenthylsan satts
i kontrollerar du att den sitter ordentlig fast. Om
det åker ut ska du inte använda det.
OBS: Momenthylsans montering skiljer sig åt bero-
ende på maskinens fyrkantiga drivtapp.
Verktyg med ringfjäder
För krafthylsa utan O-ring och låssprint
► Fig.6: 1. Krafthylsa 2. Verktygsfäste 3. Ringfjäder
Tryck fast momenthylsan på den fyrkantiga drivtappen
tills den låser fast.
Demontera momenthylsan genom att helt enkelt dra
av den.
För krafthylsa med O-ring och låssprint
► Fig.7: 1. Krafthylsa 2. O-ring 3. Låssprint
Rulla bort O-ringen från spåret i krafthylsan och ta bort
låssprinten från hylsan. Passa in krafthylsan på verk-
tygsfästet så att hålet i krafthylsan är i linje med hålet i
verktygsfästet.
För in låssprinten genom hålet i krafthylsan och
hålet i vektygsfästet. Rulla sedan tillbaka O-ringen
till sitt ursprungsläge i krafthylsans spår för att fästa
låssprinten.
Följ monteringsproceduren i omvänd ordning för att ta
bort krafthylsan.
Verktyg med spärrstift
► Fig.8: 1. Krafthylsa 2. Hål 3. Verktygsfäste
4. Spärrstift
Rikta in hålet på sidan av momenthylsan med spärr-
sprinten på den fyrkantiga drivtappen och tryck på
momenthylsan på drivtappen tills den låses på plats.
Knacka lätt på den om det behövs.
Demontera momenthylsan genom att helt enkelt dra av
den. Om det är svårt att avlägsna den, tryck ner spärr-
stiftet samtidigt som du drar i momenthylsan.
Monteringskrok
FÖRSIKTIGT: När kroken monteras skall all-
tid skruven dras åt ordentligt. Om inte kan kroken
lossa från maskinen och leda till personskada.
► Fig.9: 1. Spår 2. Krok 3. Skruv
Haken kan användas när du vill hänga upp verktyget
temporärt. Den kan monteras på båda sidorna av verk-
tyget. Montera haken genom att föra in den i ett spår i
verktygshöljet på endera sida och dra fast den med två
skruvar. Ta bort haken genom att lossa skruven och föra
ut haken.
ANVÄNDNING
FÖRSIKTIGT: Skjut alltid in batterikassetten
ordentligt tills den låses på plats. Om du kan se
den röda indikatorn på knappens ovansida är den inte
låst ordentligt. Skjut in den helt tills den röda indika-
torn inte syns längre. I annat fall kan batterikassetten
plötsligt lossna från maskinen och skada dig eller
någon annan.
► Fig.10
Håll verktyget i ett fast grepp och placera krafthylsan
över bulten eller muttern. Sätt igång verktyget och dra
åt under den föreskrivna åtdragningstiden.
Korrekt åtdragningsmoment för det som ska fästas kan
variera beroende på bultens typ eller storlek, arbetss-
tyckets material o.s.v. Sambandet mellan åtdragnings-
momentet och åtdragningstiden visas i gurerna.
Korrekt åtdragningsmoment för standardbult
N•m
(kgf•cm)
2
1
2
13
0
100
(1020)
120
(1224)
80
(816)
60
(612)
40
(408)
20
(204)
M12
M14
M10
M12
M14
M10
M8
M8
140
(1430)
M16
M16
1. Åtdragningstid (sekunder) 2. Åtdragningsmoment
