Белмаш WL-350/1000VS S080A [6/20] Основные элементы

22, рис. 2



гайка специальная с фланцем



болт с шестигранной головкой



гайка



шайба плоская

- Ключ шестигранный 2

- Упаковка 1

- Руководство по эксплуатации 1

В таблице 2 представлена общая информация. Данная комплектация актуальна на момент

издания руководства по эксплуатации. Компания АО «БЕЛМАШ» оставляет за собой право на

изменение конструкции и комплектации оборудования без уведомления потребителя. Если вы

не можете найти деталь из таблицы 2, проверьте, возможно она уже установлена на изделие.

1.3 Основные элементы

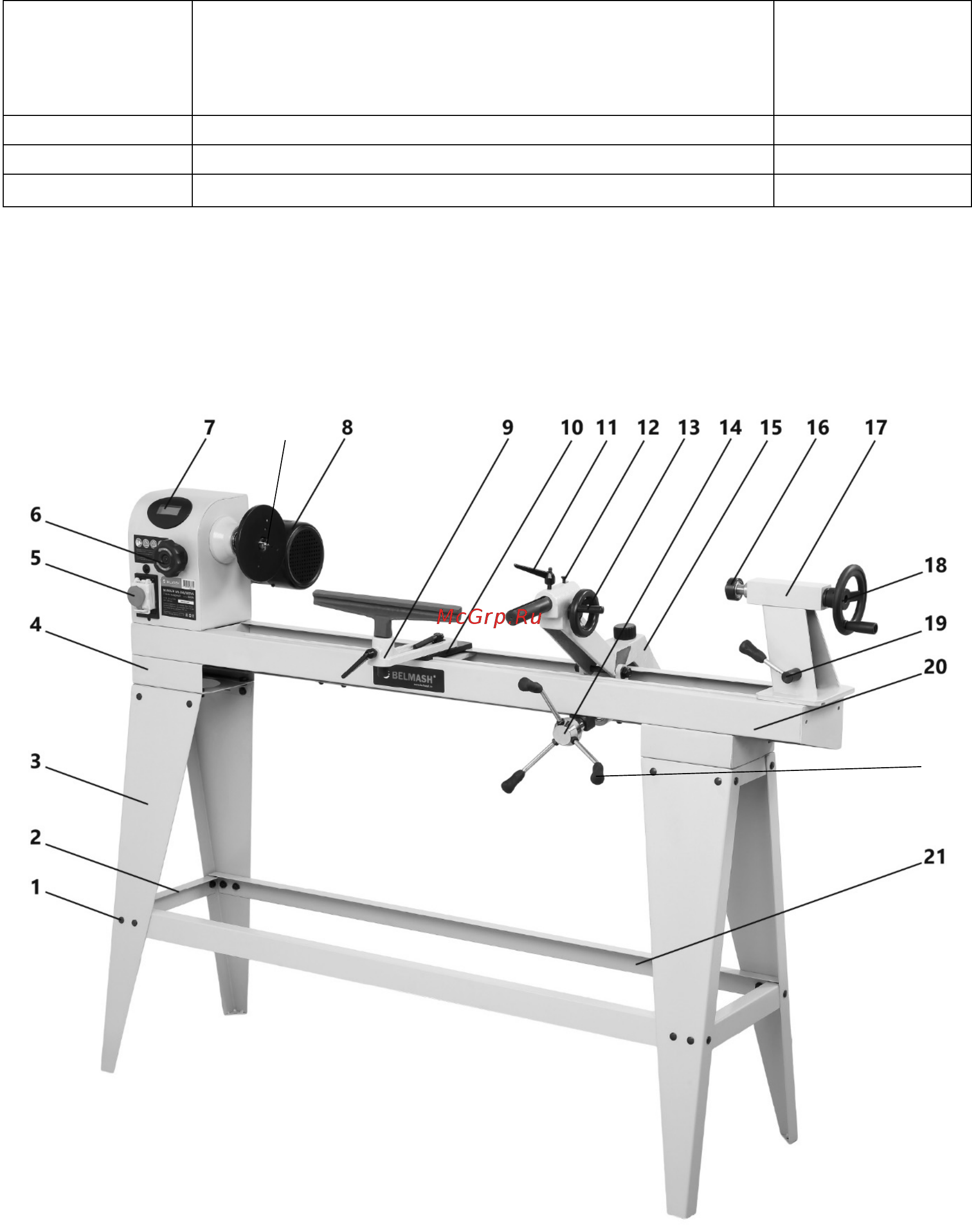

Рисунок 1.

1 – болт специальный, 2 – перекладина короткая, 3 – опора вертикальная, 4 – пластина опорная, 5 – выключатель,

6 – рукоятка переключения скоростей, 7– табло скорости шпинделя, 8 – электродвигатель, 9 – основание подручника,

10 – фиксирующая пластина подручника, 11 – фиксатор пиноли копировального устройства, 12 – винт фиксирующий,

13 – маховик копировального устройства, 14 – штурвал перемещения копировального устройства, 14а – рукоятки

штурвала, 15 – устройство копировальное, 16 – вращающийся центр задней бабки, 17 – бабка задняя, 18 – маховик

задней бабки

, 19 – рукоятка фиксации положения задней бабки, 20 – основание станка, 21 – перекладина длинная,

37 – 4-х поводковый патрон

14а
