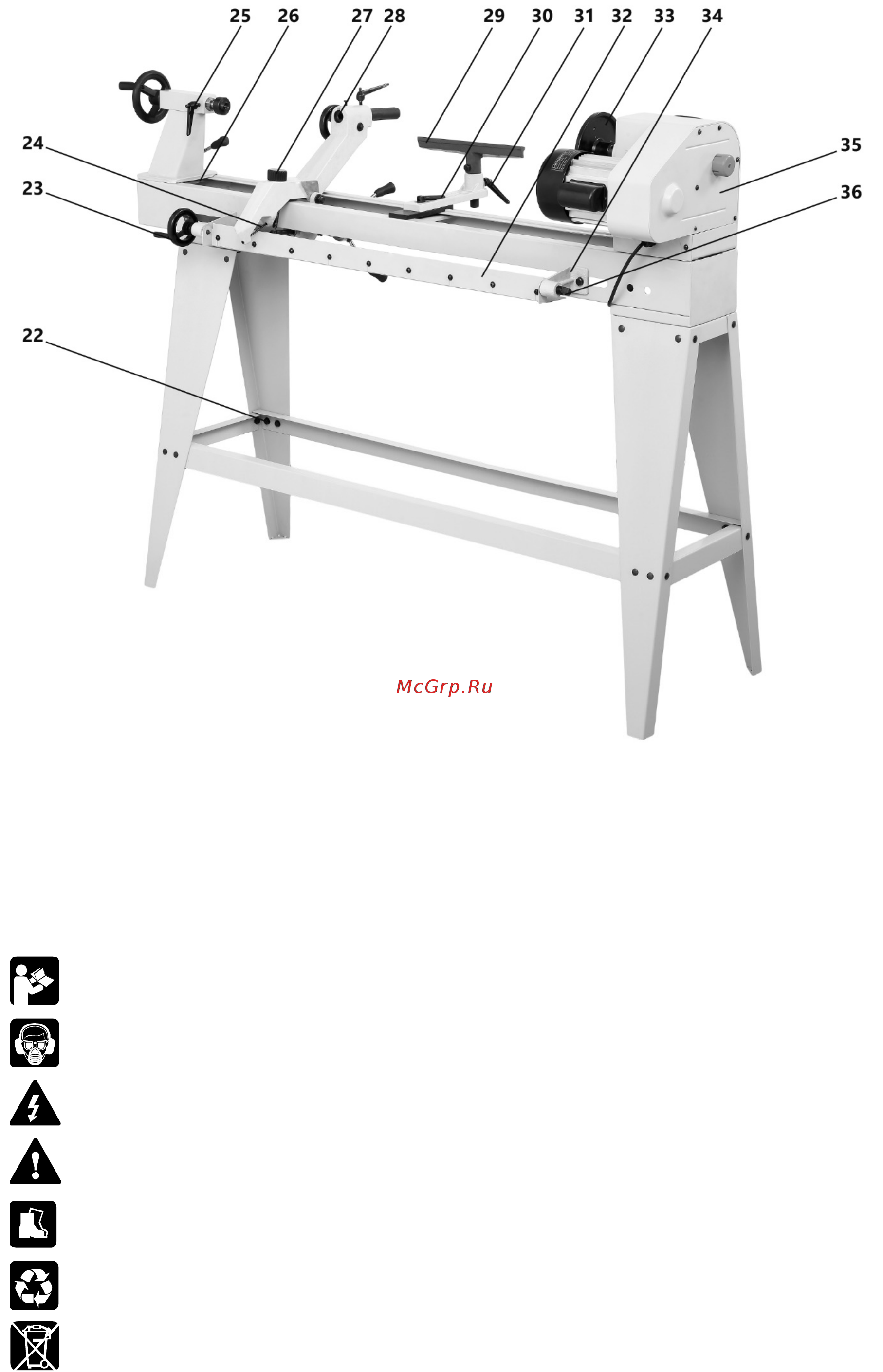

Рисунок 2.

22 – гайка специальная с фланцем, 23 – маховик зажимного центра копировального устройства,

24 – щуп копировального устройства, 25 – рукоятка фиксации положения пиноли задней бабки,

26 – фиксирующая пластина задней бабки, 27 – регулировочный винт пружины копировального устройства,

28 – установочное отверстие для резца копировального, 29 – подручник, 30 – рукоятка фиксации положения

подручника, 31 – фиксатор высоты подручника, 32 – планка соединительная, 33 – планшайба, 34 – кронштейн

копировального устройства, 35 – передняя бабка

, 36 – зажимной центр копировального устройства

1.4 Графические символы

Внимательно прочтите инструкцию по эксплуатации перед использованием станка.

При работе на станке пользуйтесь средствами защиты органов слуха, зрения, дыхания.

Опасность поражения электрическим током.

Опасность получения травмы или повреждения узлов станка в случае несоблюдения

указаний техники безопасности.

Используйте специальную обувь.

Станок и его упаковка подлежат вторичной переработке (рециклированию).

Для предотвращения негативного воздействия на окружающую среду, при

прекращении использования станка (истечении срока службы) и непригодности
