FS 55, FS 55 C, FS 55 R, FS 55 RC
pyccкий
14
3 STIHL AutoCut 25-2
4 STIHL AutoCut C 26-2
5 STIHL TrimCut 31-2
6 STIHL DuroCut 20-2
7 STIHL PolyCut 20-3
Металлические режущие
инструменты
8 Режущий диск для травы 230-2
(Ø 230 мм)
9 Режущий диск для травы 230-4
(Ø 230 мм)
10 Режущий диск для травы 230-8
(Ø 230 мм)
ПРЕДУПРЕЖДЕНИЕ
Режущие диски для травы,
выполненные не из металла, а из
других материалов, не допускаются.
Защита
11 Защита для косильных головок
12 Защита для металлического
режущего инструмента
Рукоятки
13 Круговая рукоятка
14 Круговая рукоятка с
15 Хомутик (ограничитель шага)
16 Двуручная рукоятка
Подвесные ремни
17 Возможно использование
одноплечего ремня
18 Необходимо использование
одноплечего ремня
19 Возможно использование
двуплечного ремня

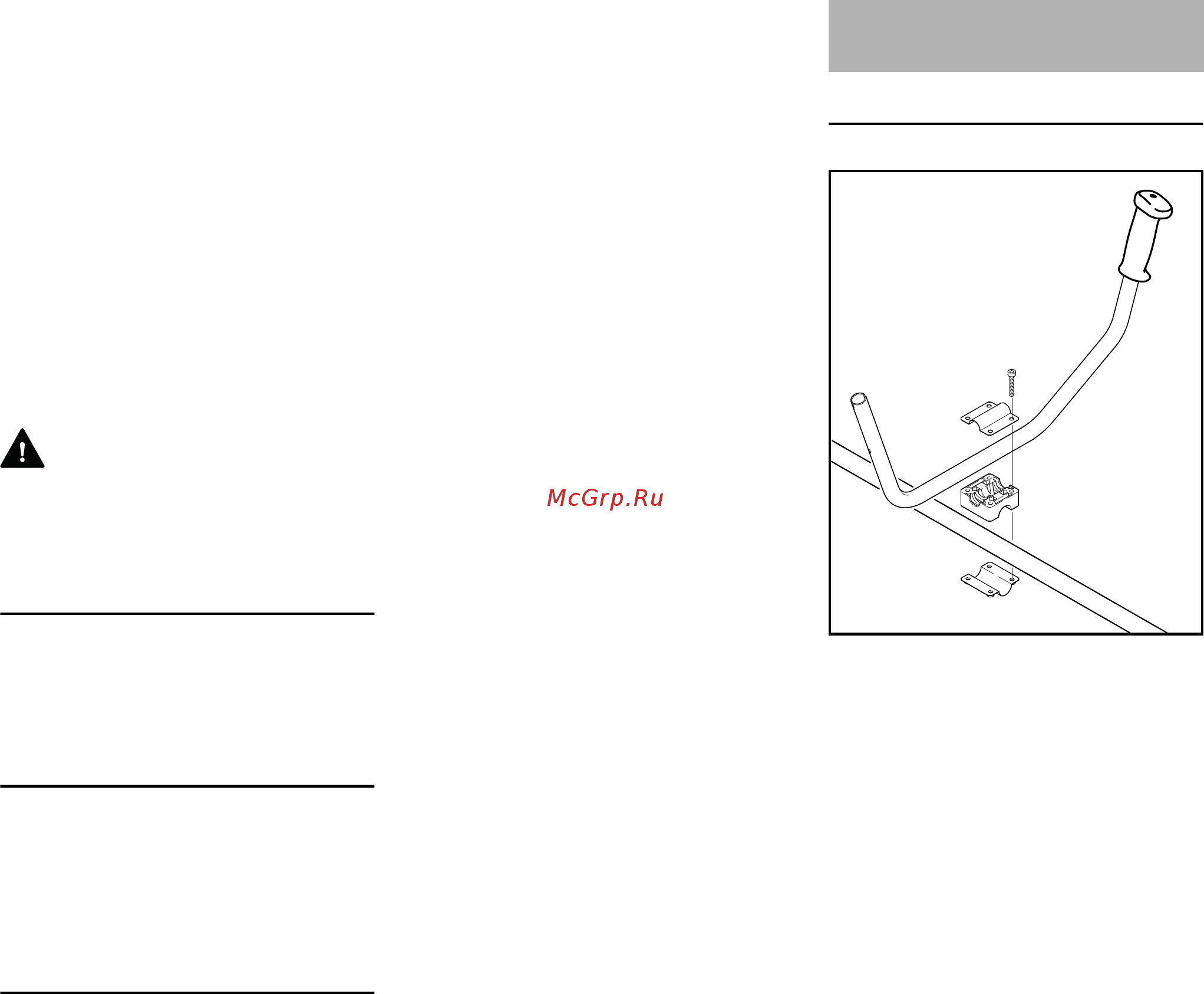

Монтаж трубчатой рукоятки
N Зажимную скобу (1) и подпорку
рукоятки (2) установить на
шток (3)
N Трубчатую рукоятку (4) уложить в
подпорку рукоятки – при этом
резиновая рукоятка (5) должна
находиться слева (направление
если смотреть от мотора к
трубчатой рукоятке)
N Зажимную скобу (6) уложить на
подпорку рукоятки
N Болты (7) продеть через
отверстия комплектующих и
завинтить в зажимную скобу (6)
до упора
Монтаж двухручной
рукоятки
1
3
2
5
7
6
4
233BA025 KN
