Stihl FS 55 С-Е [18/48] Монтаж круговой рукоятки
![Stihl FS 55 С-Е [18/48] Монтаж круговой рукоятки](/views2/1630417/page18/bg12.png)
FS 55, FS 55 C, FS 55 R, FS 55 RC
pyccкий
16

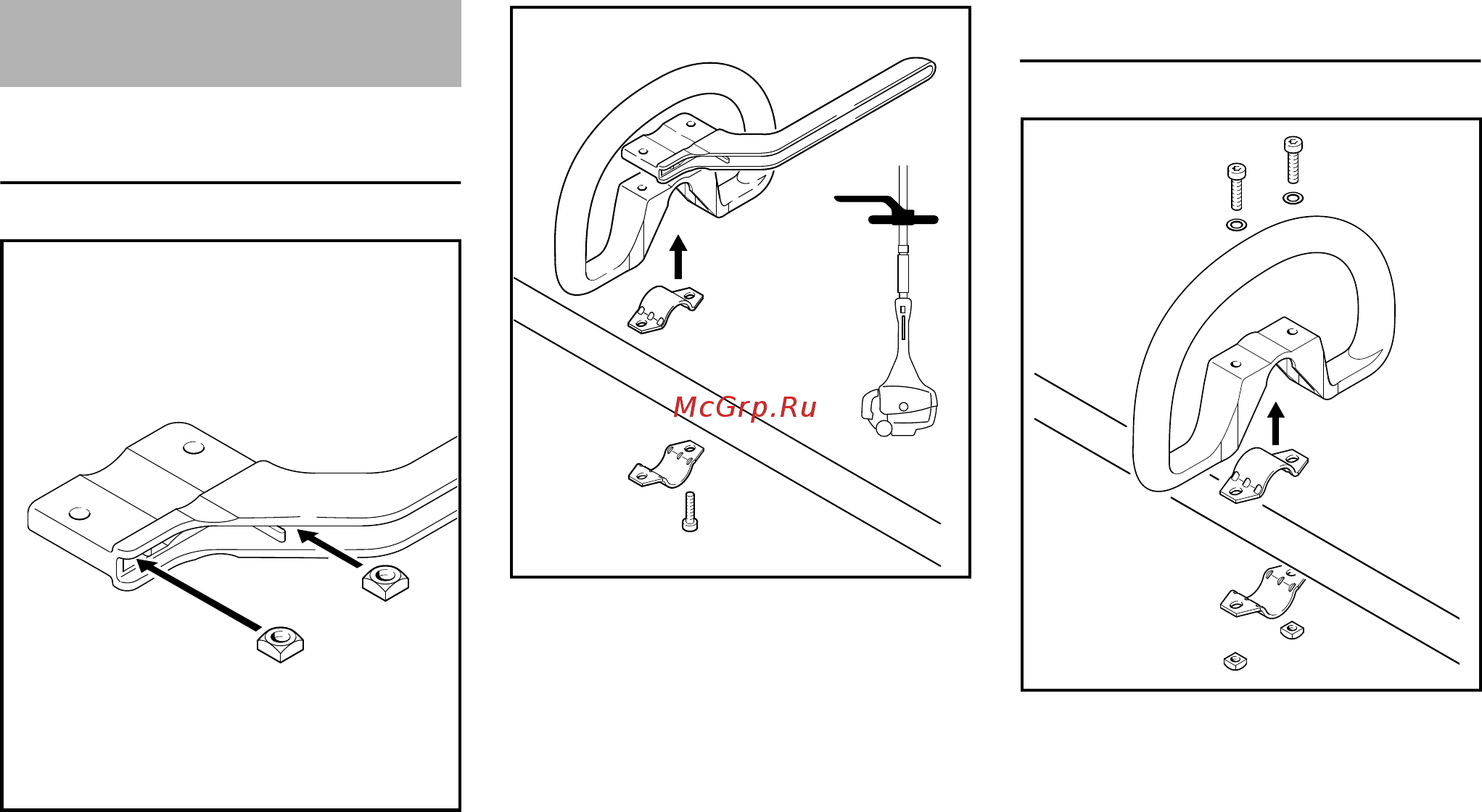

Монтировать круговую рукоятку с
хомутиком
N Четырёхгранные гайки (1) ввести
в хомутик (2) – совместить
отверстия
N хомутик (3) вложить в круговую
рукоятку (4) и вместе одеть на
шток (5)
N установить хомутик (6)
N Установить хомутик (2) –
соблюдать положение!
N Отверстия привести к кожуху
N Болты (7) вставить в отверстия –
и завинтить в хомутик до
прилегания
N Далее как в разделе "Крепление
круговой рукоятки"
Круговую рукоятку смонтировать без
хомутика
N хомутик (3) вложить в круговую
рукоятку (4) и вместе одеть на
шток (5)
N установить хомутик (6)
N Отверстия привести к кожуху
N Шайбу (8) насадить на болт (7) и
его снова вставить в отверстие,
сверху навинтить
четырехгранную гайку (1) – до
прилегания
N Далее как в разделе "Крепление
круговой рукоятки"
Монтаж круговой рукоятки
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
7
8
5
4
1
6
1
3
8
7
002BA614 KN
