128 | Български
1 609 92A 3PW | (27.4.17) Bosch Power Tools
Без да променяте височината, завъртете уреда на 180°.
Насочете го към стената А така, че вертикалната лазер-
на линия да преминава през маркираната преди това
точка I. Изчакайте измервателният уред да се нивелира
и маркирайте пресечната точка на лазерните лъчи на
стената А (точка III).
–Разликата d на двете отбелязани точки I и III на стената
А дава абсолютното отклонение във височината на из-
мервателния уред по продължение на напречната ос.
На измервателна дължина от 2 x 5 m = 10 m максимално
допустимото отклонение възлиза на:
10 m x ±0,2 mm/m= ±2 mm.
Следователно е допустимо разликата d между точкит I и
III да е най-много 2 mm.
Проверка на точността на нивелиране на вертикалните
линии

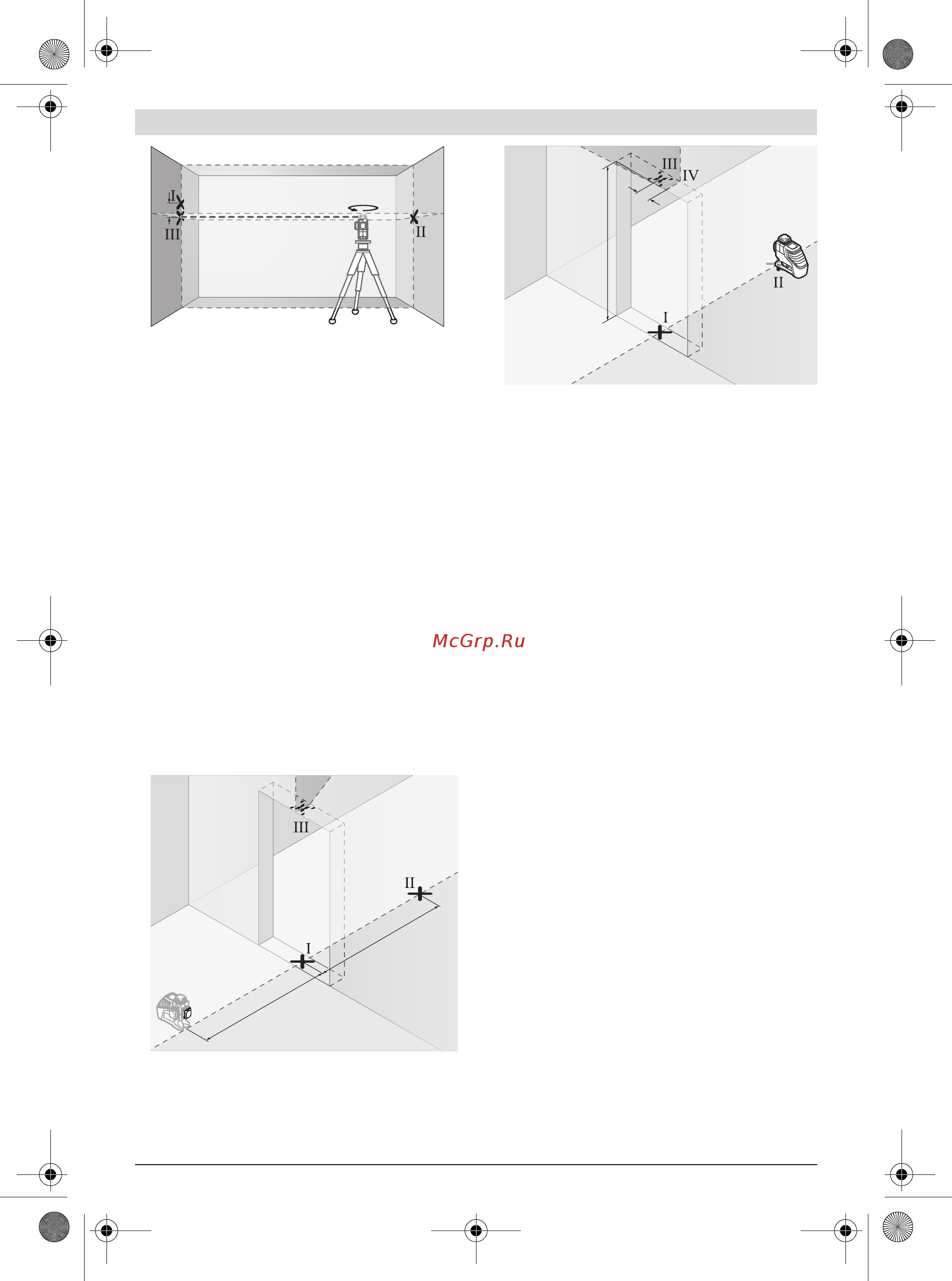

За проверката се нуждаете от отвор на врата, при която
ърху твърда основа) има най-малко по 2,5 m свободна
площ от двете страни.
Поставете измервателния уред на 2,5 m пред отвора за
врата върху твърда равна повърхност (не върху статив).
Включете измервателния уред в режим с автоматично
нивелиране. Изберете режим на работа, при който се
генерира една вертикална лазерна равнина фронтално
пред измервателния уред.
Маркирайте средата на вертикалната лазерна линия на
пода на отвора на вратата (точка I), на разстояние 5 m
от другата страна на отвора на вратата (точка II), както
и на горния ръб на отвора на вратата (точка III).
Завъртете измервателния уред на 180° и го поставете
от другата страна на отвора за врата непосредствено
зад точка II. Изчакайте измервателният уред да се ни-
велира и насочете вертикалната лазерна линия така, че
средата й да минава през точките I и
II.
Отбележете средата на лазерната линия на горния ръб
на отвора за врата като точка IV.
–Разликата d на двете маркирани точки III и IV дава аб-
солютното отклонение на измервателния уред от верти-
калата.
Измерете височината на отвора на вратата.
Повторете процедурата за измерване за втората верти-
кална лазерна равнина. За целта изберете режим на рабо-
та, при който се генерира една вертикална лазерна равни-
на странично на измервателния уред, като преди
започване на измерването завъртете уреда на 90°.
Максимално допустимото отклонение се изчислява по
формулата:
двойната височина на отвора за врата x 0,2 mm/m
Пример: при височина на отвора за врата от 2 m макси-
малното отклонение трябва да е в рамките на
2 x 2 m x ±0,2 mm/m = ±0,8 mm. Следователно точките
III и IV при всяко от двете измервания трябва да са отда-
лечени една от друга най-много 0,8 mm.
Указания за работа
Маркирайте винаги точно средата на лазерната ли-
ния. Широчината на лазерната линия се променя с раз-
стоянието.
Работа с лазерната мерителна плочка
Лазерната мерителна плоча 18 подобрява видимостта на
лазерния лъч при неблагоприятни работни условия и по-
големи разстояния.
Отразяващата половина на лазерната мерителна плоча 18
подобрява видимостта на лазерната линия, а през про-
зрачната половина лазерната линия може да се види и от
обратната страна на лазерната мерителна плоча.
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
