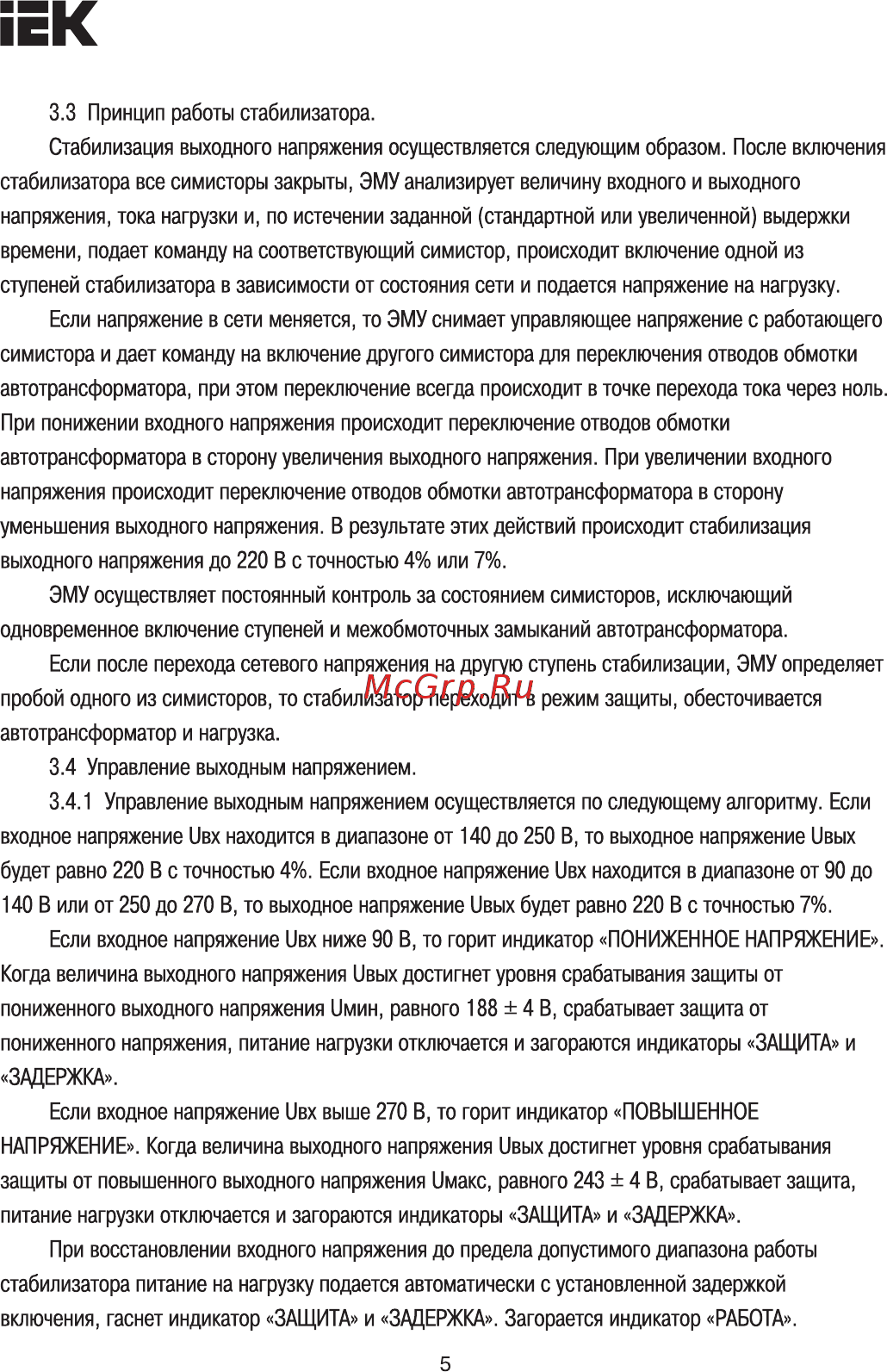

EK 3 3 Принцип работы стабилизатора Стабилизация выходного напряжения осуществляется следующим образом После включения стабилизатора все симисторы закрыты ЭМУ анализирует величину входного и выходного напряжения тока нагрузки и по истечении заданной стандартной или увеличенной выдержки времени подает команду на соответствующий симистор происходит включение одной из ступеней стабилизатора в зависимости от состояния сети и подается напряжение на нагрузку Если напряжение в сети меняется то ЭМУ снимает управляющее напряжение с работающего симистора и дает команду на включение другого симистора для переключения отводов обмотки автотрансформатора при этом переключение всегда происходит в точке перехода тока через ноль При понижении входного напряжения происходит переключение отводов обмотки автотрансформатора в сторону увеличения выходного напряжения При увеличении входного напряжения происходит переключение отводов обмотки автотрансформатора в сторону уменьшения выходного напряжения В результате этих действий происходит стабилизация выходного напряжения до 220 В с точностью 4 или 7 ЭМУ осуществляет постоянный контроль за состоянием симисторов исключающий одновременное включение ступеней и межобмоточных замыканий автотрансформатора Если после перехода сетевого напряжения на другую ступень стабилизации ЭМУ определяет пробой одного из симисторов то стабилизатор переходит в режим защиты обесточивается автотрансформатор и нагрузка 3 4 Управление выходным напряжением 3 4 1 Управление выходным напряжением осуществляется по следующему алгоритму Если входное напряжение UBX находится в диапазоне от 140 до 250 В то выходное напряжение ивых будет равно 220 В с точностью 4 Если входное напряжение UBX находится в диапазоне от 90 до 140 В или от 250 до 270 В то выходное напряжение ивых будет равно 220 В с точностью 7 Если входное напряжение UBX ниже 90 В то горит индикатор ПОНИЖЕННОЕ НАПРЯЖЕНИЕ Когда величина выходного напряжения ивых достигнет уровня срабатывания защиты от пониженного выходного напряжения имин равного 188 4 В срабатывает защита от пониженного напряжения питание нагрузки отключается и загораются индикаторы ЗАЩИТА и ЗАДЕРЖКА Если входное напряжение UBX выше 270 В то горит индикатор ПОВЫШЕННОЕ НАПРЯЖЕНИЕ Когда величина выходного напряжения ивых достигнет уровня срабатывания защиты от повышенного выходного напряжения имакс равного 243 4 В срабатывает защита питание нагрузки отключается и загораются индикаторы ЗАЩИТА и ЗАДЕРЖКА При восстановлении входного напряжения до предела допустимого диапазона работы стабилизатора питание на нагрузку подается автоматически с установленной задержкой включения гаснет индикатор ЗАЩИТА и ЗАДЕРЖКА Загорается индикатор РАБОТА 5
