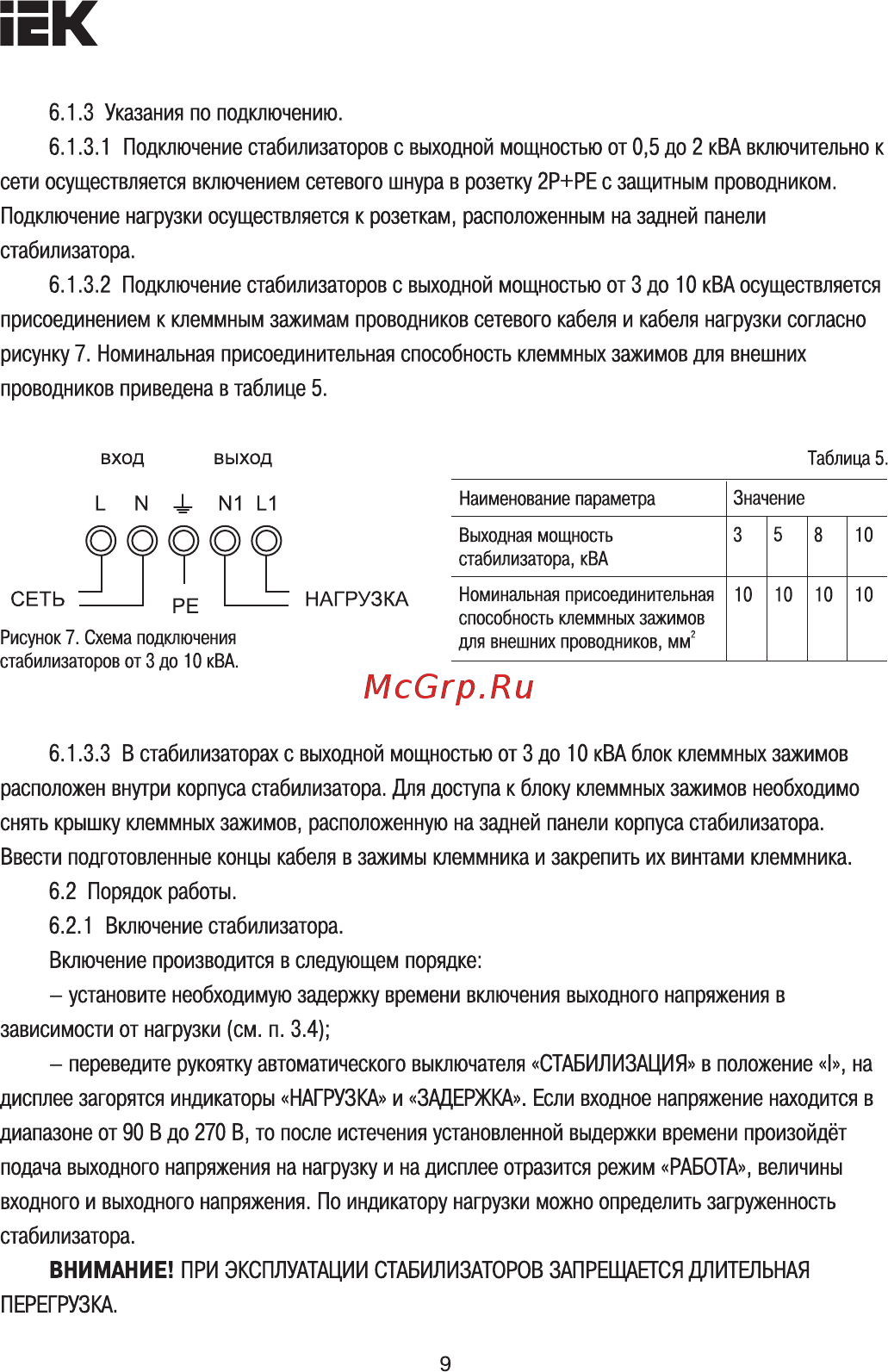

ЕК 6 1 3 Указания по подключению 6 1 3 1 Подключение стабилизаторов с выходной мощностью от 0 5 до 2 кВА включительно к сети осуществляется включением сетевого шнура в розетку 2Р РЕ с защитным проводником Подключение нагрузки осуществляется к розеткам расположенным на задней панели стабилизатора 6 1 3 2 Подключение стабилизаторов с выходной мощностью от 3 до 10 кВА осуществляется присоединением к клеммным зажимам проводников сетевого кабеля и кабеля нагрузки согласно рисунку 7 Номинальная присоединительная способность клеммных зажимов для внешних проводников приведена в таблице 5 вход выход Таблица 5 L N 1 N1 L1 Наименование параметра ООООО 1111 СЕТЬ I рЕ Рисунок 7 Схема подключения стабилизаторов от 3 до 10 кВА Выходная мощность стабилизатора кВА НАГРУЗКА Номинальная присоединительная способность клеммных зажимов для внешних проводников мм Значение 3 5 8 10 10 10 10 10 6 1 3 3 В стабилизаторах с выходной мощностью от 3 до 10 кВА блок клеммных зажимов расположен внутри корпуса стабилизатора Для доступа к блоку клеммных зажимов необходимо снять крышку клеммных зажимов расположенную на задней панели корпуса стабилизатора Ввести подготовленные концы кабеля в зажимы клеммника и закрепить их винтами клеммника 6 2 Порядок работы 6 2 1 Включение стабилизатора Включение производится в следующем порядке установите необходимую задержку времени включения выходного напряжения в зависимости от нагрузки см п 3 4 переведите рукоятку автоматического выключателя СТАБИЛИЗАЦИЯ в положение I на дисплее загорятся индикаторы НАГРУЗКА и ЗАДЕРЖКА Если входное напряжение находится в диапазоне от 90 В до 270 В то после истечения установленной выдержки времени произойдёт подача выходного напряжения на нагрузку и на дисплее отразится режим РАБОТА величины входного и выходного напряжения По индикатору нагрузки можно определить загруженность стабилизатора ВНИМАНИЕ ПРИ ЭКСПЛУАТАЦИИ СТАБИЛИЗАТОРОВ ЗАПРЕЩАЕТСЯ ДЛИТЕЛЬНАЯ ПЕРЕГРУЗКА 9
