DEUTSCH de
9
Hinweise für TS 36 LTX BL 254:
Empfohlene Kapazität 4,0 Ah und größer.
(Kleinster zu empfehlende Akkupack (als
Zubehör erhältlich):
LiHD, 36 V, 5,2 Ah)
Unfallgefahr!
Die Säge darf nur von einer Person zugleich
bedient werden. Weitere Personen dürfen
sich nur zum Zuführen oder Abnehmen der
Werkstücke entfernt von der Säge aufhalten.
Kontrollieren Sie vor der Arbeit auf einwand-
freien Zustand:
–Akkupack
–Ein-/Aus-Schalter;
– Spaltkeil;
– Spanhaube;
– Zuführhilfen (Schiebestock, Schiebeholz
und Griff).
Verwenden Sie persönliche Schutzausrüs-
tung:
– Staubschutzmaske;
–Gehörschutz;
– Schutzbrille.
Nehmen Sie beim Sägen die richtige Arbeits-
position ein:
– vorn an der Bedienerseite;
–frontal zur Säge;
– links neben der Sägeblattflucht;
– bei Zwei-Personen-Betrieb muss die
zweite Person ausreichenden Abstand
zur Säge haben.
Benutzen Sie bei der Arbeit je nach Erforder-
nis:
– Geeignete Werkstückauflagen – wenn
Werkstücke nach dem Durchtrennen vom
Tisch fallen würden;
– Späneabsaugvorrichtung.
Vermeiden Sie typische Bedienungsfehler:
– Bremsen Sie das Sägeblatt nicht durch
seitlichen Druck ab. Es besteht Rück-
schlaggefahr.
–Drücken Sie das Werkstück beim Sägen
stets auf den Tisch und verkanten Sie es
nicht. Es besteht Rückschlaggefahr.
– Sägen Sie niemals mehrere Werkstücke
gleichzeitig – auch keine Bündel, die aus
mehreren Einzelstücken bestehen. Es be-
steht Unfallgefahr, wenn einzelne Stücke
unkontrolliert vom Sägeblatt erfasst wer-
den.
Einzugsgefahr!
Niemals Werkstücke schneiden, an denen
sich Seile, Schnüre, Bänder, Kabel oder
Drähte befinden oder die solche Materialien
enthalten.
8.1 Spänesack / Späneabsauganlage /
Allessauger anschließen
Gefahr!
Einige Holzstaubarten (z.B. von Buchen-,
Eichen- und Eschenholz) können beim
Einatmen Krebs verursachen.
Arbeiten Sie in geschlossenen Räumen nur
mit montiertem Spänesack oder einer geeig-
neten Späneabsauganlage.
Verwenden Sie zusätzlich eine Staubschutz-
maske, da nicht aller Sägestaub aufgefangen
beziehungsweise abgesaugt wird.
Ein Betrieb ohne Spänesack oder einer ge-
eigneten Späneabsauganlag ist nur im Freien
möglich.
Wenn Sie das Gerät mit dem mitgelieferten
Spänesack in Betrieb nehmen:
Stecken Sie den Abscheide-Zyklon (28) mit
angebrachtem Spänesack (27) auf den
Absaugstutzen (29).
Leeren Sie den Spänesack (27) regelmäßig.
Tragen Sie beim Entleeren eine
Staubschutzmaske.
Wenn Sie das Gerät an eine
Späneabsauganlage anschließen:
Die Absauganlage muss folgende Forderungen
erfüllen:
Passend zum Durchmesser des
Absaugstutzens (Spänekasten 35/44 mm);
Luftmenge 460 m
3
/h;
Unterdruck am Absaugstutzen der Säge 530
Pa;
Luftgeschwindigkeit am Absaugstutzen der
Säge 20 m/s.
Die Absaugstutzen zur Späneabsaugung
befinden sich am Sägeblatt-Schutzkasten.
Beachten Sie auch die Bedienungsanleitung der
Späneabsauganlage!

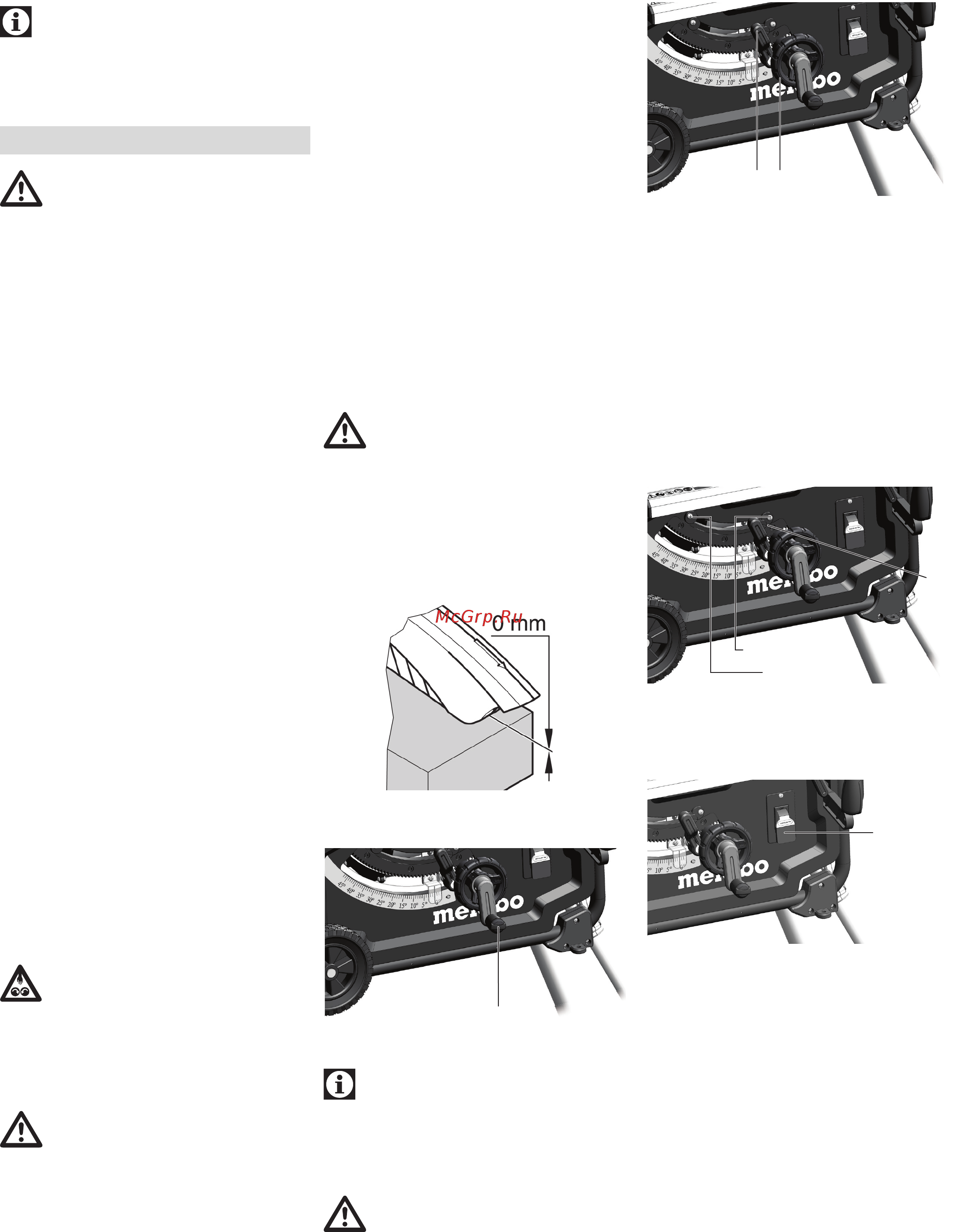

8.2 Schnitthöhe einstellen
Gefahr!
Körperteile oder Gegenstände, die sich im
Verstellbereich befinden, können vom
laufenden Sägeblatt erfasst werden!
Verstellen Sie die Schnitthöhe nur, wenn das
Sägeblatt stillsteht!
Die Schnitthöhe des Sägeblattes muss an die
Höhe des Werkstückes angepasst werden: Die
Spanhaube muss mit ihrer unteren Vorderkante
auf dem Werkstück aufliegen.
Schnitthöhe durch Drehen der Handkurbel (16)
einstellen.
Hinweis:
Um ein eventuelles Spiel bei der
Schnitthöhenverstellung auszugleichen,
fahren Sie das Sägeblatt immer von unten in
die gewünschte Position.
8.3 Sägeblattneigung einstellen
Gefahr!
Körperteile, Gegenstände oder Geräteteile,
die sich im Verstellbereich befinden, können
vom laufenden Sägeblatt erfasst werden!
Verstellen Sie die Sägeblattneigung nur,
wenn das Sägeblatt stillsteht!
Die Neigung des Sägeblattes kann zwischen -
1,5° und 46,5° eingestellt werden.
1. Klemmhebel (18) lösen.
2. Gewünschte Sägeblattneigung durch Drehen
am Handrad (17) einstellen.
3. Eingestellten Neigungswinkel durch
Festsetzen des Klemmhebels (18) arretieren
(Im Uhrzeigersinn drehen).
Einstellung für Hinterschnitte
Die Neigungsverstellung besitzt bei 0° und bei
45° einen Anschlag. Für spezielle
Gehrungsschnitte (Hinterschnitt) kann der
Neigungswinkel in beiden Richtungen um 1,5°
erhöht werden.
Neigungsbegrenzungsstop (19) herausziehen
und über die rechte Exzenterscheibe setzen =
Neigungswinkel des Sägeblatts zwischen –1,5°
und 45° verstellbar.
Neigungsbegrenzungsstop (19) herausziehen
und über die linke Exzenterscheibe setzen =
Neigungswinkel des Sägeblatts zwischen 0°
und 46,5° verstellbar.
Ein-/Aus-Schalter
Einschalten = Schalter (15) nach oben ziehen.
Ausschalten = Schalter (15) nach unten
drücken.
8.4 Parallelanschlag einstellen
Die Montage erfolgt am Führungsprofil auf der
Vorderseite der Säge.
– Parallelanschlag (8) rechts vom Sägeblatt
positionieren.
Die Markierung in der Lupe zeigt den
eingestellten Abstand des Parallelanschlags
zum Sägeblatt auf der Skala an.
– Klemmhebel (10) des Parallelanschlags lösen
und Parallelanschlag verschieben, bis die
Markierung in der Lupe den gewünschten
Abstand zum Sägeblatt anzeigt.
– Feineinstellung: Durch Drehen der
Rändelmutter (11) (am vorderen
Klemmelement, rechts) kann die Schnittbreite
präzise eingestellt werden.
8. Bedienung
16
18 17
19
-1,5° ... 45°
0° ... 46°
15
