FRANÇAIS fr
29

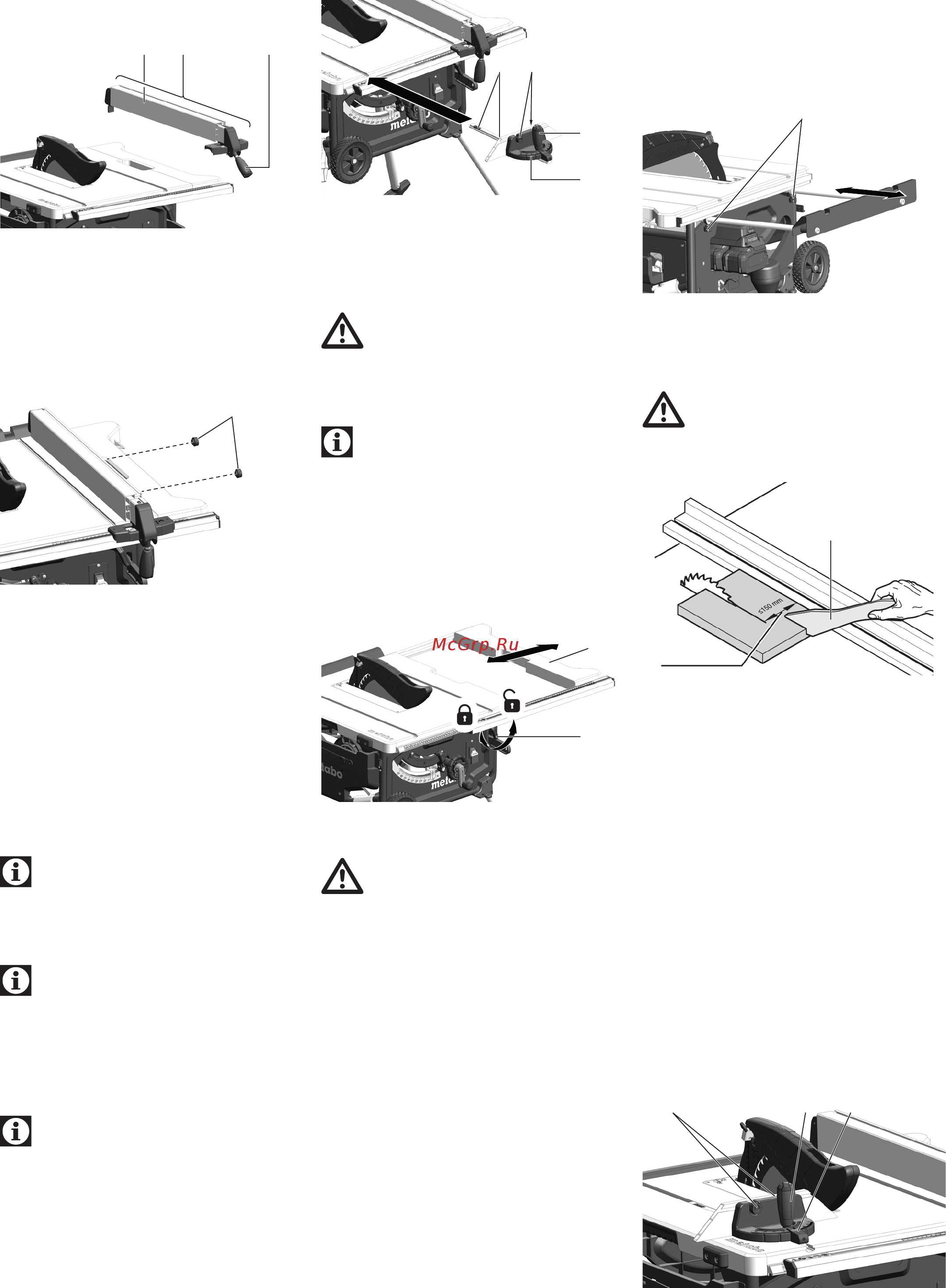

Pour bloquer le guide latéral, pousser le
levier de serrage (10) vers le bas.
– En cas de sciage avec le guide latéral, le profilé
de butée (43) doit être parallèle à la lame de
scie et bloqué en position à l'aide du levier de
serrage (10). Pour ce faire, pousser le levier de
serrage vers (10)le bas.
– Écrous moletés (44) pour la fixation du profilé
de butée. Après avoir desserré les deux écrous
moletés (44), le profilé de butée peut être retiré
et retourné :
Bord de guidage bas :
– pour scier des pièces plates ;
– lorsque la lame de scie est inclinée.
Bord de guidage haut :
– pour scier des pièces hautes ;
8.5 Ajustement de l'indicateur sur le guide
latéral
1. Aligner le guide latéral avec la lame de scie.
2. Desserrer la vis sur l'indicateur du guide
latéral.
3. Faire coïncider l'indicateur sur le guide latéral
et le « O » sur l'échelle graduée.
4. Resserrer la vis sur l'indicateur du guide latéral
Remarque :
Pour éviter que la pièce ne se coince lors du
sciage avec le guide latéral :
déplacer le guide latéral tout à fait vers la droite et
régler ensuite la largeur de coupe souhaitée.
Remarque :
Ajustage du guide latéral (si nécessaire) : afin que
la pièce ne coince pas entre le guide latéral et la
lame de scie, le guide latéral doit être aligné
parallèlement par rapport à la lame de scie /
être réglé au max. de 0,3 mm vers l'arrière. Pour
effectuer l'ajustage, desserrer les 2 vis sur la face
supérieure du guide latéral, puis les resserrer.
Remarque :
Ajustage de la force de blocage du guide latéral
(si nécessaire) : si la pièce de blocage arrière se
bloque avant ou après la pièce de blocage avant,
un réglage peut être effectué à l'aide de l'écrou
(30). Desserrer l'écrou (30) pour que la pièce de
blocage arrière se bloque plus tard. Serrer l'écrou
(30) pour que la pièce de blocage arrière se
bloque plus tôt.
8.6 Réglage du guide transversal
Le guide transversal (7) est inséré par l'avant
dans la rainure de la table de scie.
La butée transversale peut être décalée de 60°
dans les deux sens pour les sciages en angle.
Pour les sciages à 45° et 90°, utiliser les butées
prévues à cet effet.
Pour régler l'angle : desserrer la poignée de
blocage (6) en la tournant dans le sens inverse
des aiguilles d'une montre.
Risque de blessures !
Le levier de serrage doit être serré à fond
pour scier avec la butée transversale.
Le profilé adaptable peut être déplacé ou retiré en
desserrant l'écrou moleté (46).
Remarque :
Si nécessaire, le jeu du guide transversal (7) peut
être réglé par le biais des trois vis sans tête (45) :
(7) desserrer les contre-écrous, serrer les vis
sans tête, resserrer les contre-écrous.
8.7 Réglage de la rallonge latérale de table
La rallonge latérale de table (12) augmente la
surface d'appui, de manière à pouvoir maintenir
en toute sécurité les pièces de grande taille.
Pour régler la rallonge latérale de table (12), le
levier de serrage (9) doit être desserré.
Risque de blessures !
La poignée de blocage doit toujours être
serrée lors du sciage.
Relevé sur l'échelle graduée lors du sciage
avec le guide latéral
L'échelle utilisée pour relever la largeur de coupe
dépend de la façon dont le profilé de butée est
monté sur le guide latéral :
– Bord de guidage haut =
échelle noire sur fond blanc.
– Bord de guidage bas =
échelle blanche sur fond noir.
La rallonge latérale de table n'est pas utilisée
pour les petites largeurs de coupe. La largeur de
coupe est relevée sur l'échelle de droite, au
niveau de l'indicateur du guide latéral :
– Bord de guidage supérieur : largeurs de coupe
de 0 à 35 cm.
– Bord de guidage inférieur : largeurs de coupe
de 0 à 29,5 cm.
Pour scier des pièces de grande taille, il est
nécessaire de sortir la (12) rallonge latérale de
table
1. Placer le guide latéral en position finale sur
l'échelle.
2. Retirer la rallonge latérale de table et régler le
guide latéral à la distance souhaitée. La
largeur de coupe est relevée sur l'échelle de
gauche, au niveau de l'indicateur de l'échelle
graduée.
8.8 Réglage de la rallonge de table
La rallonge de table (1) augmente la surface
d'appui de manière à pouvoir maintenir en toute
sécurité les longues pièces.
1. Pour sortir la rallonge de table, les deux vis
moletées (47) doivent être desserrées.
2. Retirer la rallonge de table et la régler à la
distance souhaitée.
3. Resserrer les deux vis moletées.
8.9 Sciage
Danger !
La pièce de poussée doit être utilisée dès
que l'écart entre la lame de scie et le guide
de délignage est inférieur à 150 mm.
Coupe droite
1. Régler l‘angle d‘inclinaison et le bloquer.
2. Régler la hauteur de coupe. L'avant du capot
de protection doit reposer entièrement sur la
pièce à usiner.
3. Avec la lame de scie inclinée, fixer le guide
latéral à gauche de la lame de scie et le régler.
4. Mettre la scie en marche.
5. Pousser la pièce à usiner de manière régulière
vers l'arrière et la scier en une seule opération.
6. Arrêter l'appareil si vous ne voulez pas
continuer à travailler immédiatement.
Coupe angulaire
1. Le guide transversal (7) est inséré par l'avant
dans la rainure de la table de scie.
2. Après avoir desserré la poignée de blocage
(6), régler l'angle souhaité au niveau du guide
transversal et resserrer la poignée de blocage.
3. Régler l'écart latéral entre le profilé adaptable
et la lame de scie :
Desserrer l'écrou moleté (46) et déplacer le
profilé adaptable.
Serrer l'écrou moleté (46).
4. Presser la pièce contre le guide transversal.
5. Scier la pièce en déplaçant le guide
transversal.
43 8 10
44
6
7
46
45
9
12
47
13
̞ʸʼʷÃÃ
646 7
