15
18
www.kraton.ru
УСТРОЙСТВО ПИЛЫ

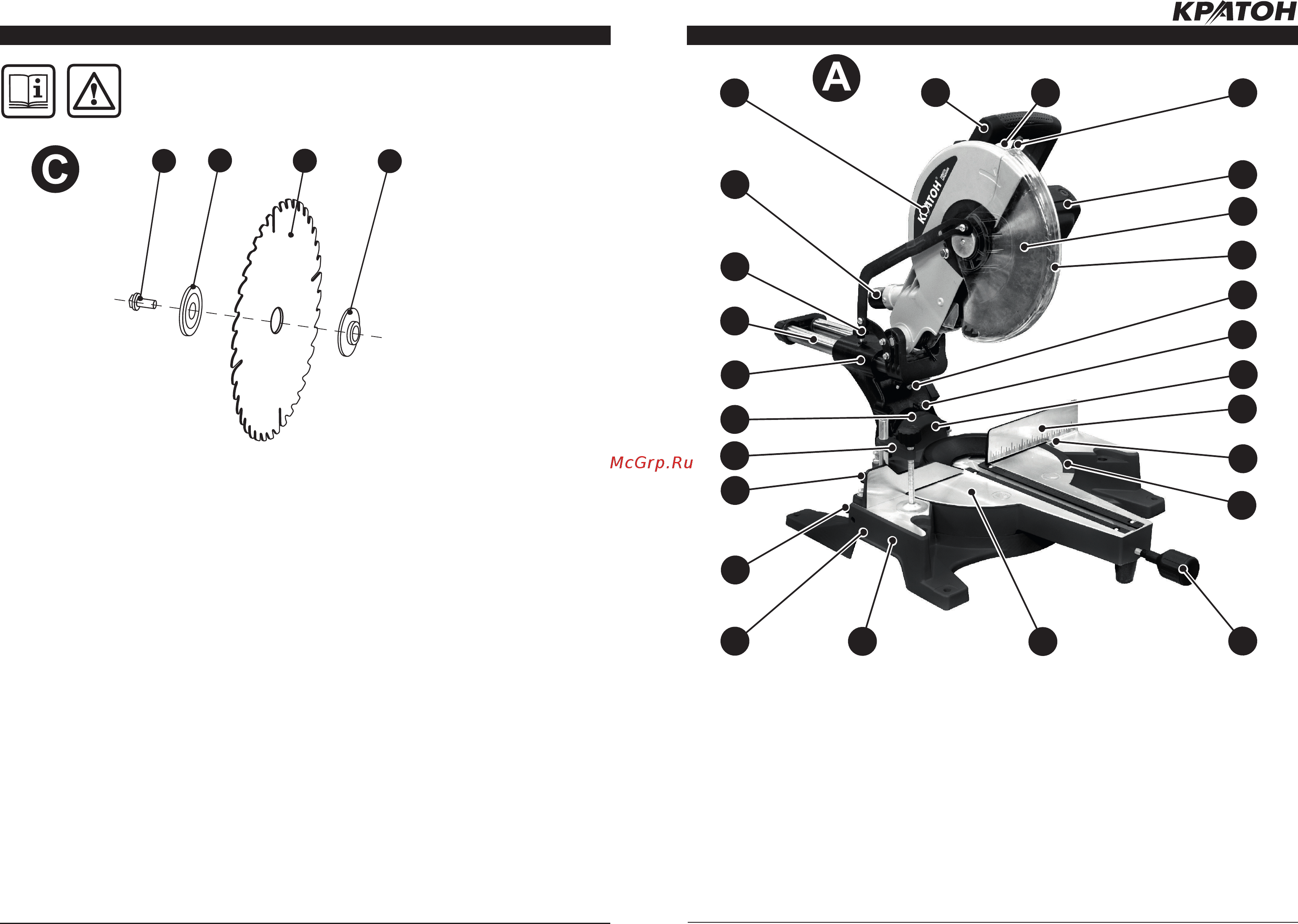

Рисунок А — общий вид пилы.
1
2
4
5
6
7
8
9
11
12
13
14
15
16
17
19
ПОДГОТОВКА К РАБОТЕ
20
21
22
2324
25
1. Основание
2. Винт
3. Винт
4. Струбцина
5. Шкала
6. Каретка
7. Ось направляющая (2
шт.)
8. Винт
9. Патрубок
10. Кожух-пылесборник
11. Рукоятка
12. Выключатель (кнопка
пуска)
13. Клавиша
14. Силовой узел
15. Пильный диск
16. Кожух защитный
17. Лазерный указатель
линии пропила
18. Указатель
19. Кронштейн
20. Упор
21. Указатель
22. Шкала
23. Ручка
24. Стол поворотный
25. Отверстия для уста-
новки удлинителей стола
18
10
3
Общие указания
• Пила предназначена для работы от
сети переменного однофазного тока
напряжением 220 В и частотой 50 Гц.
• Если пила внесена в зимнее время в
отапливаемое помещение с улицы или из
холодного склада, необходимо не распа-
ковывать ее и не включать в течение 8 ча-
сов. Пила должна прогреться до темпе-
ратуры помещения. В противном случае
пила может выйти из строя при включе-
нии, из-за сконденсировавшейся влаги на
деталях электродвигателя и ее электро-
оборудовании.
Распаковка и подготовка рабочего
места
• Откройте упаковочную коробку, в кото-
рую упакована пила и комплектующие
детали. Проверьте комплектность пилы
и отсутствие видимых механических по-
вреждений.
• Удалите чистой, сухой ветошью консер-
вационную смазку с неокрашенных ме-
таллических поверхностей пилы.
• Подготовьте рабочее место для пилы и
стеллаж для хранения пиломатериалов
и заготовок. Помещение, в котором вы-
полняется работа должно быть оборудо-
вано системой приточно-вытяжной вен-
тиляции и иметь общее освещение. Зону
установки пилы рекомендуется снабдить
местным дополнительным освещением и
промышленным пылесосом для сбора и
отсоса древесной стружки и пыли.
• Закрепите пилу болтами на ровной и
устойчивой поверхности (например: вер-
стак или рабочий стол). Для этой цели в
основании пилы предусмотрены четыре
отверстия. Это обеспечит устойчивость
пилы и ее безопасную эксплуатацию,
предотвратит возможность получения
травм.
• Допускается закрепить пилу на рабочем
Перед снятием пильного диска, сборкой или наладкой, обя-
зательно отсоедините пилу от электрической питающей
сети. Во избежание травм все действия с пильным диском
выполняйте в защитных перчатках.
15. Пильный диск
28. Болт
29. Фланец наружный
30. Фланец внутренний
29
15
30
28
Рисунок С — элементы крепления пильного диска.
