УСТРОЙСТВО ПИЛЫ

Устройство и принцип работы пилы

• Общий вид пилы показан на рисунке А и

В, ее подробное устройство представле-

но на схеме сборки (см. приложение Б).

На поворотном столе 24 смонтированы:

каретка 6 с направляющими осями 7 и си-

ловом узлом 14, и другие узлы и детали.

• Стол поворотный 24 с вышеперечислен-

ными узлами и деталями пилы закреплен

на основании 1 так, что имеет возмож-

ность поворота вокруг своей вертикаль-

ной оси на определенный угол.

• Шарнирный узел, расположенный в

кронштейне 19 позволяет производить

регулировку положения силового узла 14

на необходимый угол наклона. Настройку

пилы на необходимый угол наклона си-

лового узла 14 выполняют при помощи

ручки 27. Угол наклона силового узла 14

определяют по шкале 5 и указателю 18.

• Направляющие оси 7 позволяют осу-

ществлять продольное горизонтальное

перемещение силового узла 14 относи-

тельно каретки 6, а, следовательно, и по-

воротного стола 24, что используется при

распиле широких заготовок. Для фикса-

ции направляющих осей 7 в каретке 6 при

горизонтальном перемещении силового

узла 14 предусмотрен винт 8.

• Шарнирное соединение между сило-

вым узлом 14 и опорой, расположенной в

передней части узла «направляющие оси

7 и каретка 6» позволяет производить ра-

бочий ход — опускание в ручном режиме

силового узла 14 с помощью рукоятки 11.

Возврат силового узла 14 в верхнее по-

УСТРОЙСТВО ПИЛЫ

ложение осуществляется автоматически

при помощи специального пружинного

механизма.

• На шпинделе силового узла 14 закре-

плен режущий инструмент пилы — пиль-

ный диск 15. Для возможности замены

пильного диска 15 предусмотрен специ-

альный фиксатор, который позволяет за-

блокировать шпиндель силового узла 14.

• Кожух защитный 16 защищает пользова-

теля от травм и от случайного соприкос-

новения с пильным диском 15. Конструк-

ция пилы автоматически обеспечивает

необходимый безопасный угол раскрытия

защитного кожуха 16 при пилении заго-

товки.

• Для базирования и закрепления заго-

товки при поперечном пилении предусмо-

трен упор 20 и струбцина 4. Отверстия 25

основания 1 предназначены для установ-

ки удлинителей стола 24, используемых

при пилении длинных заготовок. Удлини-

тели стола фиксируются в необходимом

положении винтами 2.

• Для отвода и отсоса древесной струж-

ки образующейся при пилении заготовки

пила оборудована кожухом-пылесборни-

ком 10 с присоединительным патрубком

9. К присоединительному патрубку 9, при

отсутствии пылесборного мешка можно

присоединить пылесос. Кожух-пылесбор-

ник 10 выполняет также функцию стацио-

нарного защитного кожуха.

• Для выполнения поперечного пиления

под углом используется возможность по-

ворота стола поворотного 24 вокруг его

вертикальной оси на заданный угол. По-

ворот стола поворотного 24 выполняется

при помощи ручки 23. Фиксация стола по-

воротного 24 в необходимом положении

осуществляется при помощи ручки 23,

угол его поворота контролируется по шка-

ле 22 и указателю 21.

• При помощи клавиши 13 выполняют рас-

стопорение кожуха защитного 16 кинема-

тически (при помощи привода) связанного

с силовым узлом 14. Для предотвраще-

ния травм при случайном пуске пилы, в

верхнем крайнем положении происходит

автоматическое стопорение защитного

кожуха 16 и силового узла 14.

• Электропитание к станку подводится по-

средством сетевого кабеля с вилкой 26.

Включение пилы в работу осуществля-

ется выключателем 12. Пила оснащена

лазерным указателем 17, луч которого

указывает линию пропила пи пилении,

что улучшает условия работы.

• Для возможности транспортирования и

перемещения пилы, предусмотрена воз-

можность фиксации силового узла 14 в

нижнем положении.

• От электродвигателя крутящий момент

через одноступенчатый редуктор переда-

ется на шпиндель с пильным диском.

• При рабочем ходе силового узла пилы

происходит процесс пиления деревянной

заготовки, который осуществляется ре-

жущими зубьями вращающегося пильно-

го диска.

• Рабочий ход силового узла пилы, т.е.

подачу пильного диска к деревянной за-

готовке осуществляется вручную усилием

работника.

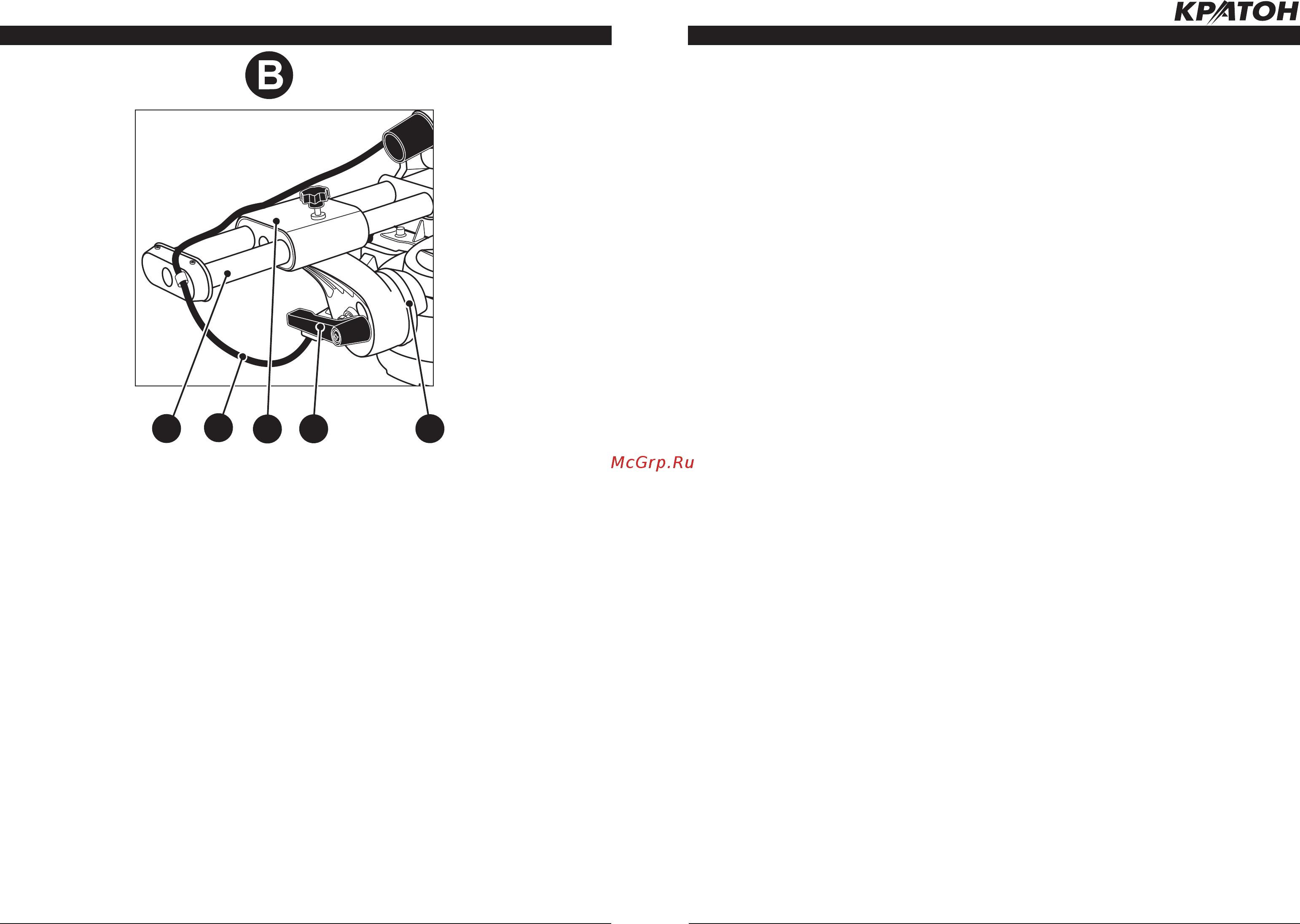

Рисунок В — общий вид пилы.

27 19

6. Каретка

7. Ось направляющая (2 шт.)

19. Кронштейн

26. Кабель электропитания с вилкой

27. Ручка
