рис.3
Передняя панель «DL-200» и «DL-250» (рис. 1 и 2).
1. Кнопки выбора сканера (SCANNER SELECT) для выбора нужного светового прибора.
2. Светодиоды-индикаторы сканера.
3. Кнопки выбора сцены (SCENE SELECT) для выбора нужной сцены.
4. Фэйдеры канала (CHANNEL FADERS) для настройки значений «DMX». Каналы 1-8
можно настраивать прямо после нажатия на кнопки выбора страницы.
5. Кнопка генератора дыма (FOG MACHINE) для активации генератора дыма.
6. Индикатор нагревания генератора дыма.
7. Индикатор готовности генератора
дыма.
8. Светодиод (с/диод) индикатора страницы «А».
9. С/диод индикатора страницы «В».
10. Кнопка выбора страницы (PAGE SELECT). В ручном режиме нажмите на эту кнопку
для управления каналами 1-10 (страница «А») или каналами 11-20 (страница «В») или
всеми ими посредством фэйдеров.
11. Кнопка программирования (Program).
12. Кнопка музыка / копирование банка (MUSIC / BANK COPY). При нажатии на кнопку
контроллер будет в аудио-режиме (работает посредством звукового контроля).
13. Окошко дисплея.
14. С/диод индикатора режима (MODE INDICATOR) (музыка / ручной / авто).
15. Кнопка просмотра банка снизу - вверх (BANK UP).
16. Кнопка просмотра банка сверху - вниз (BANK DOWN).
17. Кнопка изображения отвода (TAP DISPLAY).
18. Кнопка полного затемнения (BLACKOUT), для закрытия выхода света из всех
соединенных прожекторов посредством прерывателя.
19. Кнопка MIDI / REC (MIDI / запись).
20. С/диод назначения
.
21. Кнопка AUTO / DEL (Авто / удаление).
22. Кнопка чэйзера (Chaser) (чэйзер 1 – чэйзер 6).
23. SPEED FADER. Фейдер перехода от одной сцены к другой.
24. FADE TIME FADER. Фейдер скорости выполнения шага.
25. Кнопка FINE для перехода джойстика в 16 битный режим.
26. С/диод PILE UP / CHASE.
27. Джойстик.
a. Колесико поворота по горизонтали (PAN).
b. Колесико поворота по вертикали (TILT).
28. Кнопка режима (MODE).

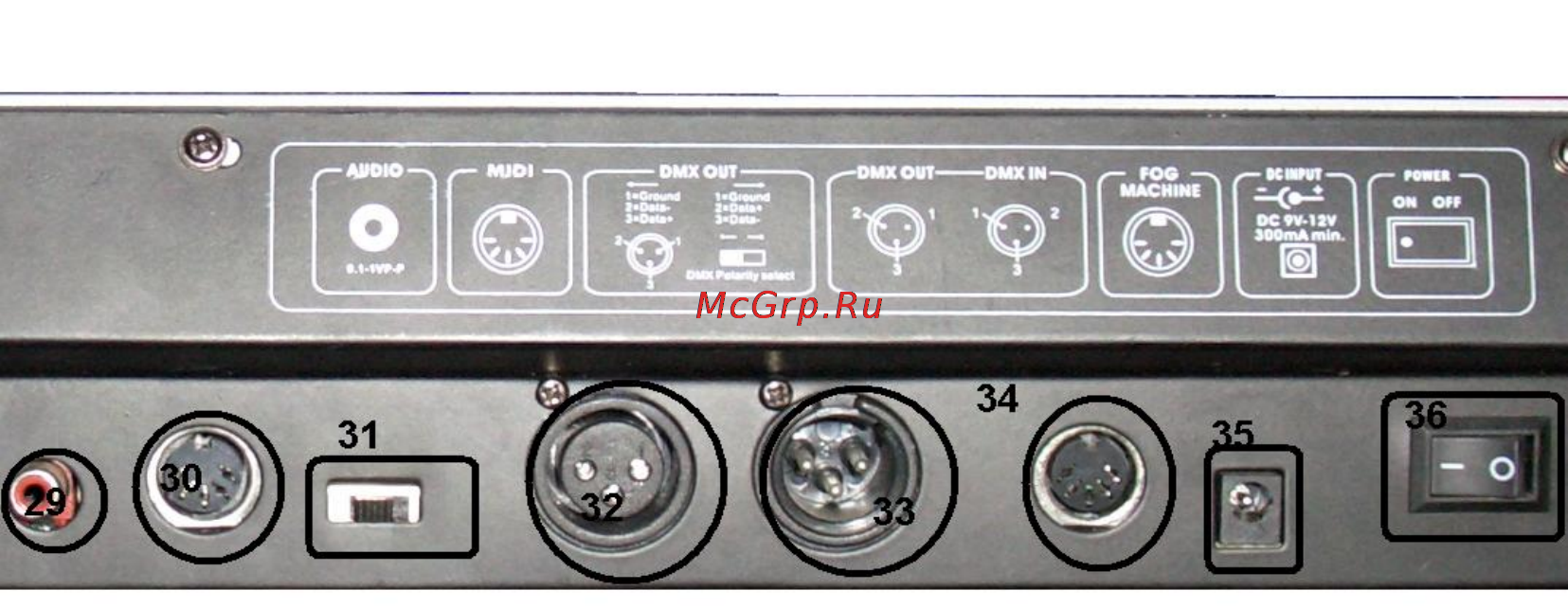

Задняя панель (рис. 3).
29. Гнездо аудио-входа.
30. Гнездо MIDI-входа.
31. Переключатель полярности «DMX».
32. Гнездо «DMX»-выхода.
33. Гнездо «DMX»-входа.
34. Гнездо генератора дыма (FOG MACHINE).
35. Гнездо ввода напряжения постоянного тока (DC INPUT).
3
6. Выключатель питания (POWER).
