Порядок выполнения операций.
1. Монтаж.
Установите устройство на плоской поверхности или в стройке.
Монтаж в стойке. Это устройство разработано для стойки размером 19 дюймов
(483 мм). Используемая стойка должна быть стойкой с двумя дверцами, чтобы можно было
открыть переднюю и заднюю панель. Стойка должна быть оснащена охлаждающим
вентилятором. При монтаже устройства в стойку, убедитесь, что есть достаточное
пространство вокруг устройства, чтобы мог проходить горячий воздух. Постоянный перегрев
повредит вашему устройству. Можно закрепить контроллер в стойке посредством 4 винтов
М 6.
Соедините силовой кабель от блока питания с разъемом подвода напряжения
постоянного тока (DC IN). Соедините блок питания с сетевой розеткой.
2. Звуковое управление.
Звуковое управление работает через встроенный микрофон или через гнездо «Line In»
(Вход линии). Подсоедините звуковой сигнал от микшерного устройства (например, от
«Master 2») к гнезду «RSA» на задней панели (чувствительность входа 0.1 В – 1 В).
3. Соединение пульта со световыми приборами по протоколу
«DMX 512».
Внимание! Проводка не должна коротить друг с другом, иначе световые приборы не
будут работать правильно или вовсе не будут работать и возможен выход из строя пульта.
Используйте только балансный экранированный кабель и 3-штыревые штекеры «XLR» и
соединители для соединения контроллера со световыми приборами, либо одного светового
прибора с другим.
Временное использование «XLR»-соединения.
Можно подобрать «XLR»-полярность посредством переключателя «DMX»-полярности
(DMX POLARITY).
Формирование последовательной «DMX»-цепи. Соедините «DMX»-выход устройства с
«DMX»-входом ближайшего светового прибора (рис. 4). Всегда соединяйте один выход с
входом следующего светового прибора, пока не будут соединены все световые приборы.
Внимание! У последнего закрепленного осветителя «DMX» - кабель должен
образовывать концевую схему с помощью концевого устройства.
Впаяйте резистор 120 Ом
между клеммами «Сигнал (-)» и «Сигнал (+)» в 3-штыревой штекер «XLR» и вставьте его в
«DMX»-выход последнего закрепленного осветителя.

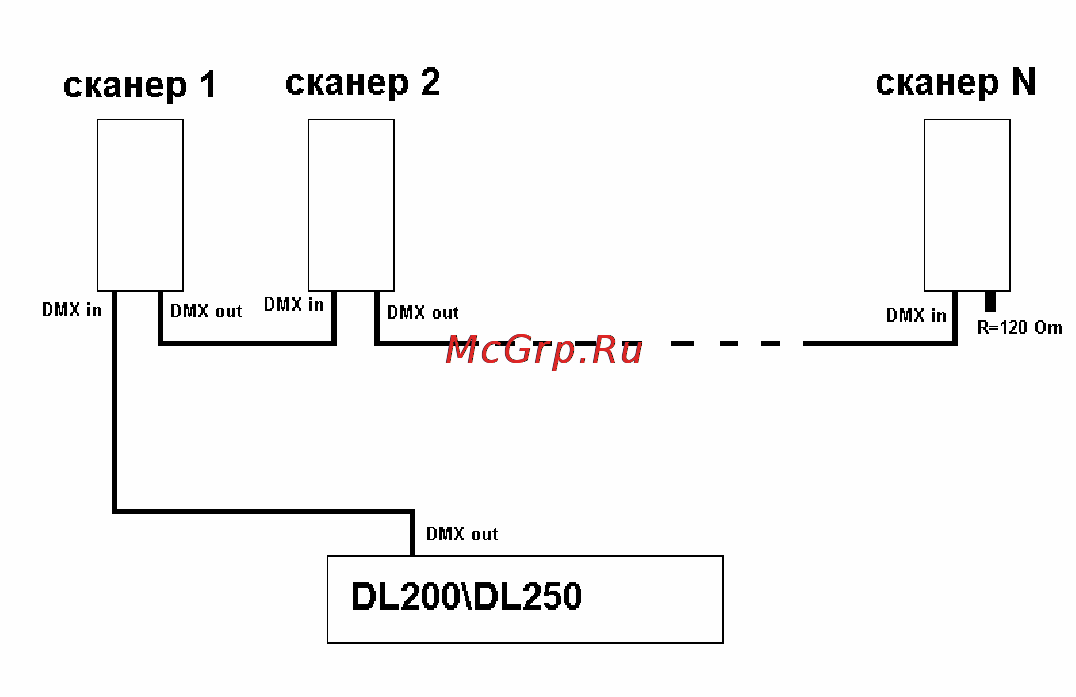

Рис.4
Адресация осветителя.
Отметьте, что «DMX»-контроллер назначает исходные «DMX»-адреса через каждые 20
шагов. Вы должны направить каждый прибор к соответствующему исходному адресу, иначе
назначение канала не будет правильным. Все приборы с одинаковыми начальным адресом
работают синхронно.
