Champion BC 5602 [7/20] Основные узлы и органы управления
![Champion BC 5602 [7/20] Основные узлы и органы управления](/views2/1631323/page7/bg7.png)
7

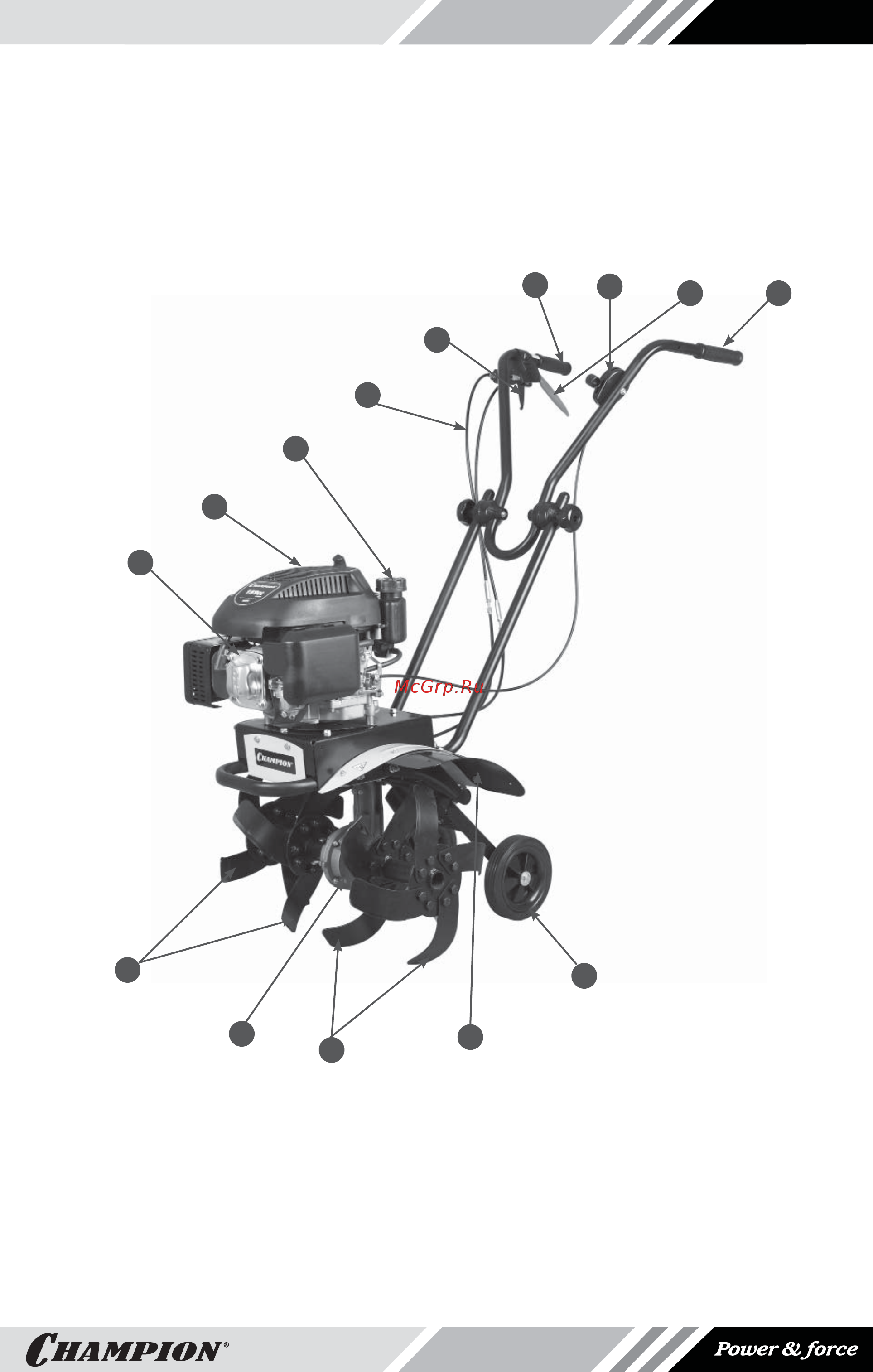

1. Двигатель
2. Маслозаливная горловина
3. Крышка топливного бака
4. Трос сцепления
5. Рычаг включения хода «назад»
6. Рукоятка управления правая
7. Рычаг газа
ОСНОВНЫЕ УЗЛЫ
И ОРГАНЫ УПРАВЛЕНИЯ
8. Рычаг включения хода «вперед»
9. Рукоятка управления правая
10. Фреза правая
11. Редуктор
12. Фреза левая
13. Боковое защитное устройство
14. Опорные колеса
1
2
3
4
5
6
7
8 9
10
11
12
13
14
