Champion BC 5602 [8/20] Распаковка и сборка

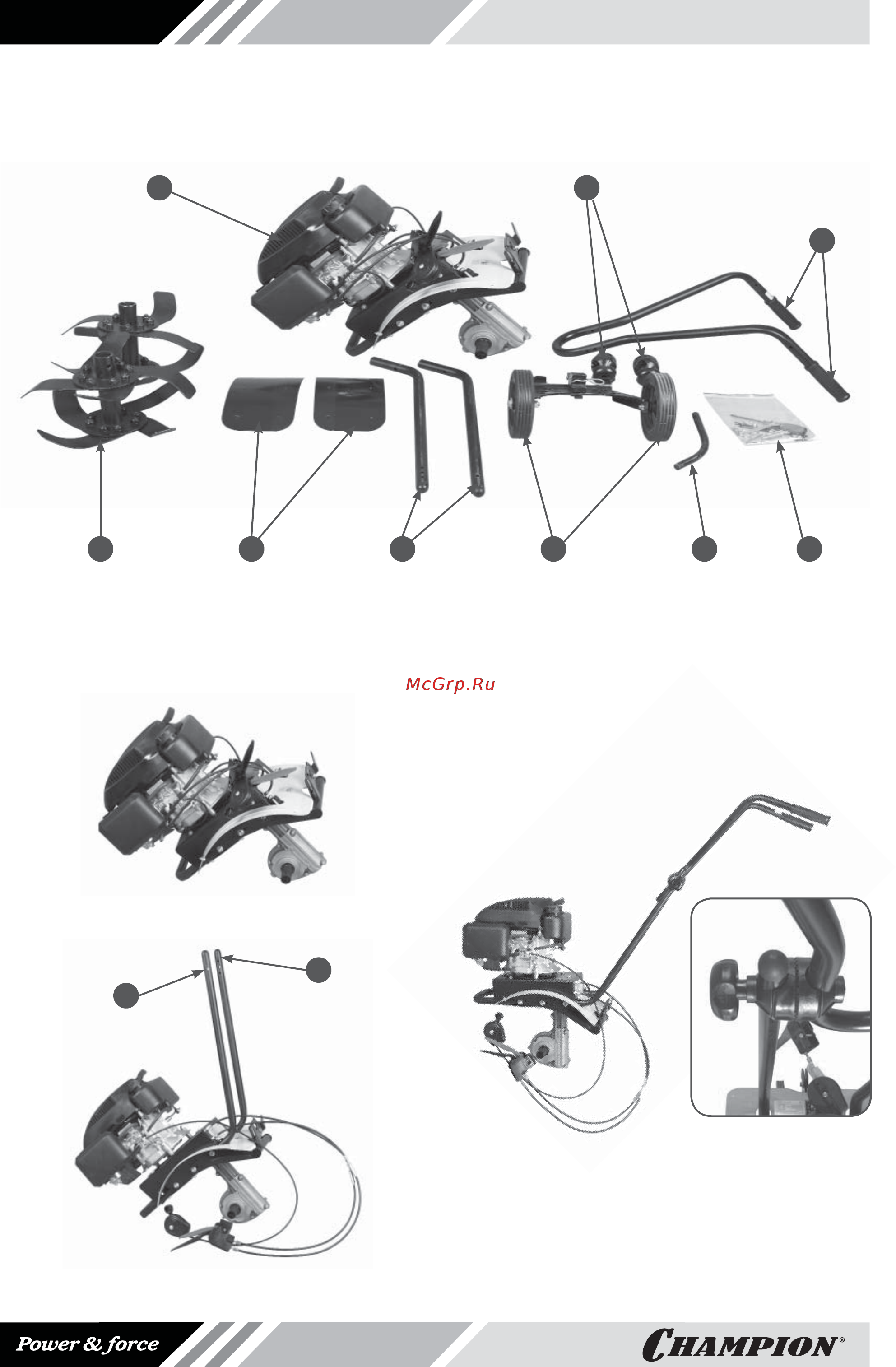

РАСПАКОВКА И СБОРКА

1. Фрезы 2. Культиватор 3. Верхняя рукоятка 4. Нижние рукоятки

5. Монтажный кронштены верхних рукояток 6. Опорные колеса

7. Боковые предохранительные приспособления 8. Сошник 9. Болты

67 8 9

РИС.1

РИС.2

1. Установите нижние рукоятки при помо-

щи болтов. Обратите внимание – ле-

вая(1) и правая рукоятки(2) отличаются.

РИС.4

2. Установите верхние рукоятки управле-

ния, используя поставляемые в ком-

плекте болты и кронштейны. Обратите

внимание на стрелки на пластмассовых

кронштейнах. При монтаже они должны

быть совмещены.

РИС.3
