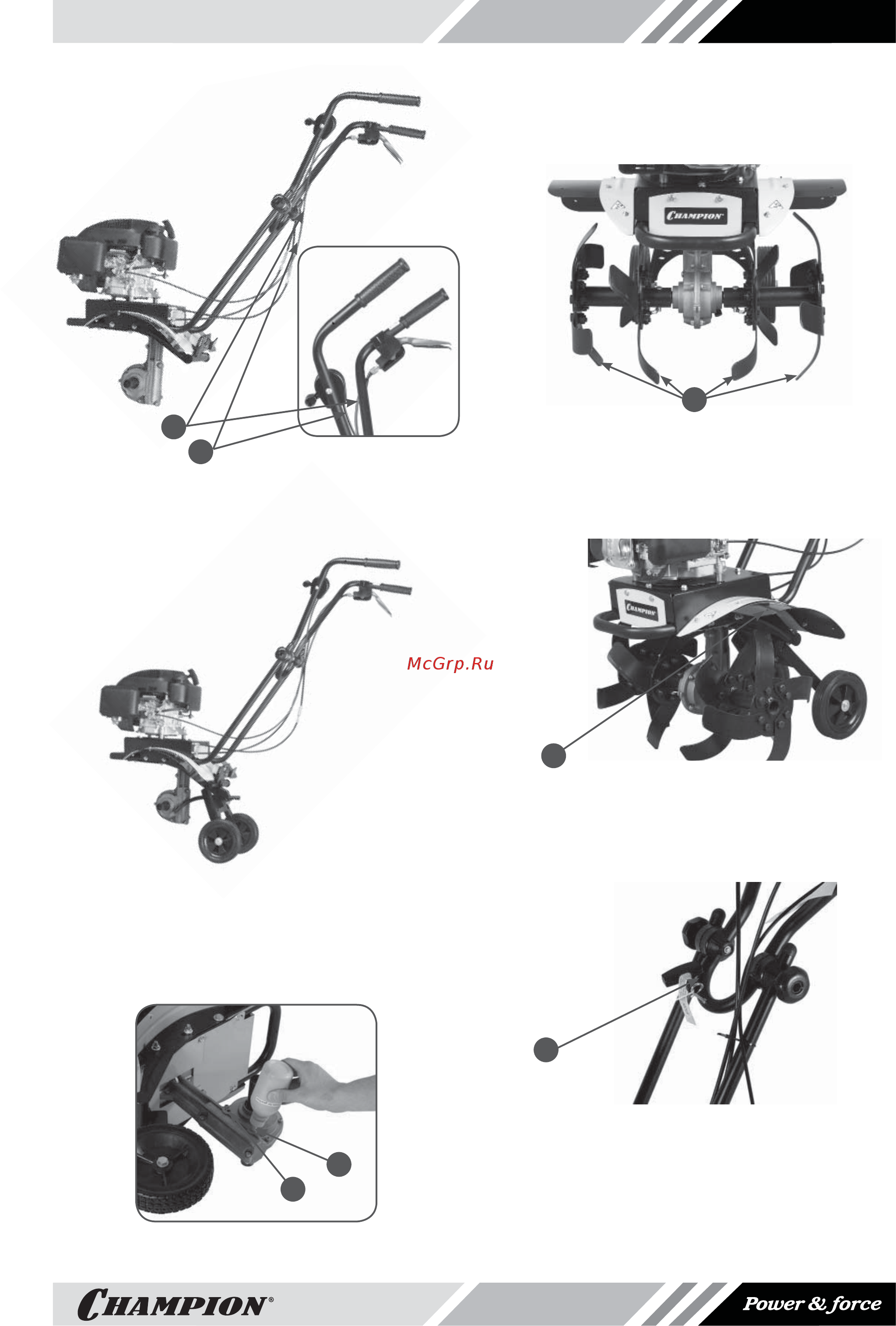

РИС.5

3. Установите трос дросселя (2) и тросы

сцепления (1), как показано на рисунке.

4. Монтаж опорных колес. Демонтируйте

кронштейн. Рычаги на кронштейне долж-

ны находиться за задним валом. Устано-

вите кронштейн над задним валом, что-

бы он фиксировал опорные колеса.

РИС.6

5. Заполните редуктор смазкой через от-

верстие (2) пока она не начнет выдавли-

ваться из отверстия(1).

РИС.7

6. Установите фрезы(1), как показано на

рисунке, используя шплинты и болты с

соответствующими головками.

РИС.8

7. Установите боковые защитные приспо-

собления, используя поставляемые в

комплекте болты и гайки.

РИС.9

8. Установите кронштейн (1) для шнура

стартера, как показано на рисунке. Вклю-

чите ручку сцепления справа и потяни-

те ручку стартера. Зафиксируйте шнур в

кронштейне.
