Makita 3612C [10/20] Направляющая кромкообрезчика поставляется отдельно

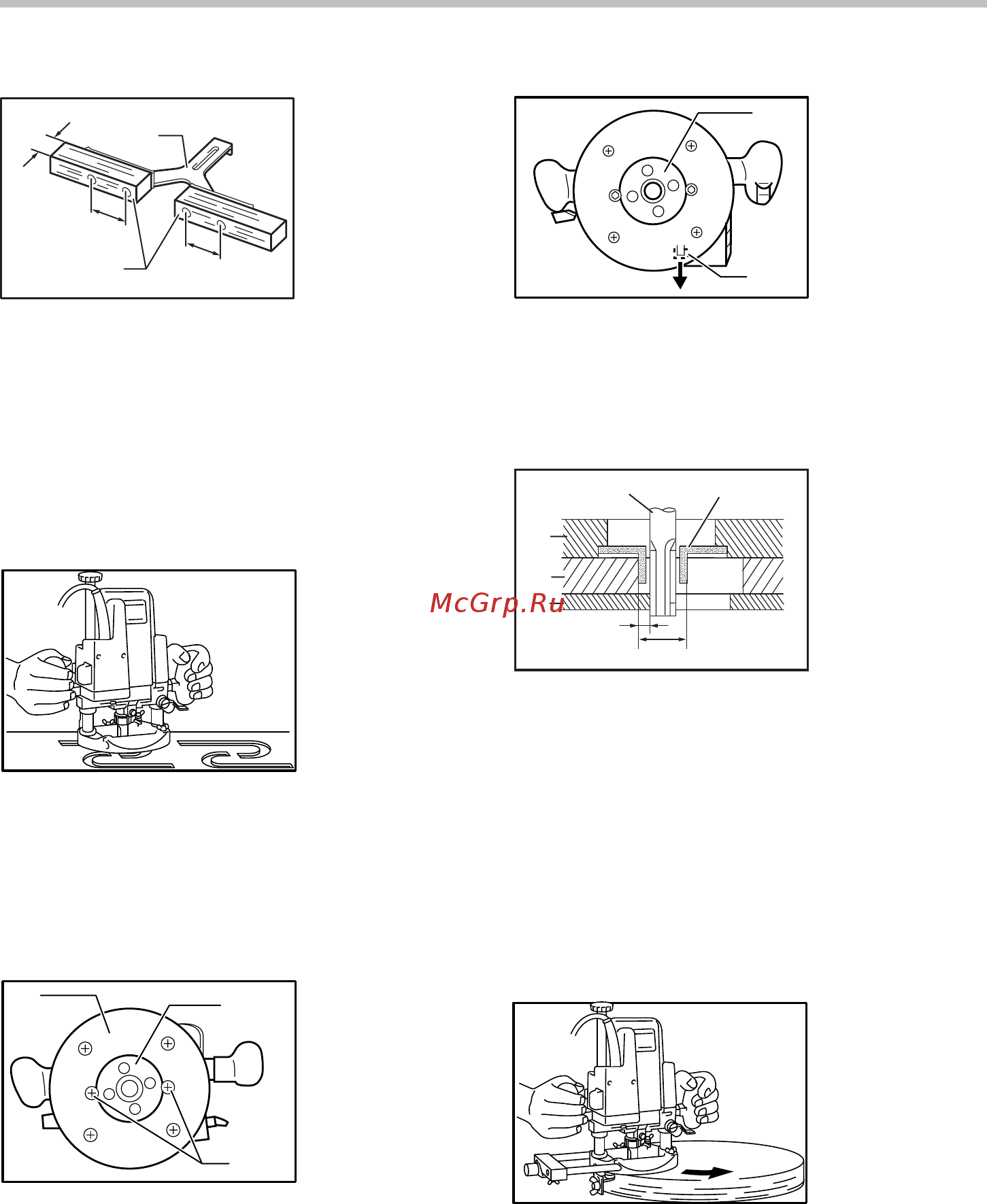

![Makita 3612C [10/20] Направляющая кромкообрезчика поставляется отдельно](/views2/1631486/page10/bga.png)
10
1
2
3
55 mm
( 2-3/16” )
55 mm
( 2-3/16” )
003684
При использовании биты большого диаметра,
прикрепите к направляющей деревянные детали
толщиной более 15 мм, чтобы бита не ударялась о
прямую направляющую.
При резке, перемещайте инструмент, держа прямую
направляющую заподлицо с боковой стороной
обрабатываемой детали.
Шаблонная направляющая (поставляется
отдельно)
003688
Профильная направляющая имеет втулку, через
которую проходит бита, что позволяет использовать
инструмент с профильными шаблонами.
Для инструмента без блокировочной плиты
Для установки профильной направляющей, ослабьте
болты в основании инструмента, вставьте
профильную направляющую и затяните болты.
1
2
3
003692
Для инструмента с блокировочной плитой
Для установки профильной направляющей,
надавите на рычаг блокировочной плиты и вставьте
профильную направляющую.
1
2
005072
Прикрепите профиль к обрабатываемой детали.
Установите инструмент на профиль и перемещайте
его, продвигая профильную направляющую вдоль
боковой стороны профиля.
1
2
3
4
5
6
7
003695
Примечание:
• Размер вырезанной обрабатываемой детали
будет немного отличаться от размера профиля.
Обеспечьте расстояние (X) между битой и
внешней стороной профильной направляющей.
Расстояние (X) можно вычислить при помощи
следующего уравнения:
Расстояние (X) = (наружный диаметр
профильной направляющей - диаметр биты) / 2
Направляющая кромкообрезчика
(поставляется отдельно)
003698
С помощью кромкообрезной направляющей можно
осуществлять обрезку кромок, криволинейные
вырезы в шпоне для мебели и т.д. Ролик
направляющей идет по кривой и обеспечивает
точность резки.
Установите кромкообрезную направляющую на
держатель направляющей с помощью барашкового
болта (B). Установите держатель направляющей в
1. Бита
2. Основание
3. Профиль
4.
Обрабатываемая
деталь
5. Расстояние (X)
6.
Внешний диаметр
профильной
направляющей
7. Профильная
нап
р
авляющая
1. Профильная
направляющая
2. Рычаг
стопорной
пластины
1. Профильная
направляющая
2. Винт
3. Плита
основания
1. Более 15 мм
(5/8")
2. Прямая
направляющая
3. Дерево
Содержание
- Руководство по эксплуатации 1
- Фрезер 1
- Символы 2
- Технические характеристики 2
- Декларация о соответствии ес 3
- Общие рекомендации по технике безопасности для электроинструментов 3
- Сохраните брошюру с инструкциями и рекомендациями для дальнейшего использования 3
- Правила техники безопасности при эксплуатации фасонной фрезы 5
- Описание функционирования 6
- Предупреждени 6
- Регулировка глубины резки 6
- Сохраните данные инструкции 6
- Так как чрезмерная резка может привести к перегрузке двигателя или трудностям в управлении инструментом глубина резки не должна превышать 20 мм за один проход при резке пазов если вы хотите вырезать пазы глубиной более 20 мм сделайте несколько проходов постепенно увеличивая глубину биты 6
- Действие переключения 7
- Стопорный блок 7
- Диск регулировки скорости 8
- Если инструментом пользоваться непрерывно на низкой скорости в течение продолжительного времени двигатель будет перегружен и это приведет к поломке инструмента 8
- Монтаж 8
- Установка или снятие биты 8
- Эксплуатация 8
- Прямая направляющая поставляется отдельно 9
- Направляющая кромкообрезчика поставляется отдельно 10
- Шаблонная направляющая поставляется отдельно 10
- Патрубок для пылесоса дополнительная принадлежность 11
- Прокладка принадлежность 11
- Пылезащитная крышка принадлежность 11
- Замена угольных щеток 12
- Техобслуживание 12
- Принадлежности 13
- Фрезерные биты 13
- 42 6 1 4 45 16
- Бита для выкружки 16
- Мм d a 1 l 1 16
- Подшипниковая бита для выкружки 16
- Подшипниковая бита для забортовки 16
- Подшипниковая бита для закругления углов 16
- Подшипниковая бита для обрезки кромок заподлицо 16
- Подшипниковая бита для снятия фасок 16
- Бита для закругления углов с двумя подшипниками 17
- Подшипниковая бита для s образного профиля 17
- Anjo aichi japan 20
- Makita corporation 20
- Www makita com 20
