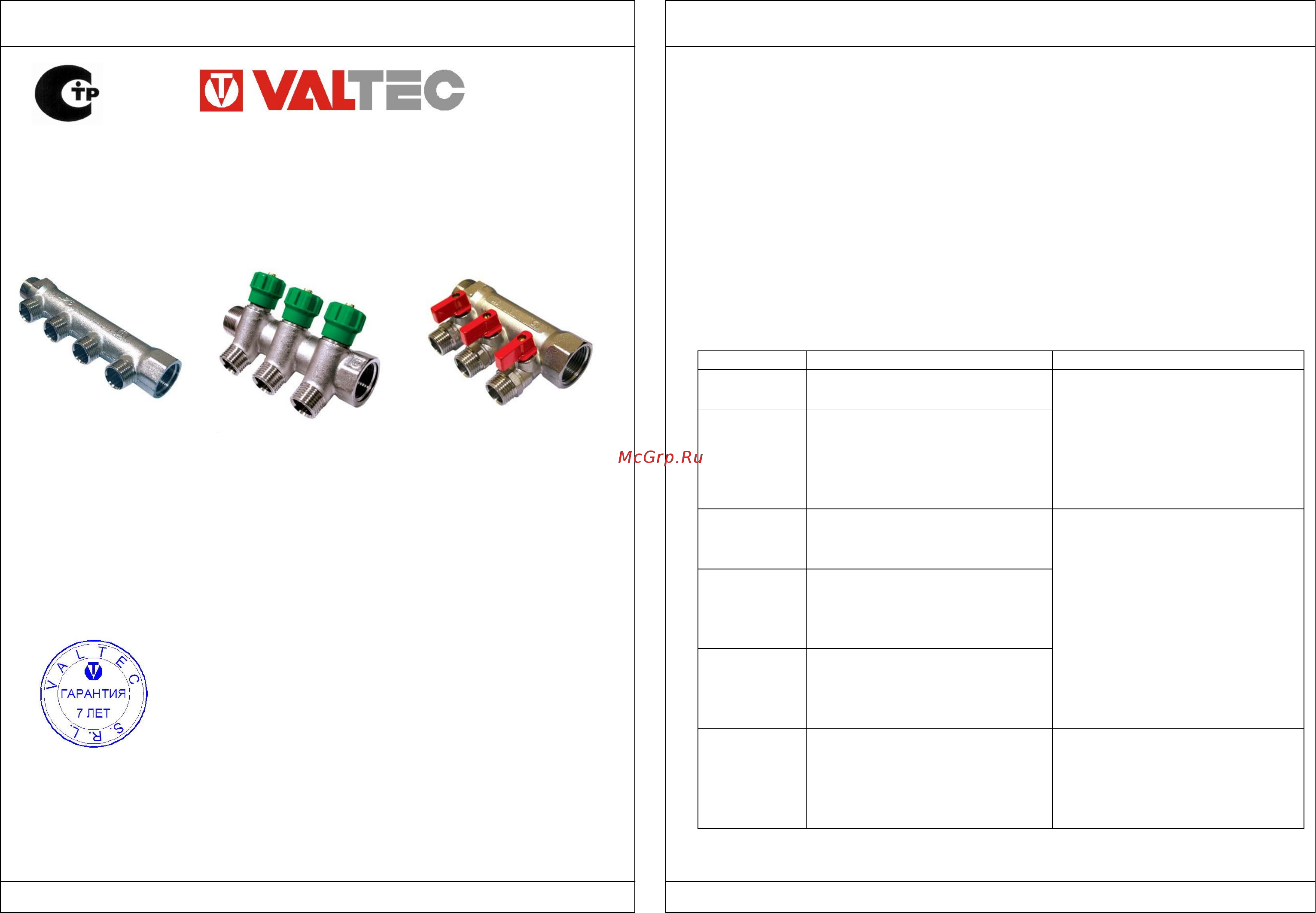

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Серия: VTc.
1.Назначение и область применения
Коллекторы предназначены для распределения потока транспортируемой
среды по потребителям. При этом под «потребителем» понимается отдельный прибор
или группа приборов, контур или петля «теплого пола», отдельные части или ветви
системы.
Коллекторные системы могут использоваться на трубопроводах систем
холодного (в том числе питьевого) и горячего водоснабжения, отопления, сжатого
воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не
агрессивные к материалам элементов коллекторных систем.
Использование коллекторных систем позволяет выравнивать давление по
потребителям, осуществлять централизованное регулирование расхода, удаление
воздуха и слив рабочей среды.
К коллекторам VTc. могут присоединяться стальные, полимерные,
металлополимерные и медные трубопроводы.
2. Артикулы. Марки совместимых соединителей и кронштейнов
Марка
Описание
Тип соединителей
VTc
.500.
NE
Никелированный , выходы
«евроконус» (3/4"-НР)
VT
.4410
-
для пластик
овой
трубы;
VT.4420; VTc.712E
- для металлополимерной
трубы;
VT.4430 – для медной трубы
Кронштейны: VTc.IV.130
VTc
.560.
N
Е
Коллектор с
регулировочными
вентилями, никелированный,
выходы «евроконус» (3/4"-
НР); красные и синие ручки
VTc.500.N
Никелированны
й , выходы с
наружной резьбой
(1/2"-НР)
VTс.709
–
для пластиковой
трубы
VTс.711 – для медной трубы
VTc.710;VTc.712 –для
металлополимерной трубы
Кронштейны: VTc.130
VTc
.560.
N
Коллектор с
регулировочными
вентилями, никелированный,
выходы с наружной резьбой
(1/2"-НР);зеленые ручки
VTc
.580.
N
Коллектор с шаровыми
кранами, никелированный,
выходы с наружной резьбой
(1/2"-НР);красные ручки
VTc
.5
5
0.
N
Никелированный , выходы с
внутренней резьбой
(1/2"-ВР)
VTm
.201;
VTm
.301
-
для
металлополимерной трубы;
101;4341G –для медной трубы
Кронштейны: VTc.130
КОЛЛЕКТОРЫ ЛАТУННЫЕ
РАСПРЕДЕЛИТЕЛЬНЫЕ
ПС -371
Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
