ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

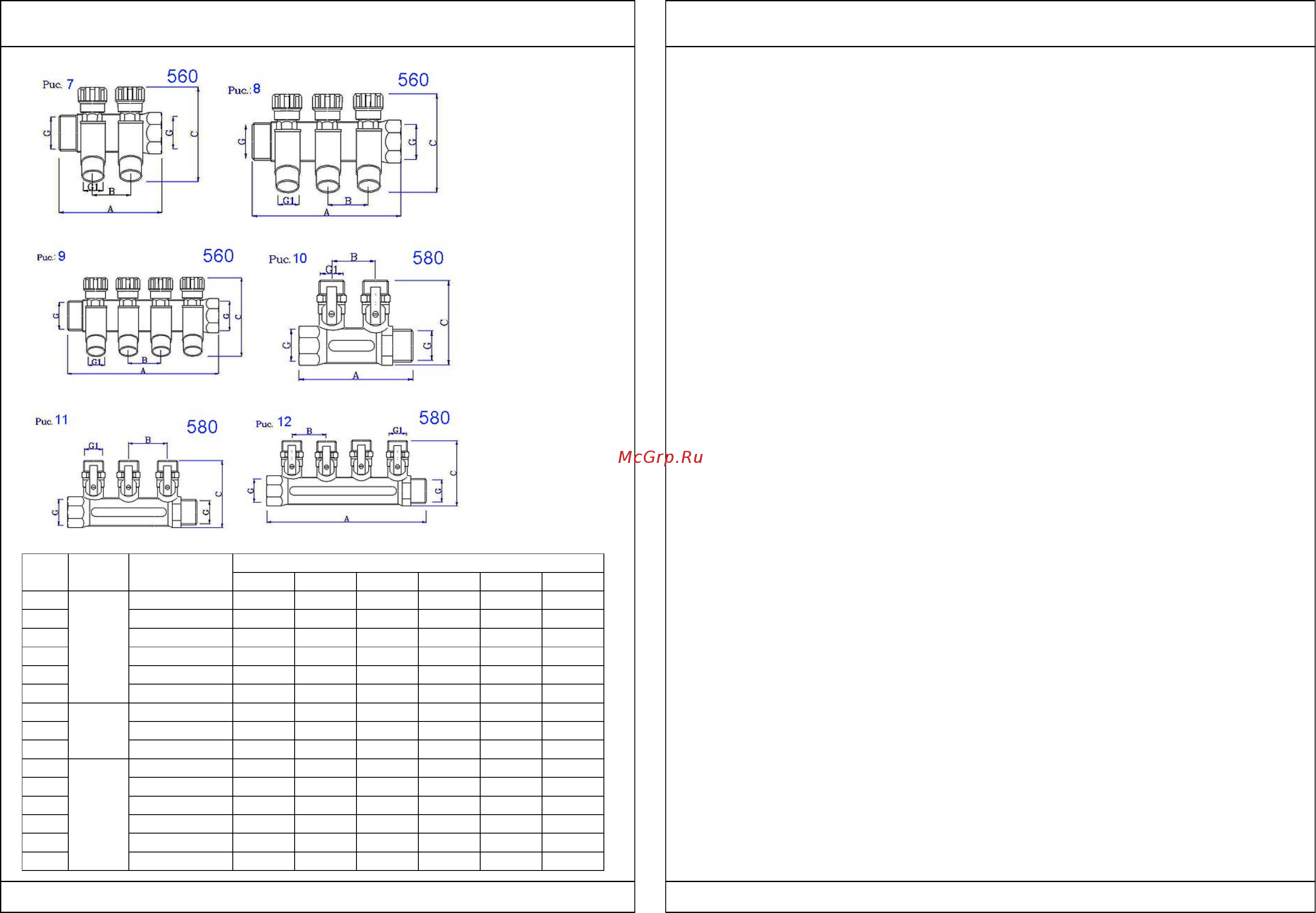

Рис
.
Марка Обозначение
Размеры
A
,мм
B
,мм
C
,мм
G
G1
Вес,г
7
VTc.
560.N
2х3/4х1/2 93 36 81 3/4 1/2 374
8 3х3/4х1/2 129 36 81 3/4 1/2 542
9 4х3/4х1/2 165 36 81 3/4 1/2 719
7 2х1х1/2 93 36 86 1 1/2 477
8 3х1х1/2 129 36 86 1 1/2 671
9 4х1х1/2 165 36 86 1 1/2 917
7
VTc.
560.
NE
2х1х3/4 96 40 88 1 3/4 480
8 3х1х3/4 136 40 88 1 3/4 640
9 4х1х3/4 176 40 88 1 3/4 890
10
VTc.
580.N
2х3/4х1/2 93 36 69 3/4 1/2 375
11 3х3/4х1/2 129 36 69 3/4 1/2 543
12 4х3/4х1/2 165 36 69 3/4 1/2 720
10 2х1х1/2 93 36 76 1 1/2 410
11 3х1х1/2 129 36 76 1 1/2 575
12 4х1х1/2 165 36 76 1 1/2 920
7.Указания по монтажу
7.1. Коллекторы могут монтироваться в любом монтажном положении.
7.2. При вертикальной установке коллекторов следует обратить внимание на
то, чтобы автоматический воздухоотводчик тоже располагался вертикально,
для чего можно использовать резьбовую футорку VTr.581.
7.3.Коллекторы с отсекающими кранами рекомендуется устанавливать на
подающих трубопроводах, а с регулирующими вентилями - на обратном.
7.4.Соединители и кронштейны для коллекторов следует использовать в
соответствии с рекомендациями таблицы п.2.
7.5.Для присоединения к коллекторам воздухоотводчика и дренажного
клапана рекомендуется использовать коллекторный тройник VTс.530.
7.6.При отсутствии коллекторного тройника коллектор может быть заглушен
пробкой VTr.583.
7.7.При установке коллекторных сборок в коллекторные шкафы следует
руководствоваться указаниями по монтажу коллекторных шкафов.
8.Указания по эксплуатации и техническому обслуживанию
8.1.Элементы коллекторных систем должны эксплуатироваться при
температуре и давлении, изложенных в настоящем паспорте.
8.2.После проведения гидравлического испытания коллекторной сборки
обжимные гайки соединителей следует подтянуть.
9.Условия хранения и транспортировки
9.1. Изделия должны храниться в упаковке предприятия –изготовителя по
условиям хранения 3 по ГОСТ 15150.
9.2. Транспортировка изделий должна осуществлять в соответствии с
условиями 5 по ГОСТ 15150.
10. Утилизация
10.1.Утилизация изделия (переплавка, захоронение, перепродажа)
производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-
Ф3 "Об охране атмосферного воздуха" (с изменениями на 27.12.2009), от 24
июня 1998 г. № 89-ФЗ (в редакции с 01.01.2010г) "Об отходах производства и
потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды», а
также другими российскими и региональными нормами, актами, правилами,
распоряжениями и пр., принятыми во исполнение указанных законов.
11.Гарантийные обязательства
11.1.Изготовитель гарантирует соответствие изделия требованиям
безопасности, при условии соблюдения потребителем правил использования,
транспортировки, хранения, монтажа и эксплуатации.
Содержание
- Коллекторы латунные 1
- Пс 371 1
- Распределительные 1
- Серия vtc 1
- Технический паспорт изделия технический паспорт изделия 1
- Герметичность этого соединения обеспечивается прокладочным кольцом из epdm 8 2
- Коллекторы vtc 60 n и vtc 60 ne состоят из латунного 2
- Конструкция коллекторов с вентилями 560 2
- Который одновременно крепит две вращающихся алюминиевых шильды на верхней шильде 11 указано направление вращения ручки нижняя шильда 10 позволяет пользователю устанавливать наименование обслуживаемого прибора 2
- Крепление регулировочной ручки из abs 9 производится винтом 12 2
- Никелированного корпуса 1 имеющего на концах присоединительные резьбы с одной стороны внутреннюю с другой наружную и встроенных в корпус регулировочных вентилей вращение латунного червячного штока 3 приводит к линейному перемещению ползуна золотника 4 со сменной золотниковой прокладкой из epdm 5 которая крепится к штоку винтом шток фиксируется пружинной скобой 7 в качестве сальникового уплотнения штока используются два кольца 6 из epdm латунная вентильная муфта 2 имеет резьбовое присоединение к корпусу 2
- Технические характеристики 2
- Технический паспорт изделия технический паспорт изделия 2
- Water вода vasca ванная lavabo умывальник lavatr стиральная машина lavell o мойка doccia душ 3
- Габаритные размеры 3
- Герметизировано пропилметакрилатным клеем анаэробного твердения loctite допущен для контакта с пищевыми жидкостями внутри корпуса между прокладок из ртfe тефлона 3 расположен шаровой латунный 3
- До 3 5 оборотов при поставке выходные патрубки коллектора закрыты полиэтиленовыми защитными колпачками 13 5 конструкция коллекторов с шаровыми кранами 580 3
- К которому на метрической резьбе присоединены выходные патрубки 2 с наружной дюймовой резьбой соединение корпуса с патрубком 3
- Коллекторы vtc 80 n состоят из латунного никелированного корпуса 3
- Регулировка расхода через вентиль производится вращением ручки от 0 3
- Технический паспорт изделия технический паспорт изделия 3
- Хромированный затвор 4 затвор приводится в движение латунным штоком 6 уплотнение штока обеспечивается двумя сальниковыми кольцами из epdm 5 ручка из abs 7 крепится к штоку с помощью винта 8 перекрытие потока осуществляется поворотом ручки на 90 º коллектор поставляется с выходными патрубками закрытыми защитными пластиковыми колпачками 3
- Температуре и давлении изложенных в настоящем паспорте 8 после проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть 9 условия хранения и транспортировки 9 изделия должны храниться в упаковке предприятия изготовителя по условиям хранения 3 по гост 15150 9 транспортировка изделий должна осуществлять в соответствии с условиями 5 по гост 15150 10 утилизация 10 утилизация изделия переплавка захоронение перепродажа производится в порядке установленном законами рф от 04 мая 1999 г 96 ф3 об охране атмосферного воздуха с изменениями на 27 2 009 от 24 июня 1998 г 89 фз в редакции с 01 1 010г об отходах производства и потребления от 10 января 2002 7 фз об охране окружающей среды а также другими российскими и региональными нормами актами правилами распоряжениями и пр принятыми во исполнение указанных законов 11 гарантийные обязательства 11 изготовитель гарантирует соответствие изделия требованиям безопасности при условии соблюдения потребителем пра 4
- Технический паспорт изделия технический паспорт изделия 4
- Указания по монтажу 7 коллекторы могут монтироваться в любом монтажном положении 7 при вертикальной установке коллекторов следует обратить внимание на то чтобы автоматический воздухоотводчик тоже располагался вертикально для чего можно использовать резьбовую футорку vtr 81 7 коллекторы с отсекающими кранами рекомендуется устанавливать на подающих трубопроводах а с регулирующими вентилями на обратном 7 соединители и кронштейны для коллекторов следует использовать в соответствии с рекомендациями таблицы п 7 для присоединения к коллекторам воздухоотводчика и дренажного клапана рекомендуется использовать коллекторный тройник vtс 30 7 при отсутствии коллекторного тройника коллектор может быть заглушен пробкой vtr 83 7 при установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов 4
- Указания по эксплуатации и техническому обслуживанию 8 элементы коллекторных систем должны эксплуатироваться при 4
- Amministratore valtec s r l 5
- Delegato 5
- Гарантийный срок восемьдесят четыре месяца с даты продажи конечному потребителю 5
- Гарантийный талон _____ 5
- Коллекторы латунные распределительные 5
- Технический паспорт изделия технический паспорт изделия 5
