Lexmark E323 [21/66] Снятие экрана системной платы
![Lexmark E323 [21/66] Снятие экрана системной платы](/views2/1063154/page21/bg15.png)
11
Установка модулей памяти

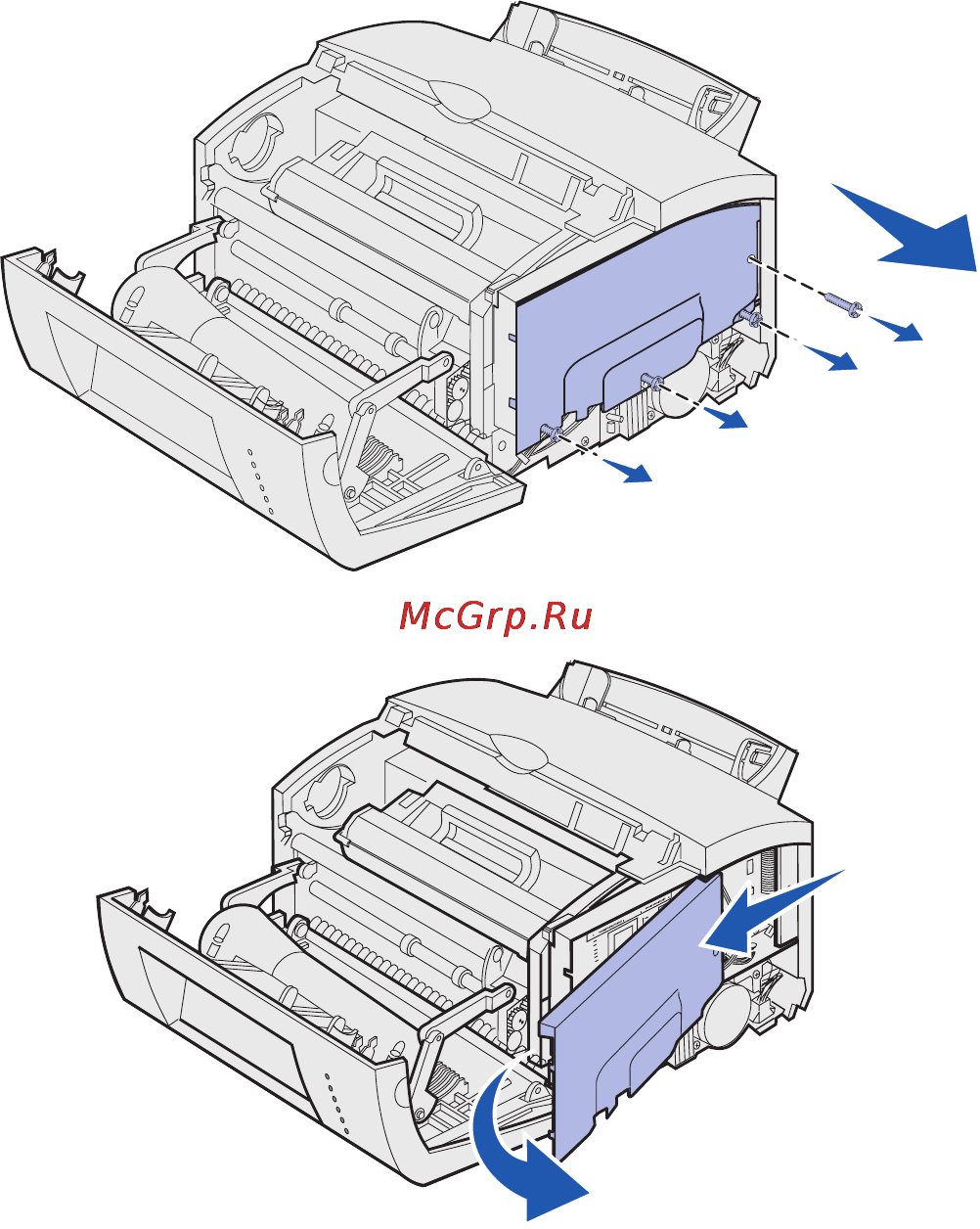

Снятие экрана системной платы
Для извлечения системной платы
потребуется крестообразная отвертка
№ 2.
1
Выверните верхний винт и
отложите его в сторону.
2
Отверните три нижних винта, но
не вынимайте их.
3
Сдвинув металлический экран
вдоль верхней и нижней
канавок, снимите его и отложите
в сторону.
Установка модуля памяти
Для установки модуля памяти принтера
или модуля флэш-памяти, если
используется Lexmark E323 или
Lexmark E323n, принтера следуйте
инструкциям из этого раздела.
На системной плате предусмотрено
два разъема для установки
дополнительных модулей памяти.
Плату можно установить в любой
разъем.
