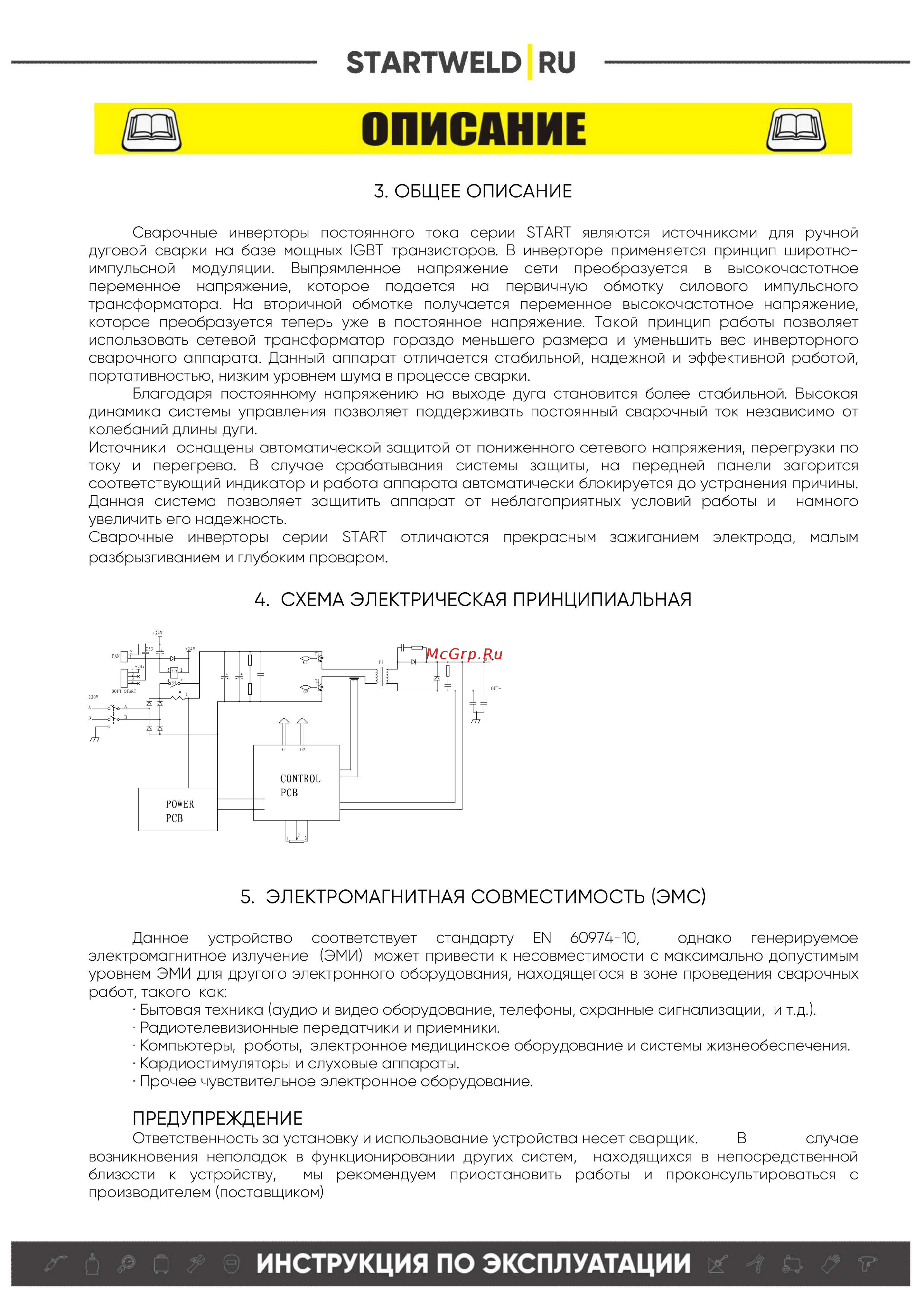

STARTWELD RU ОПИСАНИЕ 3 ОБЩЕЕ ОПИСАНИЕ Сварочные инверторы постоянного тока серии START являются источниками для ручной дуговой сварки на базе мощных IGBT транзисторов В инверторе применяется принцип широтно импульсной модуляции Выпрямленное напряжение сети преобразуется в высокочастотное переменное напряжение которое подается на первичную обмотку силового импульсного трансформатора На вторичной обмотке получается переменное высокочастотное напряжение которое преобразуется теперь уже в постоянное напряжение Такой принцип работы позволяет использовать сетевой трансформатор гораздо меньшего размера и уменьшить вес инверторного сварочного аппарата Данный аппарат отличается стабильной надежной и эффективной работой портативностью низким уровнем шума в процессе сварки Благодаря постоянному напряжению на выходе дуга становится более стабильной Высокая динамика системы управления позволяет поддерживать постоянный сварочный ток независимо от колебаний длины дуги Источники оснащены автоматической защитой от пониженного сетевого напряжения перегрузки по току и перегрева В случае срабатывания системы защиты на передней панели загорится соответствующий индикатор и работа аппарата автоматически блокируется до устранения причины Данная система позволяет защитить аппарат от неблагоприятных условий работы и намного увеличить его надежность Сварочные инверторы серии START отличаются прекрасным зажиганием электрода малым разбрызгиванием и глубоким проваром 4 СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ 5 ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ ЭМС Данное устройство соответствует стандарту ЕМ 60974 10 однако генерируемое электромагнитное излучение ЭМИ может привести к несовместимости с максимально допустимым уровнем ЭМИ для другого электронного оборудования находящегося в зоне проведения сварочных работ такого как Бытовая техника аудио и видео оборудование телефоны охранные сигнализации и т д Радиотелевизионные передатчики и приемники Компьютеры роботы электронное медицинское оборудование и системы жизнеобеспечения Кардиостимуляторы и слуховые аппараты Прочее чувствительное электронное оборудование ПРЕДУПРЕЖДЕНИЕ Ответственность за установку и использование устройства несет сварщик В случае возникновения неполадок в функционировании других систем находящихся в непосредственной близости к устройству мы рекомендуем приостановить работы и проконсультироваться с производителем поставщиком ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
