60

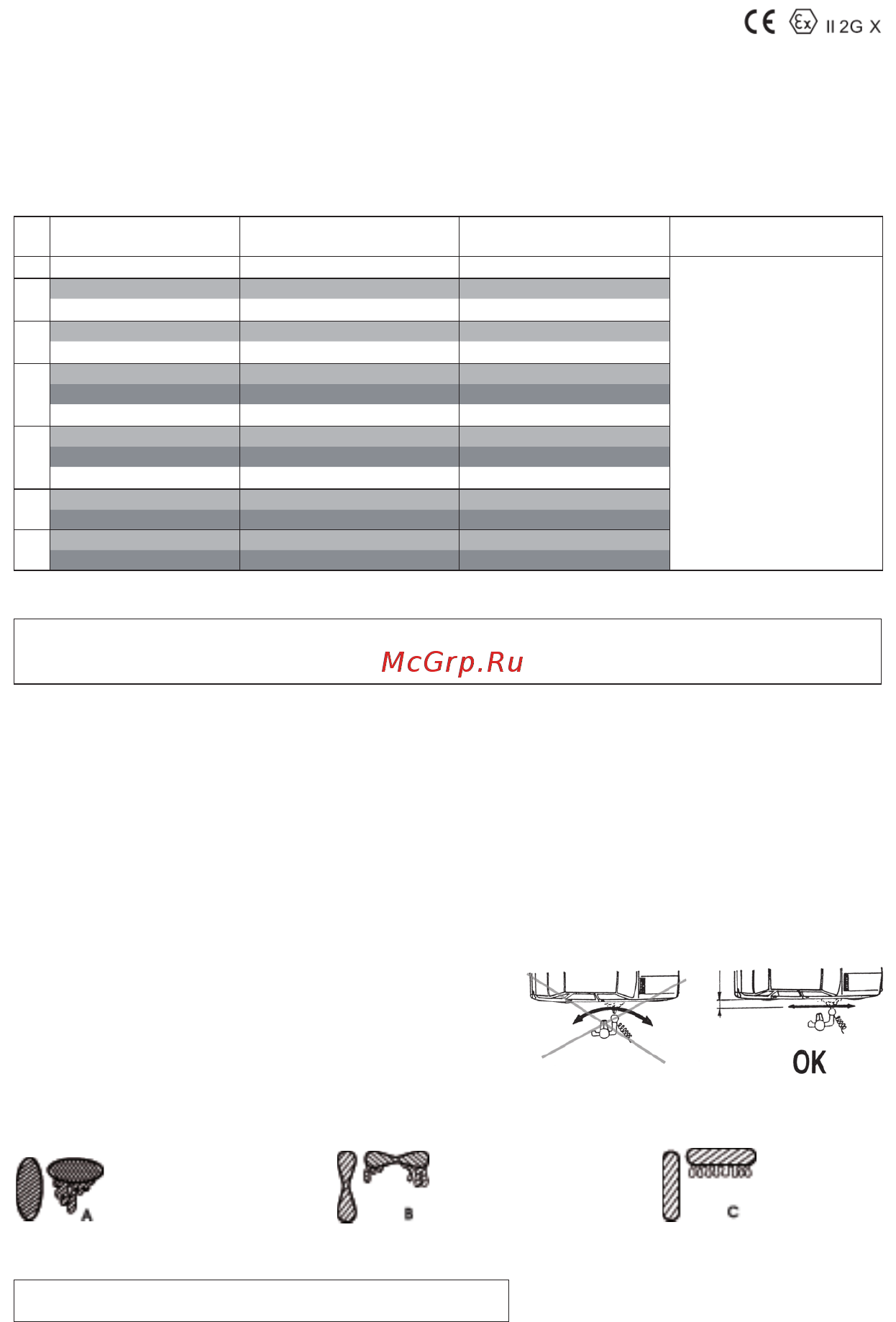

Модели SLIM HTE SYSTEM
- Подсоединение сжатого воздуха-винтовой разъем G 1/4” M
- Подсоединение для подачи краски (вариант SP) G 1/4” M
- Максимальное давление воздуха: 5 бар (73 psi)
- Максимальное давление продукта (модификация SP): 5 бар (73 psi)
Краскораспылители SLIM HTE разработаны для нанесения ЛКМ любых типов. Не пригоден для использования абразивных материалов и
составов, содержащих кислоты и бензин. Для достижения наилучшего результата следует выполнять следующие требования:
1. По возможности использовать магистраль подачи воздуха диам не менее 10 мм
2. Убедитесь, что сжатый воздух для окраски полностью очищен от конденсата воды, масла и прочих примесей (например, при помощи
модульной фильтр-группы WALCOM FSRD3/4 или полифункциональной установки подготовки сжатого воздуха WALCOM TD3/4).
Технические характеристики
Применение
Форма факела
низкое давление
густая краска
излишек продукта
высокое давление
низкая вязкость краски
излишек продукта
правильная
форма
факела
для получения факела типа “С” установить правильное входное
давление, подачу продукта, расход воздуха на факел.
1. Следите по манометру, чтобы входное давление находилось в пределах 2,5-3 бар
(36-43 psi).
Расстояние от пистолета до окрашиваемой поверхности 150-200 мм
2. Факел должен быть постоянно перпендикулярен окрашиваемой поверхности, краска должна наноситься горизонтальными движениями.
3. Рабочая вязкость ЛКМ должна быть в пределах 15-25 сек по ?тандартному
вискозиметру с диаметром отверстия 4 мм.
(зависит от типа ЛКМ и диаметра сопла).
Для получения качественных результатов работы
Pегулировки
- Рекомендуемое рабочее давление 2-2,5 бар (29-36 psi)
- Форма факела: вентиль полностью открыт
- Расход воздуха: вентиль полностью открыт
- Расход ЛКМ: винт 3,5-4,5 оборота от положения «закрыто»
При рекомендуемом давлении 2 бар (29 psi)
Эффективность переноса ЛКМ при давлении в распыляющей головке не более 1.2 бар составляет не менее 65%.
** Подача продукта была определена с водой, используя рекомендуемые настройки.
ø
ПОДАЧА/БАЧОК ВЕРН/НИЖН/SP ** РАСХОД КРАСКИ ГР / МИН ДИАМЕТР ПЯТНА С 20 см (7.9”) ВОЗД. ПОТОК Л/МИН
1.0
SP
220-260 л/мин (7.4 - 8.7 CFM)
1.3
Верхний 184-286 гр/мин (6.5-10 oz/мин) 22-24 см (8.7”-9.6”)
SP
1.5
Верхний 174-182 гр/мин (6.1-6.4 oz/мин) 23-25 см (9”-9.8”)
SP
1.7
Верхний 280-282 гр/мин (9.8-9.9 oz/мин) 27-29 см (10.6”-11.4”)
Нижний 160-180 гр/мин (5.6-6.3 oz/мин) 25-27 см (9.8”-10.6”)
SP
1.9
Верхний 290-294 гр/мин (10.2-10.4 oz/мин) 27-29 см (10.6”-11.4”)
Нижний 206-218 гр/мин (7.3-7.7 oz/мин) 25-27 см (9.8”-10.6”)
SP
2.2
Верхний 270-332 гр/мин (9.5-11.7 oz/мин) 27-29 см (10.6”-11.4”)
Нижний 168-228 гр/мин (5.9-8 oz/min.) 25-27 см (9.8”-10.6”)
2.5
Верхний 394-398 гр/мин (13.9-14 oz/мин) 27-29 см (10.6”-11.4”)
Нижний 275-290 гр/мин (9.7-10.2 oz/мин) 25-27 см (9.8”-10.6”)
