• Расположите центральный громкоговоритель под телевизором или над ним, чтобы звук
центрального канала исходил от экрана телевизора. Кроме того, центральный громкоговоритель
не должен пересекать линию, образованную передним краем правого и левого фронтальных
громкоговорителей.
• Объемные и задние громкоговорители объемного звучания следует устанавливать на 60–90 см
выше уровня ушей и слегка наклонить вниз. Убедитесь в том, что громкоговорители не
направлены навстречу друг другу. Для формата DVD-Audio громкоговорители должны
находиться дальше от слушателя.
• Старайтесь не размещать громкоговорители объемного звучания дальше от слушателя, чем
передние и центральные. В противном случае может произойти ослабление эффекта объемного
звучания.
• Располагайте левый и правый передние верхние громоговорители непосредственно над левым и
правым передними громкоговорителями на расстоянии минимум один метр.
• В случае расположения громкоговорителей около ЭЛТ-телевизора, используйте
громкоговорители магнитозащищенного типа или располагайте громкоговорители на
достаточном расстоянии от ЭЛТ-телевизора.
• Сабвуфер можно поместить на полу. В идеальном случае другие громкоговорители во время
прослушивания должны располагаться на уровне ушей. Расположение громкоговорителей на полу
(кроме сабвуфера) или закрепление их высоко на стене не рекомендуется.
• Когда низкочастотный громкоговоритель не подключается, подключите громкоговорители с
возможностью воспроизведения низких частот к переднему каналу. (Низкочастотный компонент
низкочастотного громкоговорителя воспроизводится от передних громкоговорителей, что может
повредить громкоговорители.)
• После подключения, обязательно выполните процедуру автоматической
настройки MCACC (настройка среды громкоговорителей).
См. Автоматическая настройка объемного звучания (MCACC) на стр. 16.
ОСТОРОЖНО
• Все громкоговорители должны быть надежно установлены. Это не только улучшает
качество звука, но и уменьшает риск повреждения или травмы в результате падения или
переворачивания громкоговорителей в случае внешнего толчка (например, при
землетрясении).

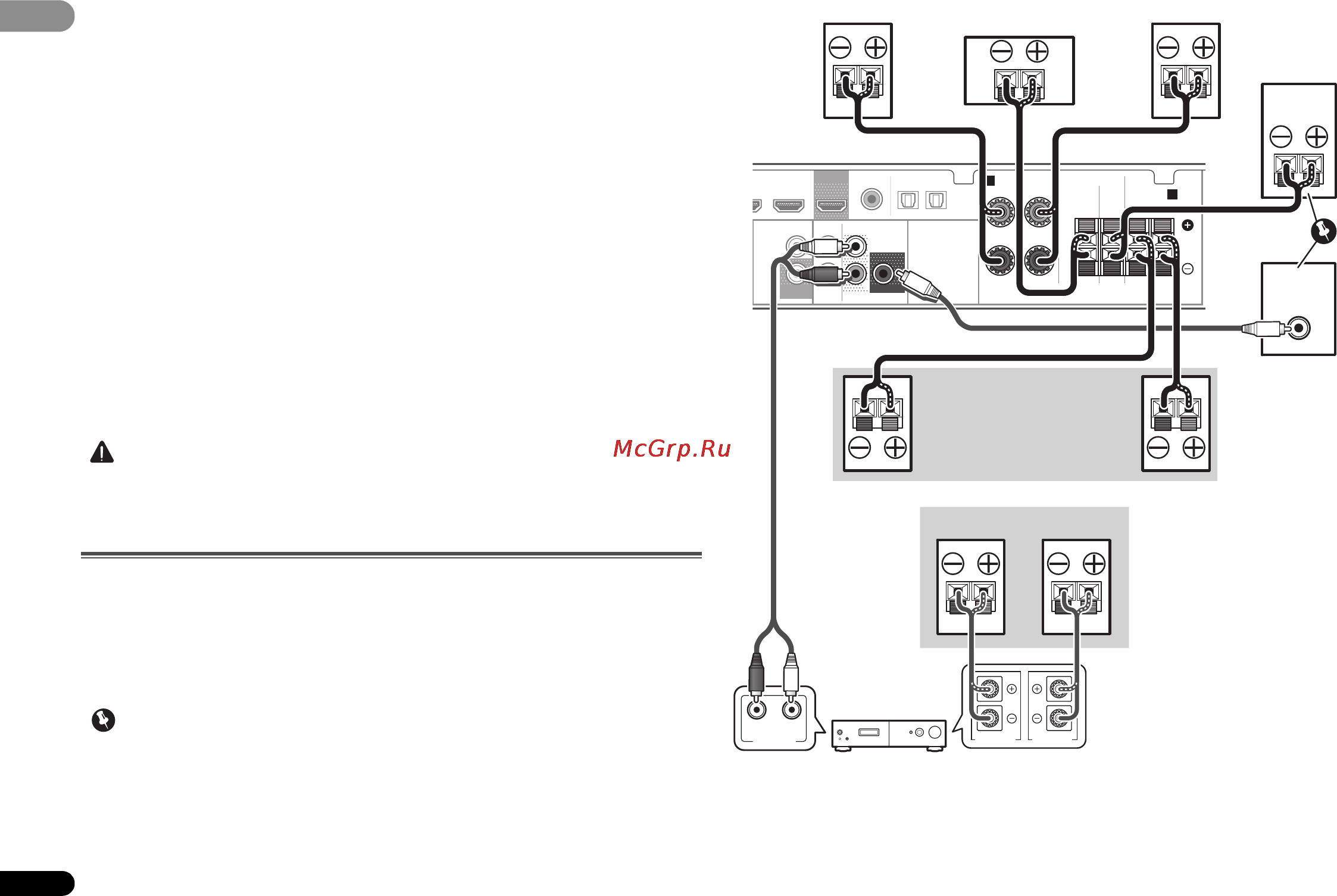

Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать по крайней мере три, а полный комплект
обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и отрицательный
(+/–) разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.
Можно использовать громкоговорители с нормальным импедансом мощностью от 4 Ω до 16 Ω.
Внимание
• Терминалы SPEAKERS SUBWOOFER - это терминалы для подключения пассивного
сабвуфера S-SLW500 Pioneer. При использовании другой модели сабвуфера убедитесь, что
используется модель со встроенным усилителем и подключается к терминалу PREOUT
SUBWOOFER.
• Подключить или пассивные или активные сабвуферы, так как подключение сразу обоих делает
невозможным достижение нужного звукового эффекта.
Подключайте устройство к сети переменного тока только после завершения всех
соединений.
SPEAKERS
AUDIO
VIDEO
SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER
R
L
(
Single
)
OUT
MONITOR
OUT
ANALOG
AUX
IN
(
ANALOG
AUX
)
IN
COAXIAL
CD IN
GAME IN
R
IN
TV IN
DIGITAL AUX IN
FRONT
RL
A
CENTER
SUB
WOOFER
SURROUND /
RL
B
ANALOG
RL
AUDIO IN
SPEAKER R SPEAKER L
LINE LEVEL
INPUT
Центральный
Правый
Передний правый
Усилитель заднего канала объемного
звучания или переднего верхнего канала
Передний левый
Активный
сабвуфер
Левый
Правый
Левый
Задние громкоговорители
объемного звучания или
передние верхние
громкоговорители
Пассивный
сабвуфер
(S-SLW500)
Громкоговорители
объемного звучания
или
громкоговорители B
