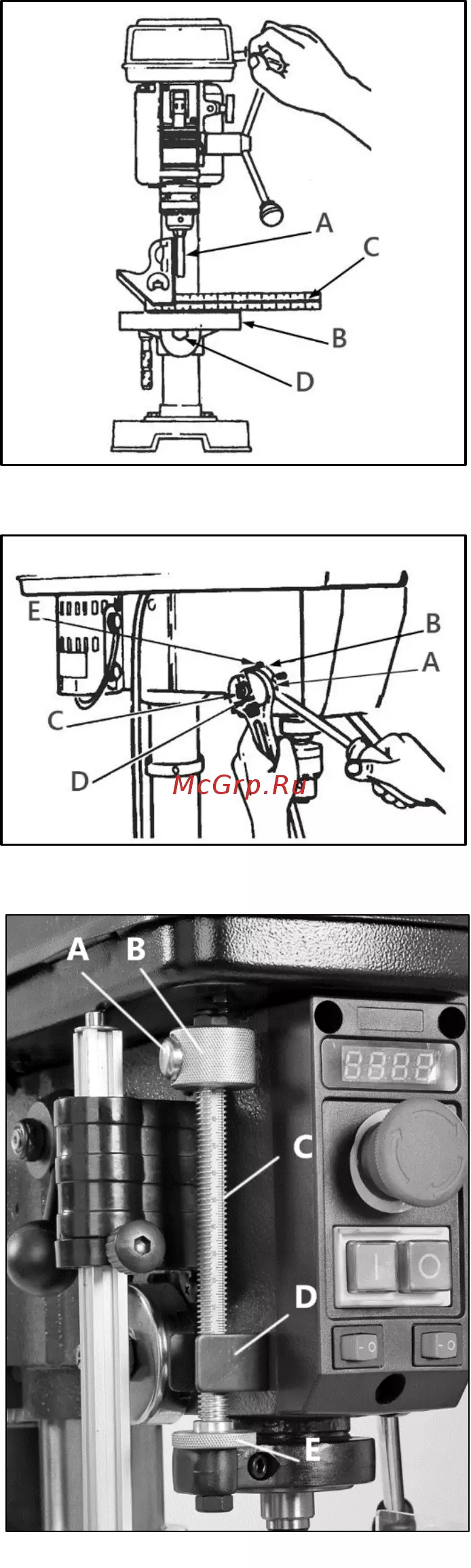

Прикрутите три ручки подачи (А) (рис. 6) в резьбовые отверстия на рукоятке (В) перемещения

шпинделя.

3.4 Установка сверлильного патрона

Очистите конусное отверстие в сверлильном патроне

и шпиндель (рис. 7) при помощи чистой ткани. Убедитесь,

что на поверхностях нет инородных частиц и масла.

Наденьте зажимной патрон на шпиндель до упора.

Поверните зажимное кольцо патрона по часовой стрелке

и полностью разведите кулачки патрона.

Слегка постучите по нижней части патрона резиновым

молотком, чтобы обеспечить правильную посадку патрона

на шпинделе.

3.5 Снятие сверлильного патрона

Максимально разведите кулачки патрона повернув

зажимное кольцо патрона. Вставьте в отверстие в гильзе

(A) (рис. 8) расклиниватель (B) и постучите по нему

резиновым молотком, придерживая патрон рукой, чтобы

избежать его падения при отделении от шпинделя.

3.6 Установка сверла

Вставьте сверло в патрон, достаточно глубоко чтобы

достичь максимального захвата. При использовании

короткого сверла, не вставляйте его на всю глубину,

спиральные каналы должны остаться свободными.

Убедитесь, что сверло отцентрировано в зажимном

патроне, Удерживая патрон за неподвижное основание (В)

(рис. 9), вращайте зажимное кольцо патрона (А) по

часовой стрелке для фиксации сверла или против для

ослабления зажима.

3.7 Установка защитного экрана

Прикрепите защитный экран (A) (рис. 10) к направляющей

(B) с помощью двух винтов, шайб и гаек (C). Вставьте

направляющую в специальный кронштейн (D). Затем

установите ограничительную шайбу (G) с помощью винта

(F). Настроить высоту установки защиты можно с помощью

винта (Е).

Внимание! На станке имеется концевой выключатель,

который не позволяет запустить станок, если экран (А)

открыт.

Рисунок 7.

Рисунок 8.

Рисунок 10.

Рисунок 9.
