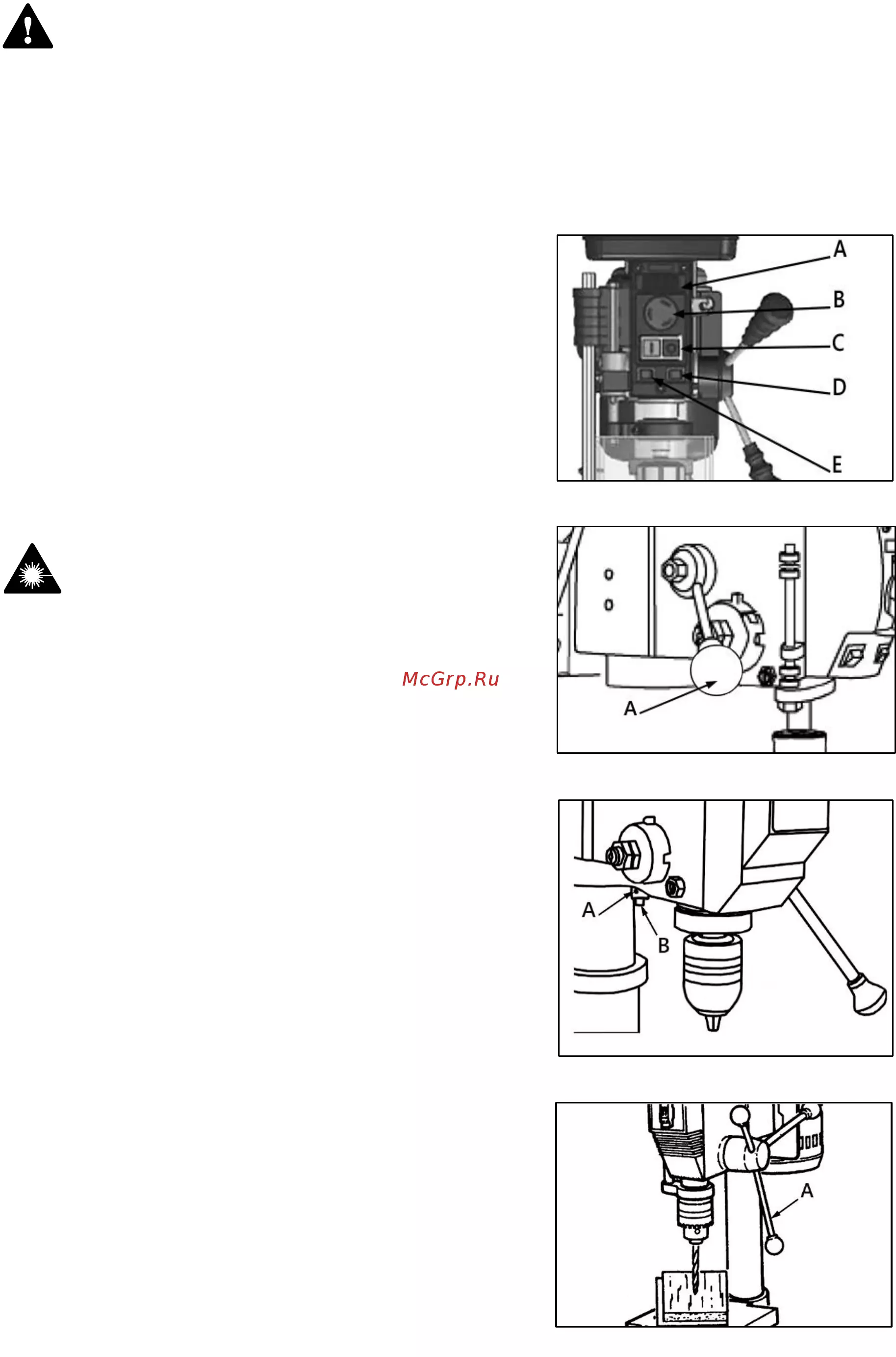

4. УСТРОЙСТВА УПРАВЛЕНИЯ И РЕГУЛИРОВКИ

4.1 Регулировка и наклон рабочего стола

Чтобы использовать рабочий стол в наклонном положе-

нии, ослабьте фиксирующий болт (D) (рис. 11) при помощи

соответствующего ключа. Наклоните стол на желаемый

угол, затяните фиксирующий болт.

Для настройки положения стола – вставьте прочный

стержень круглого сечения (А) (примерно 75 мм в длину)

в патрон и затяните. Поднимите стол (В) на рабочую

высоту и зафиксируйте. Расположите слесарный угольник

(С) вплотную к стрежню, как показано на рисунке.

Если необходимо выполнить регулировку – ослабьте

фиксирующий болт стола (D) соответствующим ключом.

Расположите стол перпендикулярно стержню, наклоняя

его. Затяните фиксирующий болт стола.

4.2 Регулировка возвратной пружины

Опустите рабочий стол, работайте с левой стороны

сверлильного станка.

Поместите отвертку в нижний передний паз (А) (рис. 12)

корпуса пружины (В) и удерживайте в таком положении

во время откручивания и снятия внешней гайки (С).

Удерживая отвертку в пазу, открутите внутреннюю гайку

(примерно на 3 мм) до момента, когда паз выйдет из

контакта с выступом на головке. Не снимайте эту гайку.

Аккуратно, при помощи отвертки, поверните корпус

пружины против часовой стрелки и вставьте в отвертку в

следующий паз (E). Не убирайте отвертку.

Затяните гайку (не затягивайте слишком сильно, так как это

может ограничить подвижность гильзы). Проверьте

натяжение пружины, проворачивая ручку регулировки

высоты шпинделя. Если пружина недостаточно сжата,

повторите описанные выше шаги, проверяя сжатие после

каждого изменения.

4.3 Сверление на заданную глубину

При выключателе в положении ВЫКЛ, опустите ограни-

читель глубины сверления (В) на нужное положение на

шкале (С), нажав кнопку (А). При сверлении ограничитель

(В) будет упираться в кронштейн (D) (рис. 13). Вращая гайку

(Е) можно ограничить ход шпинделя.

Рисунок 13.

Рисунок 11.

Рисунок 12.
