11. 3. Криволинейная распиловка

11.3.1. Отметьте полностью линию распиловки карандашом или маркером. Если у Вас есть шаблон, используйте его в

качестве направляющей.

11.3.2. При криволинейной распиловке следует соблюдать осторожность, чтобы предотвратить скручивание пильного

полотна. Если пильное полотно слишком зажато и скручивание неизбежно, пропиливайте по прямой линии через ту часть

заготовки, которая пойдет

в отходы. Начинайте пилить криволинейную линию с точки, где Вы остановились.

11.3.3. Если выпиливается несколько идентичных форм, и их общая толщина не превышает 50 мм, скрепите заготовки

вместе и пилите одновременно для обеспечения точности и экономии рабочего времени.

11.3.4. Если пильное полотно увязло, или пропил требует корректировки, выключите лобзик, отключите вилку от сети

извлеките пильное полотно из заготовки.

12. РАСХОДНЫЕ МАТЕРИАЛЫ

12.1

ООО «ЭНКОР-ИНСТРУМЕНТ-ВОРОНЕЖ» предлагает приобрести для Вашего лобзика пильные полотна:

Код заказа Наименование

19196 Полотно пильное L 133 Z 15/1’’

19197 Полотно пильное L 133 Z 18/1’’

19198 Полотно пильное L 133 Z 24/1’’

13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед началом любых ремонтных и сервисных работ убедитесь, что лобзик отключен от сети.

13.1. Контроль пильного полотна

13.1.1. Перед каждым использованием лобзика проверьте пильное полотно:

- Остроту

- Изношенность

- Натяжение

В случае необходимости отрегулировать или заменить пильное полотно, см. соответствующий раздел Руководства.

13.2. Сетевой шнур

13.2.1. Перед каждым использованием

лобзика проверяйте сетевой шнур на износ или повреждения и ,при необходимости,

замените.

13.3. Смазка

13.3.1. Время от времени наносите тонкий слой восковой пасты на поверхность рабочего стола. Это помогает деревянной

заготовке скользить по столу более равномерно.

13.3.2. Через каждые 50 часов работы смазывайте втулки (20) приводного узла (21) машинным маслом, предварительно

вывернув болты с

внутренним шестигранником.

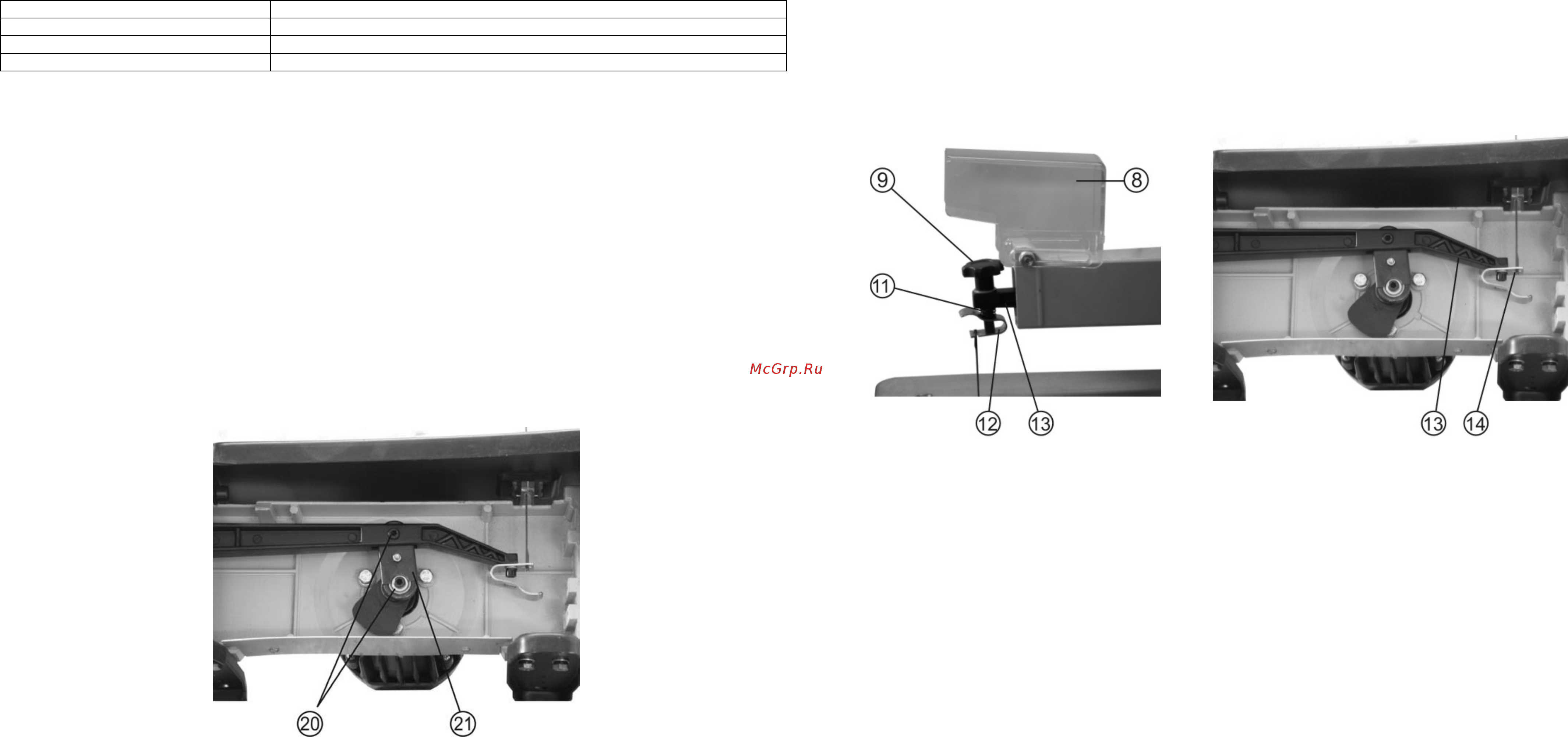

Рис.9

4 – Выключатель

5 – Винт фиксации угла наклона рабочего стола

6 – Стол рабочий

7 – Полотно пильное

8 – Ограждение пильного полотна

9 - Винт регулировки натяжения пильного полотна

10 – Рама

7. РАСПАКОВКА

7.1. Откройте коробку. Извлеките лобзик и все комплектующие детали из коробки.

7.2. Проверьте комплектность лобзика.

8. СБОРКА

8.1. Поднимите лобзик за

основание и установите на верстак.

8.2. Закрепите при помощи болта с гайкой ограждение пильного полотна (8) на раме (10), Рис.1.

ВНИМАНИЕ! Никогда не поднимайте лобзик за раму (10), Рис.1, в противном случае поломка неизбежна.

9. УСТАНОВКА И СНЯТИЕ ПИЛЬНОГО ПОЛОТНА

ПЕРЕД УСТАНОВКОЙ ИЛИ СНЯТИЕМ ПИЛЬНОГО ПОЛОТНА ОТКЛЮЧИТЕ ЛОБЗИК ОТ ИСТОЧНИКА ПИТАНИЯ И

ОТКЛЮЧИТЕ ВИЛКУ

ИЗ РОЗЕТКИ ЭЛЕКТРОСЕТИ.

9.1. Ослабьте натяжение пильного полотна поворотом винта регулировки натяжения пильного полотна (11) против часовой

стрелки до полного ослабления натяжной пружины (11), Рис.2.

9.2. Снимите кожух нижней части рычага, Рис. 3.

Рис.2

Рис.3

9.3. Поднимите в верхнее положение ограждение пильного полотна (8), Рис. 2.

9.4. Приложив слабое давления вниз на верхнюю часть рычага, чтобы освободить пильное полотно, вытащите нижнюю часть

пильного полотна, потянув его на себя, из нижнего держателя (14) нижней части рычага (13), Рис.3. Затем вытащите пильное

полотно из верхнего держателя (12) верхней части рычага (13), Рис.2.

9.5. Когда пильное

полотно снято с держателей, внимательно посмотрите на держатели пильного полотна. Вы увидите, что

пазы держателей пильного полотна сделаны таким образом, что Вы можете установить пильное полотно для распиловки

спереди или сбоку. Боковая распиловка может производиться только тогда, когда рабочий стол установлен на 0

градусов.

9.6. Установка нового пильного полотна выполняется в обратном

порядке.

9.7. Когда пильное полотно вставлено в держатели, его надо правильно натянуть. Для этого, поворачивать винт регулировки

натяжения пильного полотна (9) по часовой стрелке, пока натяжная пружина (11) не будет полностью сжата, Рис.2. Проверьте

еще раз, чтобы убедиться, что штифты пильного полотна установлены правильно сверху и снизу в держателях пильного

полотна.

9.8. Пильные полотна ломаются

по следующим причинам:

- Слишком сильное или слишком слабое натяжение пильного полотна.

- Слишком быстрая подача детали.

- Перекручивание или изгиб пильного полотна.

- Слишком долгое использование – полотно полностью выработало свой ресурс.

- Подача на лобзик слишком толстого материала, то есть, толщина заготовки более 40 мм.

9.9. Хотя мощность лобзика позволяет пилить заготовки толщиной

до 40 мм, Вы получите лучшие результаты при

использовании заготовок толщиной не более 20 мм. При использовании заготовок толщиной более 20 мм их следует подавать

на пильное полотно очень медленно и осторожно, чтобы пильное полотно не перекрутилось.
