6
9.10. Зубья пильного полотна рано или поздно снашиваются. Пильные полотна следует менять по мере необходимости.
10. РЕГУЛИРОВКА УГЛА НАКЛОНА РАБОЧЕГО СТОЛА
Отключите лобзик от источника питания.

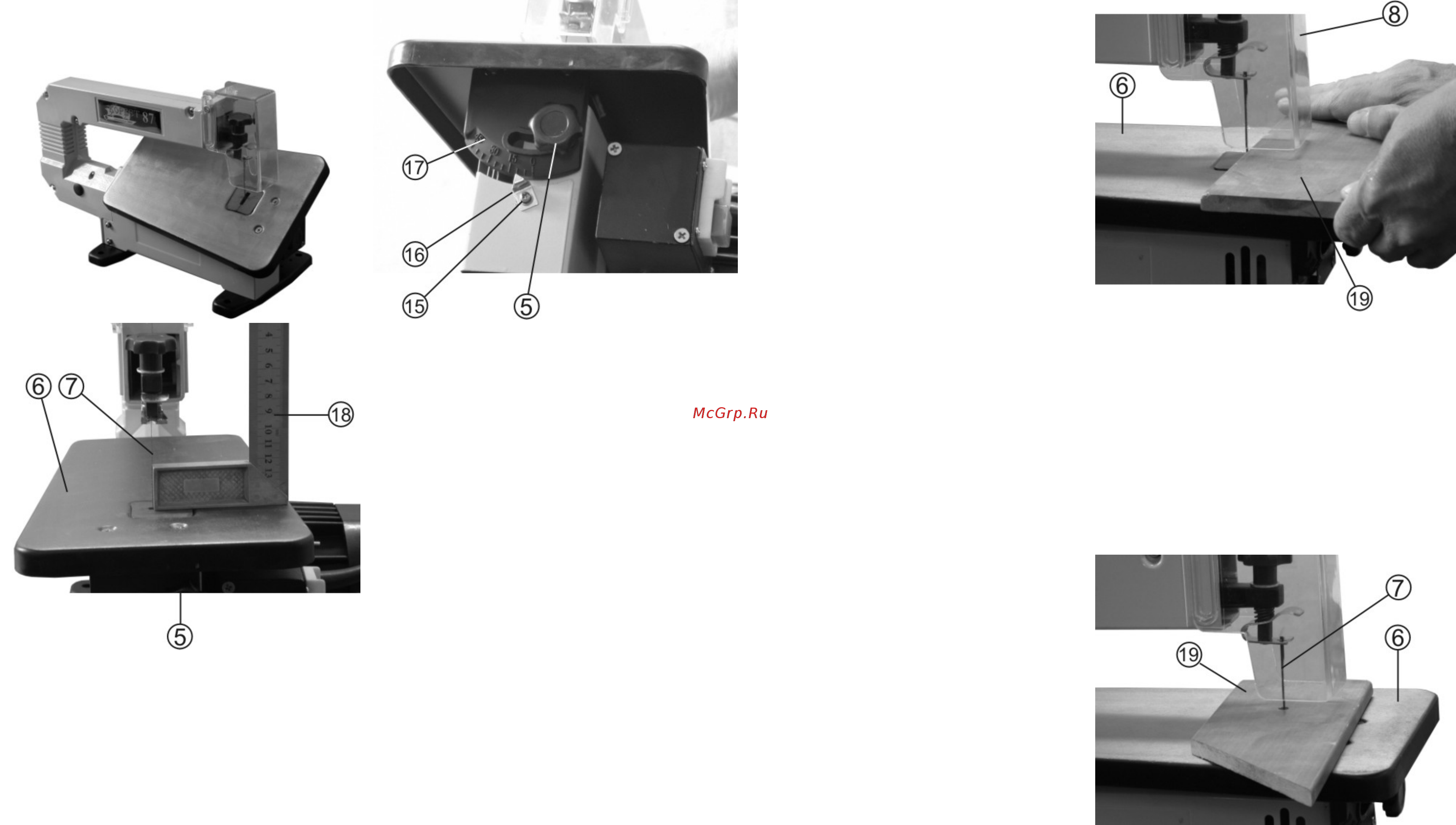

10.1. Рабочий стол устанавливается от 0 до 45 градусов влево, Рис.4.
Рис.4
Рис.5
Рис.6
10.2. Ослабьте винт фиксации угла наклона рабочего стола (5), Рис.5, и установите рабочий стол (6), Рис.6, под прямым
углом к пильному полотну (7), Рис.6.
10.3. С помощью маленького угольника (18), Рис.6, убедитесь, что угол между пильным полотном (7) и рабочим столом (6)
равен 90 градусам. Если рабочий стол расположен перпендикулярно к пильному полотну, затяните винт фиксации угла
наклона рабочего стола (5), Рис.6.
10.4. Ослабьте винт (15), закрепляющий указатель угла наклона рабочего стола (16), установите указатель угла наклона
рабочего стола (16) на 0 градусов на шкале угла наклона рабочего стола (17) и закрепите винт (15) указателя угла наклона
рабочего стола (16), Рис.5.
10.5. Шкала угла наклона рабочего стола (17), Рис.5, используется только для ориентировки. Всегда проверяйте угол
наклона
рабочего стола с помощью угломера, прежде чем начать распиловку.
10.6. Углы наклона рабочего стола 0 и 45 градусов фиксируются винтами, расположенными на задней панели рабочего
стола.
11. ОСНОВНЫЕ ОПЕРАЦИИ
11.1. Прямая, поперечная, наклонная и продольная распиловка
11.1.1. Отрегулируйте рабочий стол, ослабив винт фиксации угла наклона рабочего стола и установив рабочий стол под
нужным углом при
помощи угломера и угольника. Для получения точных углов всегда следует выполнить пробную
распиловку на отходах и, по мере необходимости, повторно отрегулировать рабочий стол (См. Раздел «Регулировка угла
наклона рабочего стола).
11.1.2. Карандашом или маркером отметьте линию распила на заготовке.
7
11.1.3. Убедитесь, что ограждение пильного полотна (8) опущено, а рабочий стол (6) не
загроможден инструментом или
другими предметами, Рис.7.
ПРЕДУПРЕЖДЕНИЕ:
Убирайте руки на безопасное расстояние от пильного полотна по время пиления. Не используйте лобзик для пиления
заготовок слишком маленького размера.
Рис.7
11.1.4. Используйте заготовку (19) при регулировке ограждения пильного полотна для корректировки высоты, Рис.7.
Ограждение пильного полотна должно находиться как можно ближе к заготовке, не касаясь ее.
11.1.5. Включите вилку в розетку электросети.
11.1.6. Нажмите на зеленую кнопку сетевого выключателя (4) лобзика, Рис.1.
11.1.7. Двумя руками осторожно положите заготовку (19) на рабочий стол (6), Рис.7.
11.1.8. Прижмите заготовку (19) к рабочему столу (6) и медленно подавайте ее на пильное полотно, Рис.7.
11.2. Внутренние распилы
11.2.1. Отрегулируйте рабочий стол, как указано в разделе 10.
11.2.2. Карандашом или маркером отметьте линию распила на заготовке.
Рис.8
11.2.3. Просверлите отверстие 6 мм в заготовке (19), в части, которая будет выпилена, Рис.8.
11.2.4. Выполните процедуру снятия пильного полотна (Раздел 9).
11.2.5. Установите заготовку (19) на рабочий стол (6), Рис.8.
11.2.6. Вставьте пильное полотно (7) через просверленное отверстие, Рис.8.
11.2.7. Выполните процедуру установки пильного полотна (Раздел 9). Включите лобзик в сеть.
11.2.8. Придерживая заготовку на рабочем столе, нажмите
на зеленую кнопку сетевого выключателя (4) лобзика, Рис.1.
11.2.9. Осторожно пилите заготовку, прилагая слабое давление на заготовку обеими руками.
11.2.10. По окончанию работы нажмите на красную кнопку сетевого выключателя (4) лобзика, Рис.1. Отсоедините вилку от
розетки.
11.2.11. Выполните процедуру снятия пильного полотна (Раздел 9) и заготовки.
11.2.12. Выполните процедуру установки пильного полотна (Раздел 9).
