3. Общий вид и устройство

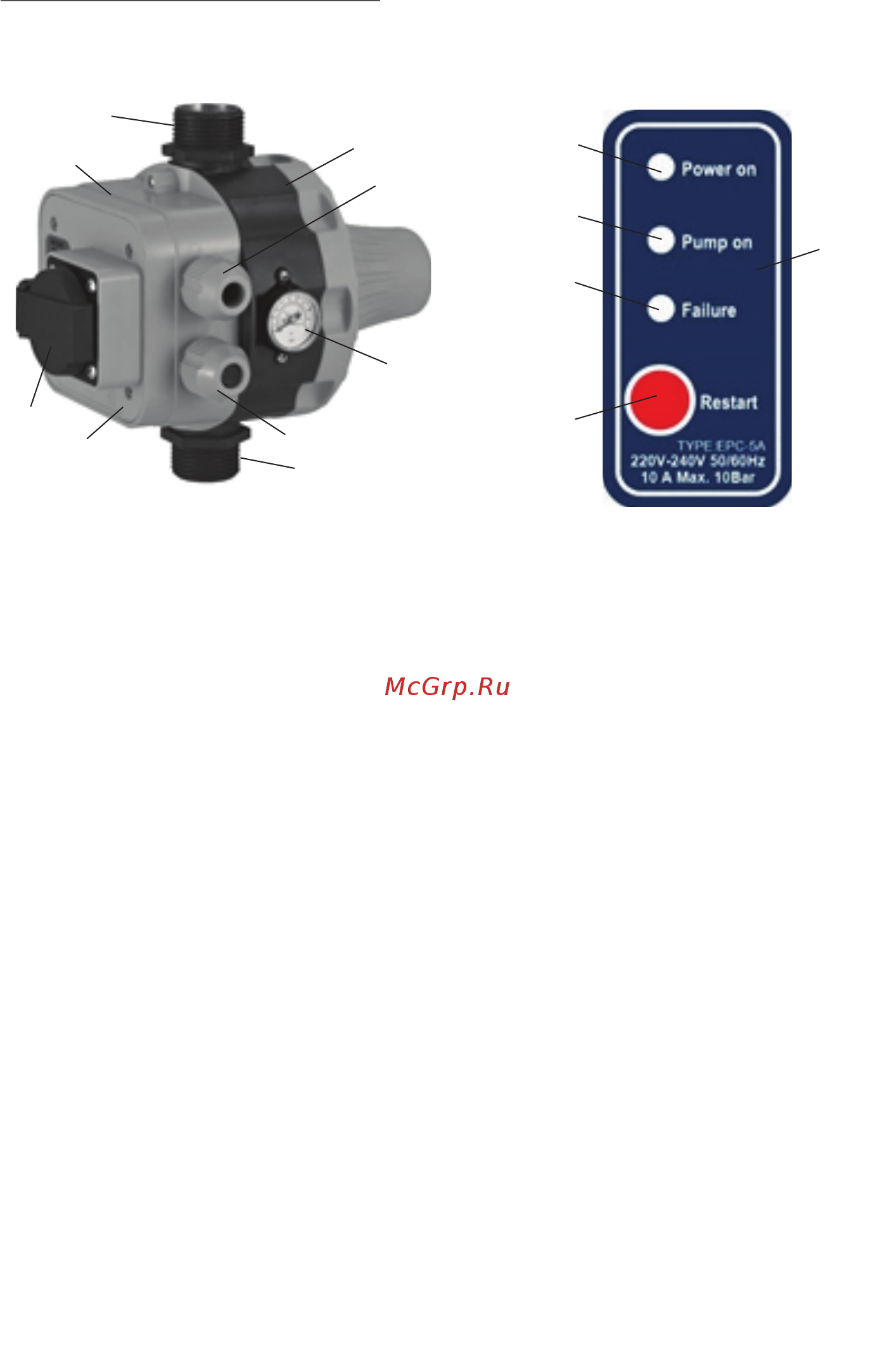

3.1 Общий вид БАУ и панель управления представлены на рис.1:

1 – Патрубок входной; 2 – Крышка коробки электрики; 3 – Панель управления; 4 – Коробка электрики; 5

– Патрубок выходной; 6 – Корпус; 7 – Гайка фиксации сетевого кабеля; 8 – Гайка фиксации кабеля насоса с

заглушкой (при использовании розетки); 9 – Индикатор «Сеть» (зелёный); 10 – Индикатор «Насос» (жёлтый); 11 –

Индикатор «Сбой» (красный); 12 – Кнопка «RESET»; 13 –Евророзетка; 14 – Манометр (10 бар).

3.2 Устройство БАУ.

Органы контроля и управления БАУ: плата управления манометром и индикаторами, плата

управления насосом и шина контактов подключения расположены в пластиковой коробке элек-

трики (рис.1 поз.4). Индикаторы (рис.1 поз.9-11) и кнопка «RESET» (рис.1 поз.12) выведены на

панель управления (рис.1 поз.3). Вода, подаваемая насосом, поступает во входной патрубок (рис.1

поз.1). В нём установлен обратный клапан, не позволяющей воде уходить из системы ниже уровня

входного патрубка Блока. В корпусе (рис.1 поз.6) из прочного пластика расположен датчик давле-

ния, сбоку на корпусе расположен манометр (рис.1 поз.14).

На панели управления (рис.1 поз.3) находятся три светодиодных индикатора:

«Сеть» (рис.1 поз.9, зелёный) - отображается после подключения БАУ к сети;

«Насос» (рис.1 поз.10, жёлтый) - отображается после запуска насоса;

«Сбой» (рис.1 поз11, красный) – отображается при эксплуатационных сбоях: засорении всасы-

вающей магистрали, отсутствии воды (сухой ход), неисправности насоса и т.п.

Ниже индикаторов находится кнопка «RESET», предназначенная для перезапуска насоса после

сбоя в работе.

4. Установка, подключение и настройка

4.1 Установите насос на ровной горизонтальной поверхности, как можно ближе к месту забора

воды (резервуар, колодец, скважина и т.п.). Смонтируйте всасывающую магистраль (рис.2 поз.1),

установив на неё обратный клапан.

Установите Блок в вертикальном положении таким образом, чтобы столб воды между БАУ и

верхней точкой водоразбора (крана) не превышал 15 м. Блок может быть установлен непосред-

ственно на насос, если столб воды до верхнего водоразбора не превышает 15 м. Удостоверьтесь в

рис. 1
