полной герметичности гидравлических соединений

Внимание! Необходима хорошая герметизация соединений – даже небольшое нарушение

герметичности значительно снижает технические показатели насоса (производитель-

ность, высоту подъёма и всасывания).

Устанавливайте Блок в строгом соответствии с направлением потока воды: направление потока

указано стрелками на входном и выходном патрубках. Магистральный (напорный) трубопровод

должен монтироваться трубами, имеющими диаметр не меньше, чем патрубки БАУ (G1").

4.2 Подключение БАУ к сети питания и насосу

Схемы подключения БАУ в зависимости от питающей сети и мощности насоса приведены в

Приложении 1 данного руководства.

Электрическое подключение БАУ и насоса, их заземление должно производиться

квалифицированным электриком в строгом соответствии с «Правилами технической эксплуатации

электроустановок потребителей» и «Правилами техники безопасности при эксплуатации

электроустановок потребителей»

- после установки, БАУ и насос необходимо заземлить в соответствии с «Правилами монтажа

и эксплуатации электроустановок». Для заземления используйте стационарно установленную

систему, или оборудуйте её таким образом:

- закрепить стальной провод диаметром не менее 6 мм одним концом к заземляющему болту

на корпусе насоса, другим концом к заземлителю. Заземлителем могут быть: металлические трубы

артезианского колодца или других сооружений, забитые в землю металлические трубы, стержни

или провод диаметром не менее 6 мм

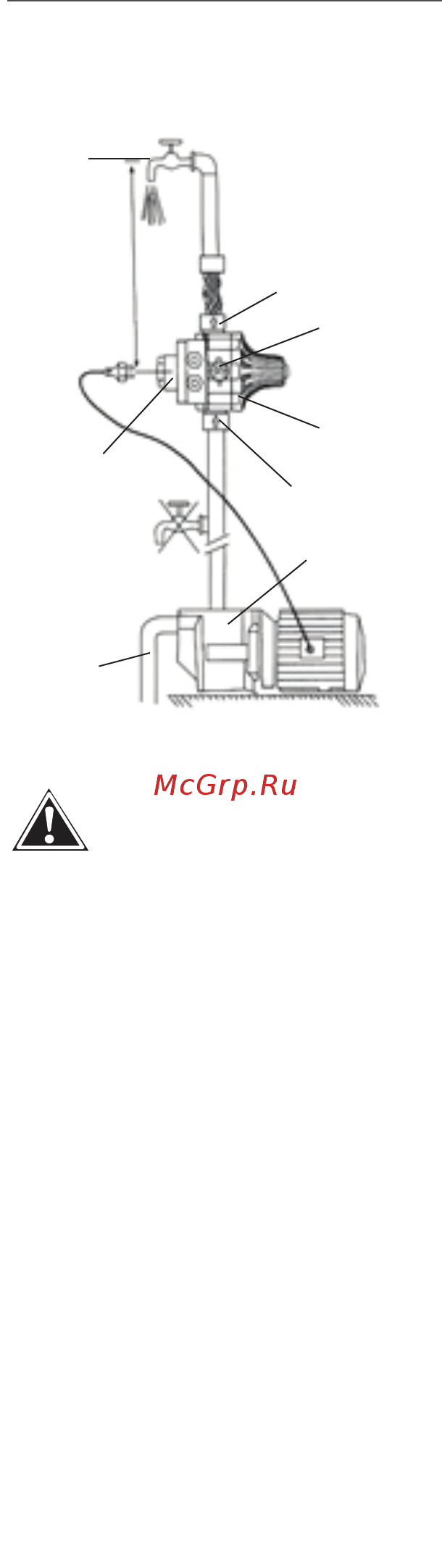

рис. 2

1 – всасывающая магистраль с обратным

клапаном;

2 – насос;

3 – входной патрубок блока;

4 – БАУ;

5 – манометр;

6 – евророзетка подключения насоса;

7 – выходной патрубок блока;

8 – высшая точка водоразбора.

15 м
