4. Общий вид и устройство шланга

4.1 Общий вид шланга представлен на рис. 1

4.2 Устройство шланга

Основные элементы шланга: спиральная пружина, катушка со шлангом,

фрикционный узел блокировки и направляющая шлангоукладчика располо-

жены в пластиковом корпусе (рис.1 поз.1).

Шланг подключения для насадки (рис.1 поз.5) размещён в автоматической

катушке закрытого типа. Конструкция автоматической катушки позволяет уста-

новить её на рабочем месте так, как вам удобно, закрепив посредством крон-

штейна (рис.1 поз.2) на стене, потолке, верстаке или любом другом неподвижном

предмете. Фиксатор пружинного механизма катушки позволит зафиксировать

шланг, при вытягивании, на необходимую для работы длину, а по окончании

работы поможет свернуть шланг обратно.

Ограничитель (рис.1 поз.4) обеспечивает неизменную длину вытянутой

части шланга.

5. Указания мер безопасности

Перед использованием шланга внимательно ознакомьтесь с руководством

по эксплуатации. Данное руководство храните в надёжном месте, доступным

при первой необходимости.

Перед каждой подачей воды под давлением следует проверить на проч-

ность крепления кронштейна монтажного к стене (потолку), а также проверить

герметичность соединений и шлангов. Герметичность соединения обеспечива-

ется фум-лентой или любым другим резьбовым герметиком.

При работе со шлангом должны соблюдаться следующие правила:

- не используйте инструмент без предусмотренных устройств безопасности;

- не допускайте натягивания, перекручивания и попадания под различные

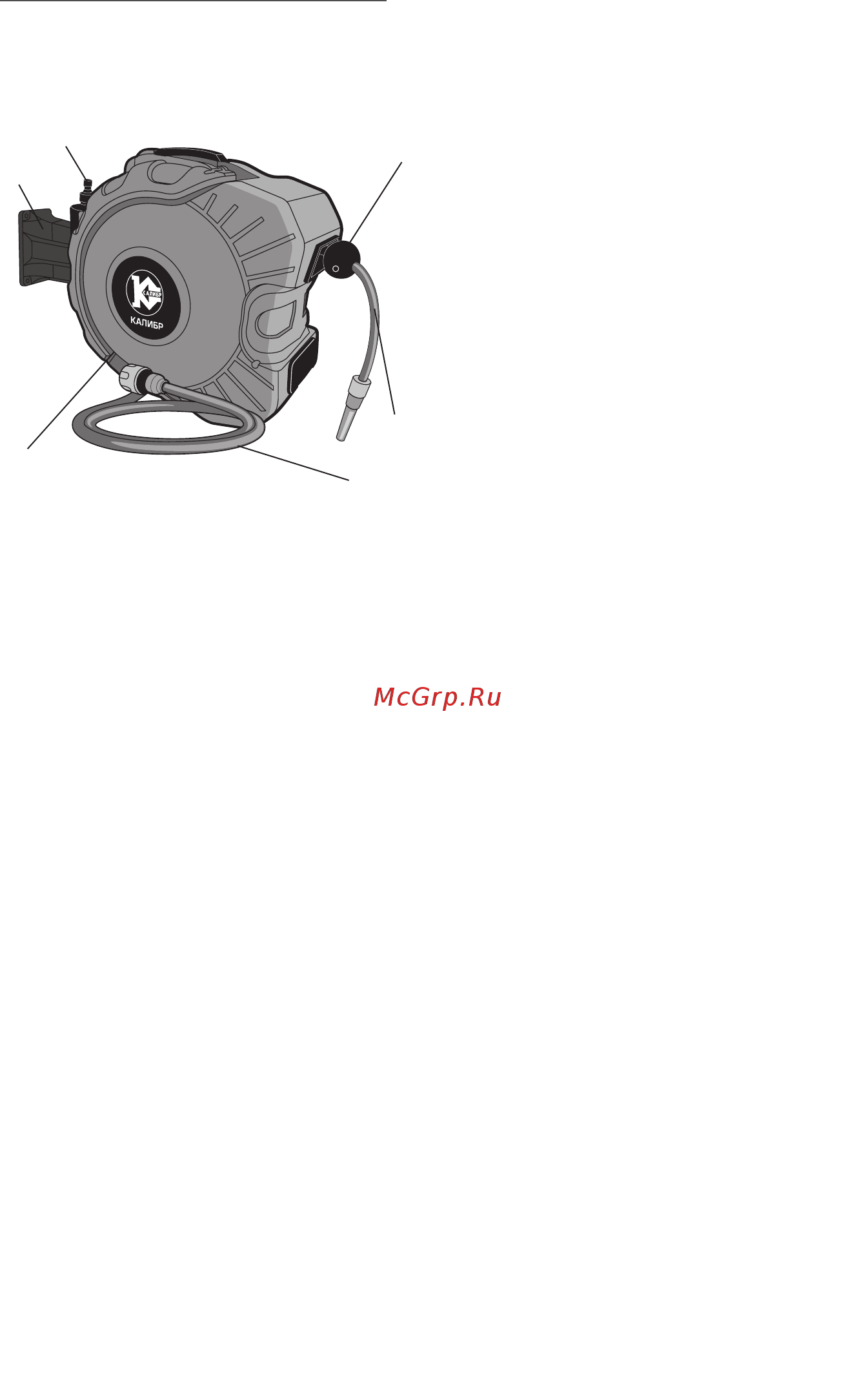

рис.1

1 – корпус катушки;

2 – кронштейн монтажный;

3 – ось поворотная;

4 – ограничитель;

5 – шланг подключения

водной насадки;

6 – шланг подключения к системе

водоподачи (водной магистрали).
