предметы шланга;

- перед сматыванием шланга на автоматическую катушку, необходимо его

очистить от пыли и грязи;

- не допускайте попадания на шланг и в катушку химически активных

веществ.

6. Использование по назначению

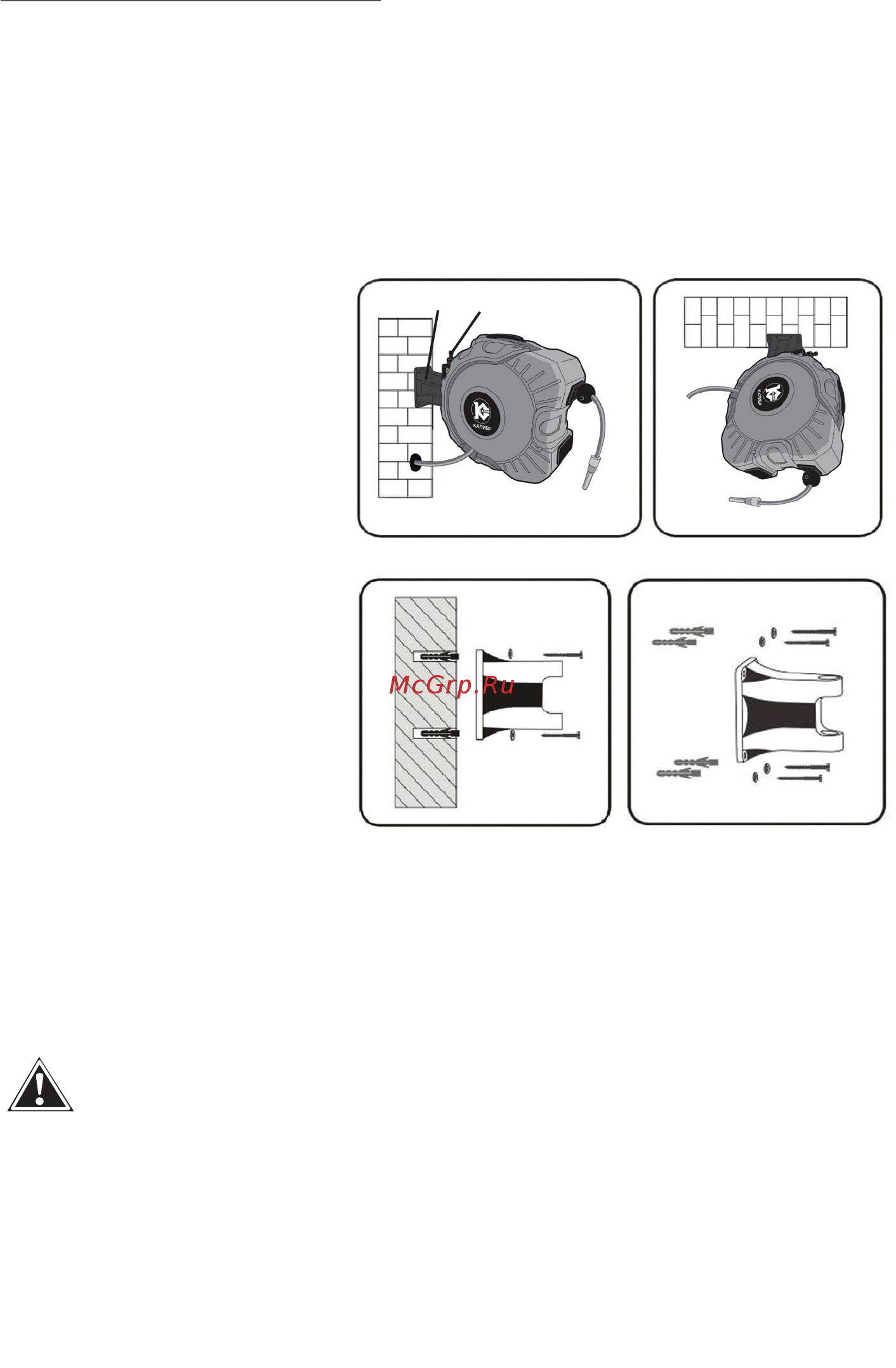

6.1 Установка шланга:

- выбрать место (стена,

продольная или поперечная

балка, потолок) (рис.2), как

можно ближе к системе водо-

подачи, для крепления крон-

штейна (рис.2 поз.1);

- вынув поворотную

ось (рис.2 поз.2), закрепить

4-мя болтами (входят в ком-

плект поставки) кронштейн в

выбранном месте (рис.3);

- совместив отверстия

кронштейна и корпуса

катушки, соединить корпус

(рис.1 поз.1) с кронштейном

поворотной оси (рис.1 поз.3).

6.2 При работе со шлангом

необходимо выполнять все

требования раздела 5 насто-

ящего руководства.

6.3 Соединение шлангов с системой (водной магистралью) и водной насад-

кой:

- соединить шланг (рис.1 поз.6) с выходным штуцером системы (водной

магистрали) а шланг (рис.1 поз.5) с входным штуцером используемой насадки.

Внимание! Все соединения, вытягивание/сматывание шланга произво-

дить при отключённой системе (перекрытой подаче воды из магистра-

ли).

6.4 Вытягивание/сматывание шланга:

- с минимальным усилием потяните шланг до установления длины, необхо-

димой для работы подключаемой водной насадки;

- при прекращении вытягивания, катушка автоматически блокирует шланг в

рис.3

рис.2
